4. Выбор схемы обработки воздуха и компоновки кондиционера

По L_полн определяется типоразмер кондиционера. В нашем случае принимаем к установке кондиционер КТЦЗ-63 с максимальным исполнением электродвигателя с увеличенной воздухопроизводительностью на 25 % (L=78750 м³/ч). После перевода L_м.о, L_полн и L_пп к массовым единицам, вводим для них соответствующие обозначения - G_м.о, G_полн и G_пп.

где ρ_в=1,2 кг/м³ – плотность воздуха при стандартных условиях

Существуют схемы обработки воздуха: прямоточная, с первой рециркуляцией, с двумя рециркуляциями. В санитарно-гигиеническом отношении наилучшей является прямоточная схема, (наружный воздух обрабатывается в кондиционере и подается в помещение). Схема неэкономичная и при возможности следует применять рециркуляцию. Это позволяет экономить тепло в зимний период и холод в летний. Две рециркуляции экономят тепло за счет отказа от секции второго подогрева.

Если величина L_м.о, большая из L_я, L_п и L_w, то применяется прямоточная схема, т.к. удаление воздуха местными отсосами должно компенсироваться поступлением наружного воздуха (с учетом подпора и потерь). В остальных случаях применяется схема с рециркуляцией.

При рециркуляции необходимо определить количество наружного воздуха G_нар, кг/ч. Полная производительность кондиционера G_полн

где G_рец - количество рециркуляционного воздуха, кг/ч.

Так как в помещении имеются местные отсосы:

Окончательно скомпоновать кондиционер можно после построения процессов обработки воздуха в I-d диаграмме для летнего и зимнего периодов. Индекс, геометрические размеры камеры обслуживания КО-3, камеры орошения ОКФ-3, вентиляторных агрегатов приведены на рис. (П.1-П.4 и табл. П.14-П.16.МУ). В кондиционере КТЦЗ-63 применяется вентагрегат одностороннего всасывания ВК-Ц4-75-16 (№16).

Для кондиционера с первой рециркуляцией, второй вариант воздушный клапан подсоединяется к воздушной камере, второй вариант, установленной после ВН первого подогрева.

5. Расчёт изменения состояния воздуха в процессе его тепловлажностной обработки Кондиционер с первой рециркуляцией, построение процесса обработки воздуха

на I-d диаграмме

Летний период

Построение процесса в I-d диаграмме начинаем с нанесения точки В, с параметрами внутреннего воздуха, через которую проводим луч процесса в помещении, до пересечения с изотермой заданной температуры t_п в точке П.

Через точку П проводим луч подогрева d_п=соnst, дo пересечения с кривой с φ₀=90% в точке О. Её параметры соответствуют состоянию воздуха, покидающего КО. Наносим точки Н и В', с координатами наружного и рециркуляционного воздуха, перед входом его в камеру смешивания. Точки В и Н соединяем прямой линией, которая является линией смеси наружного и рециркуляционного воздуха перед КО. Точка В' находится ниже точки В на 1,5°С по d_в=const.

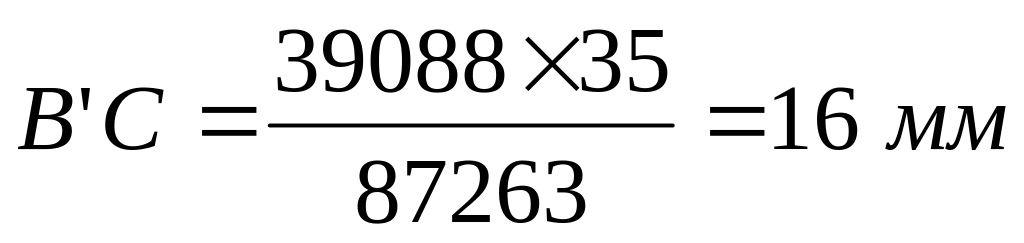

Положение точки С, соответствующей состоянию смеси воздуха, можно найти из пропорции:

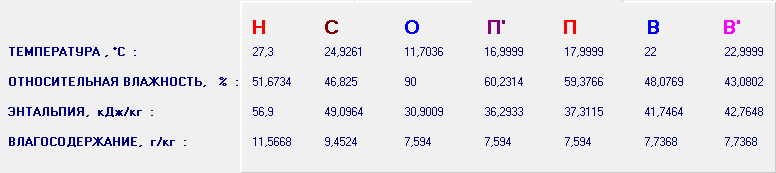

Количество рециркуляционного воздуха G_рец=48175 кг/ч. Откладывая от точки В длину отрезка ВС, находим на прямой смеси ВН положение точки С. Через точки О и С проводим луча процесса охлаждения и осушения воздуха, до пересечения с кривой φ=100% в точке W. Координаты точки W - t_w и I_w используются при расчете КО. Все точки процесса обработки воздуха построены, выписываем параметры, характеризующие их.

- линия НВ' – смешение наружного и рециркуляционного воздуха;

- линия СО – обработка воздуха в камере орошения (КО), воздух охлаждается и осушается;

- линия ОП' – нагрев воздуха в секции второго подогрева при d=const, (секция первого подогрева не работает);

- линия П'П – нагрев воздуха за счёт трения о стенки воздух оводов и в результате работы рабочего колеса вентилятора на 1,5 °С (учитывается только в летний период года);

- линия ПВ – ассимиляция тепла и влаги в помещении;

- линия ВВ' – нагрев воздуха за счёт трения о стенки рециркуляционного воздуха

Используя данные, полученные с I-d диаграммы, определяем расход тепла в секции второго подогрева:

Охлаждающая мощность камеры орошения

Количество воды выделившейся из воздуха в поддон камеры орошения:

Зимний период

При построении процесса обработки воздуха в зимнее время, с применением первой рециркуляции используем вариант: с подмешиванием воздуха перед секцией первого подогрева.

Наносится точка В, через которую проводится луч процесса в помещении.

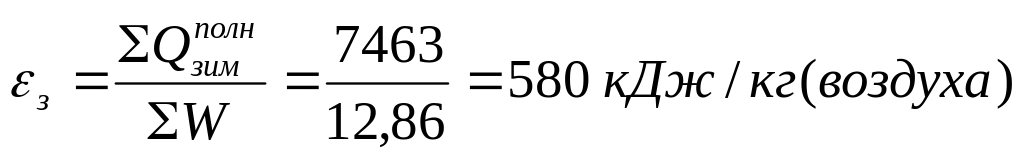

Так как ε_з<10000, то определяется ассимилирующая способность приточного воздуха по влаге:

После чего определяется по влагосодержание приточного воздуха.

Пересечение луча процесса ε_з, с линией d_п=соnst, определяет положение точки П. Через точку П проводят линию d_п=сonst до пересечения с кривой φ₀=90%. Пересечение определяет положение точки О, характеризующее состояние воздуха, покидающего КО. Наносится точка Н и проводится линия ВН. Положение точки смеси С на этой прямой может быть найдено из соотношения:

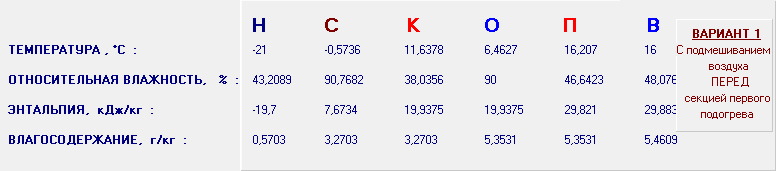

Проведя через точку С луч процесса в секции первого подогрева d_с=сonst до пересечения с адиабатой I_o=const, получим точку К, характеризующую состояние воздуха перед КО. По каждой точке выписываем параметры I, d, t, φ.

По ходу движения воздух в кондиционере с первой рециркуляцией воздух претерпевает следующие изменения:

- линия НВ – смешение наружного и рециркуляционного воздуха;

- линия СК – нагрев воздуха в секции первого подогрева;

- линия КО – обработка воздуха в камере орошения (КО), воздух охлаждается и увлажняется;

- линия ОП – нагрев воздуха в секции второго подогрева при d=const;

- линия ПВ – процесс взаимодействия приточного воздуха со средой обслуживаемого помещения.

Используя данные, полученные с I-d диаграммы, определяем расход тепла в секции первого подогрева:

Для секции второго подогрева:

Количество воды воспринятой воздухом в камере орошения:
