Московский государственный университет путей сообщения (миит)
Кафедра «Безопасность жизнедеятельности»
КУРСОВАЯ РАБОТА
по дисциплине « Общий курс БЧС»
ТЕМА: Прогнозирование зон поражения и заражения в ЧС.
Оценка степени воздействия поражающих факторов на обслуживающий персонал и элементы станции.
Выполнила:
ст. гр. ТБЖ-311
Башилова Е.О.
Проверил:
Рубцов Б. Н.
МОСКВА-2011
Содержание
I. Определение основных параметров поражающих факторов взрыва.
II. Прогнозирование зоны химического заражения, образовавшейся от разлива хлора.
III. Оценка возможной степени поражения персонала от воздействия избыточного давления и теплового импульса взрыва, а также количество и структуру пораженных от воздействия разлившегося хлора.
IV. Оценкавозможного объема и степени разрушений основных элементов станции и подвижного состава, попавших в зону поражения, а также возможный материальный ущерб
V. Оценка устойчивости отдельных элементов от воздействия избыточного давления.
VI. Основные мероприятия и их содержание, привлекаемый состав сил и средств для ликвидации последствия ЧС. Основные меры безопасности при ведении АСДНР.
VII.Общие выводы по работе.
I. Определение основных параметров поражающих факторов взрыва Параметры детонационной волны
1. Начальный объем ГПВС
, м3
где Va=22.4 м3-объем киломоля идеального газа;
Сстх=Сстх% =4,03 =0,0403- объемная концентрация газа в смеси;
г=44-молекулярная масса;
Св=32 т=32000 кг-масса горючей компоненты;
=0,5(для сжиженных газов) - коэффициент, учитывающий способ хранения продукта.
V0= =2,02·105 м3.
2. Начальный радиус полусферического облака ГПВС
, м
где V0-начальный объем ГПВС.
=45,87 м.
3. Масса горючего облака
, кг
где стх=1,315 кг/м3 – плотность (табл 13.6),
С=1,315·2,02·105=265,63 т.
4. Тротиловый эквивалент наземного взрыва полусферического облака ГПВС
Ст=2СQmстх/Qт, кг
где =0,8 (дано в задании);
С=стх =265,63т- масса горючего облака;
Qmстх=2,801 МДж/кг-теплота взрыва горючего;
Qт=4,240 МДж/кг-теплота взрыва тротила.
Ст=2·0,8·265,63·2801/4240=280,7659т.
5.Избыточное (эффективное) давление детонационной волны
Р2=2(стх-1)Qmстх-Р0, Па
где стх=1,257 (табл. 13.6)-показатель адиабаты продуктов детонации;
стх=1,315 кг/м3-плотность;
Р0= 0,1013 МПа стандартное давление;
Р2=2(1,257-1)2,801·106·1,315-0,1013·106=1,8 МПа.
6. Давление в отраженной детонационной волне
Ротр=2,5Р2
Ротр=2,5·1,8=4,5 МПа.
7. Скорость детонационной волны
Vд= , м/с
где стх=1,257 (табл. 13.6)-показатель адиабаты продуктов детонации;
Vд= м/с.
8. Время полной детонации облака
, с
с.
9. Уточненный радиус зоны действия детонационной волны
R0=10 , м
= к1- ,
к1=
А=1,25- ,
А=1,25- = -1,1495
=2,096-
R0=10-0,2583 36м
Параметры воздушной ударной волны
10. Максимальное избыточное давление ВУВ
При R= =36м,при этом
, Па
где Р0=0,1013 МПа=101,3 кПа=1,013*105 Па при Т0=288,16 К, =1,225 кг/м3 воздуха (МСА- международная стандартная атмосфера).
, м
где R0=29 м – текущее расстояние.
На границе облака Р2=Рф при R=R0:
Р2=Рф
1,8 Мпа=1,8 МПа.
11. Удельный импульс ВУВ
,
J= 231,5794·65,48=15164Па·с
12. Безопасное расстояние действия ВУВ на людей
, м
где КВ=15- для открытой местности
=982 м
14. Длительность фазы сжатия
сек
15. Скоростной напор волны
, кПа
кПа
Рск=3227,1 кПа
16. Избыточное давление в отраженной волне
, кПа
=11345 кПа
17. Проведем расчет параметров воздушной ударной волны в интервале от R0=36м до Rбез=982 м и проверим, что при RбезРф=7 кПа.
При =36 м; =1,8 МПа. =982 м.
Расчеты сведем в таблицу 1. , построим график функции Рф =f(R)
Таблица 1.Параметры ВУВ
-
R, м
ΔРф, кПа
J, кПа
ΔРск, кПа
ΔРотр, кПа
τ+, сек
36
1807.411
15164
3227,1
11345
0.072828
66
444.7342
8370.767
428.2121
1917.177
0.09861
96
203.0991
5834.772
112.9375
677.2483
0.118928
126
119.6505
4503.969
43.13935
342.8354
0.136249
156
80.83632
3681.947
20.65696
211.2493
0.151604
186
59.43835
3122.614
11.47889
146.426
0.165541
216
46.27132
2716.752
7.077601
109.5289
0.178392
246
37.52235
2408.424
4.708643
86.34544
0.190378
276
31.3705
2165.989
3.318544
70.7055
0.201652
306
26.85307
1970.192
2.446511
59.57777
0.212329
336
23.42026
1808.636
1.869694
51.32778
0.222494
366
20.73838
1672.974
1.471389
45.00809
0.232215
396
18.59476
1557.378
1.186411
40.03691
0.241544
426
16.84829
1457.653
0.976355
36.03982
0.250526
456
15.40206
1370.704
0.817558
32.76625
0.259198
486
14.18762
1294.192
0.694877
30.04294
0.267588
516
13.15539
1226.322
0.598295
27.74668
0.275723
546
12.26867
1165.688
0.520998
25.78773
0.283625
576
11.49979
1111.175
0.45823
24.09932
0.291313
606
10.82751
1061.889
0.406599
22.63086
0.298803
636
10.23532
1017.101
0.363638
21.34338
0.30611
666
9.71018
976.2134
0.327519
20.20641
0.313246
696
9.241673
938.7297
0.29687
19.19583
0.320224
726
8.821397
904.2354
0.270641
18.29233
0.327052
756
8.442501
872.3809
0.248022
17.48026
0.333741
786
8.099348
842.8694
0.228379
16.7468
0.340299
816
7.787259
815.4474
0.21121
16.08142
0.346732
846
7.502326
789.8967
0.196114
15.47533
0.353048
876
7.241256
766.0289
0.182769
14.92116
0.359253
906
7.00126
743.6801
0.170912
14.41271
0.365353
936
6.779959
722.7072
0.160328
13.9447
0.371353
966
6.575313
702.9847
0.150838
13.51264
0.377257
996
6.385564
684.4019
0.142296
13.11264
0.38307

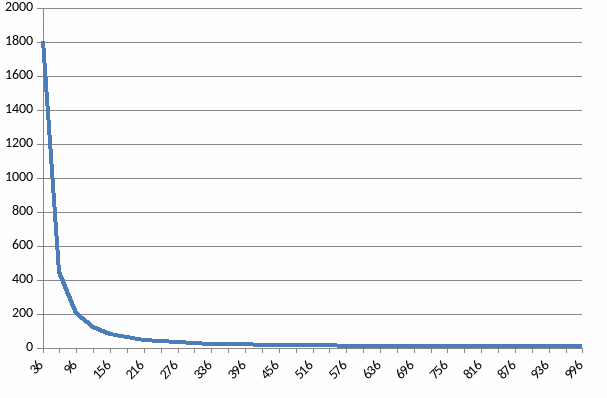

Рис.1.Давление воздушной ударной волны.
Тепловое действие взрывов
19. Радиус огненного шара
,
так как для взрывов ГПВС радиус огненного шара Rош принимается равным уточненному радиусу зоны действия детонационной волны R0.
20. Время существования огненного шара
, сек
сек
tош=0,17 сек
21. Тепловой поток (энергетическая освещенность)
, Вт/м2,
где =5,67*10-8 Вт/м2*К4- константа Стефана - Больцмана,
Т=8000 К - эквивалентная температура излучения огненного шара как черного тела,
T4=2.32*108 Вт/м2 – энергетическая светимость огненного шара,
К=0,92-коэффициент прозрачности атмосферы,
R=- удаление объекта.
q=0,92·2,32·108·362/362=1106473Вт/м2=1106,473 КВт/м2
22. Тепловая доза (тепловой импульс, энергетическая экспозиция)
Q=q*tош
где сек - время существования огненного шара.
Q=1106,473·0,17= 188,1 кДж/м2
23. Проведем расчет параметров теплового действия взрыва в интервале от R0=36м и будем увеличивать радиус до тех пор, пока Q 42 кДж/м2 (безопасная тепловая доза для человека).
При = =36 м; =982м.
Расчеты сведем в таблицу 2., строим график функцииQ= f (R)
Таблица 2.Параметры теплового действия взрыва
R, м |
Q, кДж/м2 |
Rош, м |
tош, с |
q, МВт/м2 |
36 |
36284,8 |
36 |
0,17 |
213,44 |
66 |
10795,478 |
36 |
0,17 |
63,5 |
96 |
5102,55 |
36 |
0,17 |
30,015 |
126 |
2962,024 |
36 |
0,17 |
17,42 |
156 |
1932,327 |
36 |
0,17 |
11,37 |
186 |
1359,264 |
36 |
0,17 |
7,996 |
216 |
1007,911 |
36 |
0,17 |
5,93 |
246 |
777,0689 |
36 |
0,17 |
4,57 |
276 |
617,3217 |
36 |
0,17 |
3,63 |
306 |
502,2118 |
36 |
0,17 |
2,95 |
336 |
416,5347 |
36 |
0,17 |
2,45 |
366 |
351,0489 |
36 |
0,17 |
2,06 |
396 |
299,8744 |
36 |
0,17 |
1,76 |
426 |
259,1257 |
36 |
0,17 |
1,52 |
456 |
226,1518 |
36 |
0,17 |
1,33 |
486 |
199,0936 |
36 |
0,17 |
1,17 |
516 |
176,6161 |
36 |
0,17 |
1,04 |
546 |
157,7409 |
36 |
0,17 |
0,93 |
576 |
141,7375 |
36 |
0,17 |
0,83 |
606 |
128,0514 |
36 |
0,17 |
0,75 |
636 |
116,256 |
36 |
0,17 |
0,68 |
666 |
106,0184 |
36 |
0,17 |
0,62 |
696 |
97,07586 |
36 |
0,17 |
0,57 |
726 |
89,21882 |
36 |
0,17 |
0,52 |
756 |
82,27846 |
36 |
0,17 |
0,48 |
786 |
76,11752 |
36 |
0,17 |
0,45 |
816 |
70,62353 |
36 |
0,17 |
0,42 |
846 |
65,70358 |
36 |
0,17 |
0,386 |
876 |
61,28039 |
36 |
0,17 |
0,36 |
906 |
57,28928 |
36 |
0,17 |
0,34 |
936 |
53,67574 |
36 |
0,17 |
0,316 |
966 |
50,39361 |
36 |
0,17 |
0,296 |
996 |
47,40357 |
36 |
0,17 |
0,28 |
1026 |
44,67196 |
36 |
0,17 |
0,26 |
1056 |
42,16983 |
36 |
0,17 |
0,248 |
1086 |
39,87219 |
36 |
0,17 |
0,23 |

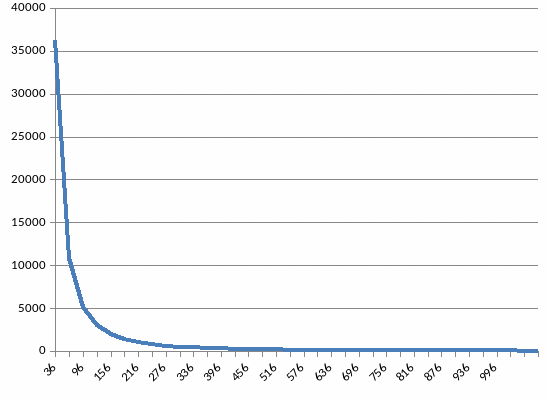

Рис.2.Тепловая доза(тепловой импульс)
