Билет №11

1. Индуктивные преобр-ли.

В индуктивных приборах исп-ся св-во катушки изменять свое реактивное сопротивление при изменении параметров, определяющих индуктивность L. Для получения возможно большей индуктивности катушку выполняют с магнитопроводом из ферроманитного материала. Сопротивление такой катушки:

Z=Ra+jwL

Ra-сопротивление катушки постоянному току

j wL-индуктивное сопротивление

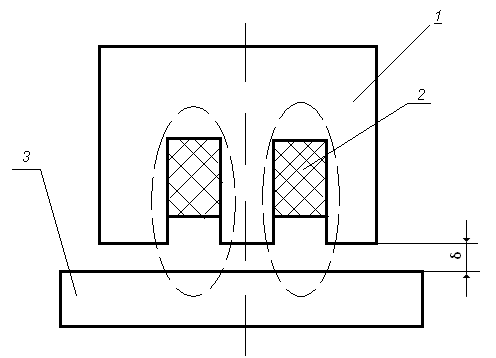

1-неподвижная часть

2-катушка

3-якорь

Уст-во, преобразующее лин. перемещения в изменения электрического параметра z c помощью описанной катушки, называется индуктивным преобразователем.

Индукт. датчиков с встроенным предуселителем позволяют упростить измерит. С-му, повысить точность измер-й перемещ-й и исп-ть комп для обработки экспериментальных данных.

2. Испытания податливости суппорта

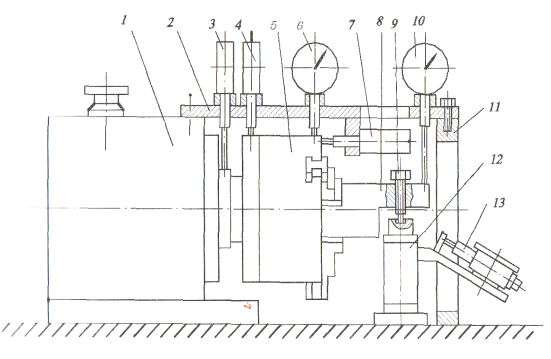

Д ля экспериментального измерения податливости используется установка на рис. Состоит из нагрузочной и измерительной частей. Нагрузочная (корпус 4 с 2 мя рычагами, винт 5, резец 2 и динамометр 3). Корпус установлен в центрах станка, в один из рычагов ввинчен винт, упирающийся в станину. Усилие на суппорт передаются с помощью рычага. Он через динамометр давит на резец, закрепленный в резцедержательной головке. Измерительная часть – устройство для измерения перемещений шпинделя. Вращением винта создаем нагрузку и контролируем ее динамометром. Увеличиваем ее ступенчато, а затем ступенчато разгружаем. Потом статистическая обработка, потом нагрузочно-разгрузочная характеристика.

3. Расчет показателей точности в поперечном сечении

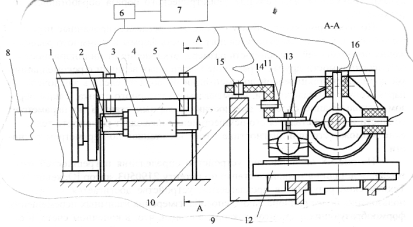

СТЕНД.

В основу определения геометрического образа в поперечном селении заложeнa формула определения расстояния между двумя точками лежащими па плоскости:

Это - обобщенная функция геометрического образа при токарной обработке. Определив текущие координаты Хдj и Удi, и траекторию режущей кромки Хрj н Урi и подставив их в формулу (17.1) можно определить форму обрабатываемой поверхности детали.

Хд и Yд и Хр и Yр составляют величины, измеряющиеся десятками микрометров. Величины Dдет составляет десятки миллиметров. Отсюда в уравнении (17.1) первый член на порядки больше второго, а это значит с незначительной погрешностью можно пренебречь вторым членом но малости. Перемещение по Y не влияет на точность обработки. Подчитали далее для точек радиусы, после переходим к построению: строим теоретическую окружность, находим центр и проводим лучи через 3, 6 градуса, получаем геом. образ, он не дает показателей точности. Чтобы их определить: определяем новый центр сечения. Для этого строим прилег. окружность, получаем текущие радиусы. Переходим к расчету показателей точности:

1) Dкругл=r_max-r_min

2) Dразм.= D_max-D_min

3) Dовал.=max(D-D)

Билет №12
