1. Поперечно-строгальные станки.

Поперечно строгальный станок 7305Т предназначены для обработки строганием как плоских, так и фасонных горизонтальных, вертикальных и наклонных поверхностей, а также для прорезания пазов и канавок, а также для обработки поверхностей методом долбления при установке сменной долбежной головки взамен строгальной

Станки имеют механический привод ползуна. Главное движение поперечно-строгального станка - прямолинейное возвратно-поступательное. У поперечно-строгального станка оно сообщается резцу, закрепленному в суппорте. Резание производится во время рабочего хода, затем следует холостой ход (с более высокой скоростью), при котором резец (или изделие) возвращается в первоначальное положение. Скорость главного движения остается постоянной у всех поперечно-строгальных станков с гидравлическим приводом и у поперечно-строгальных станков с приводом от кулисно-кривошипного механизма. В конце каждого холостого хода осуществляется движение подачи (в поперечном направлении относительно направления главного движения). У поперечно-строгальных станков оно сообщается к столу и закрепленному на нём изделию. На поперечно-строгальных станках обрабатывают мелкие и средние изделия.

Станки оснащены трехпозиционным столом, позволяющим обрабатывать поверхности деталей при выполнении обычных строгальных работ (первая позиция стола), поверхности с уклонами, типа клиньев, в поперечном и продольном направлениях(вторая позиция) с использованием наклоняемого стола. В третьей позиции предусматривается круглый стол, предназначенный для долбления шпоночных или шлицевых пазов, квадратных и других форм отверстий, а также для строгания на цилиндрических наружных поверхностях различных скосов, пазов в деталях, закрепленных в трехкулачковом патроне или непосредственно на поворотном столе. Трехпозиционный стол может перемещаться по трем координатам (вертикально, горизонтально и вокруг собственной оси) для установления нужной позиции. Подача и перемещения стола в горизонтально и вокруг собственно оси) для установления нужной позиции. Подача и перемещения стола в горизонтальном и вертикальном направлениях совершаются в автоматическом, ускоренном или в ручном режимах. Вертикальные перемещения суппорт с резцовой головкой могут осуществляться вручную или при помощи механизма вертикальной подачи.

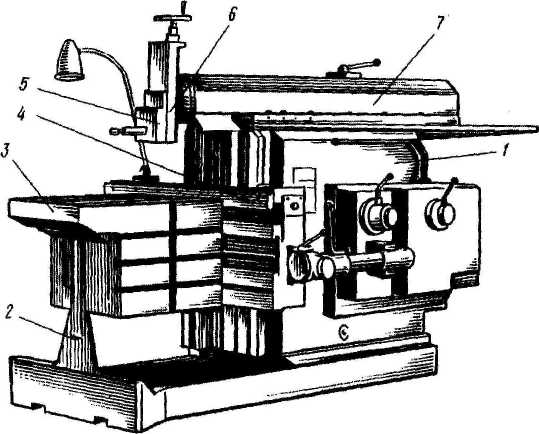

Общий вид поперечно-строгального станка показан на рис. 5. На станине 1 установлены и закреплены все узлы станка. По горизонтальным направляющим станины перемещается ползун 7, совершающий возвратно-поступательное движение с помощью кулисного механизма или от гидроцилиндра. На левом конце ползуна закреплен суппорт 6, состоящий из поворотного круга, салазок, поворотной и откидной доски 5 с резцедержателем. Суппорт вместе с резцом может перемещаться в вертикальном или наклонном направлении. Наклонное перемещение обеспечивается поворотом суппорта относительно горизонтальной оси. Резцедержатель может откидываться под воздействием шарнира, тем самым обеспечивается свободное скольжение резца по заготовке при холостом ходе ползуна. Траверса 4 со столом 3 устанавливается на вертикальных направляющих станины в соответствии с высотой заготовки. Стол служит для установки на нем обрабатываемой заготовки; он перемешается по траверсе в горизонтальной плоскости и сообщает заготовке поперечную подачу. Для большей жесткости стол дополнительно закрепляется в стойке 2. Первая компоновка — компоновка поперечно-строгального станка — целесообразна лишь при обработке сравнительно небольших изделий.
