6 Результаты лабораторной работы
С помощью анализатора спектра FSH-3 был снят спектр (5 точек) 1, 2, 3 гармоник для расстояний 5, 10, 15 м. Ниже приведены результаты измерений и спектрограммы по каждому из измерений.
Таблица 1. Результаты измерений.
15 м |
|||||||||||||
1 гармоника f=859,9 МГЦ |
|||||||||||||
Минимум |
|||||||||||||
спектр, dBμV |
23,8 |
25,9 |
28,8 |
18,4 |
38,4 |
51,9 |
41,1 |
36,8 |
34,5 |
32,7 |
31,5 |
||
f, МГц |
856,7 |
857,2 |
857,8 |
858,4 |
858,9 |
859,8 |
860,6 |
861,2 |
861,8 |
862,3 |
862,9 |
||
Максимум |
|||||||||||||
спектр, dBμV |
28,8 |
31,6 |
34,3 |
18,2 |
43,4 |
59,2 |
47,5 |
18,1 |
40,7 |
18,1 |
37,4 |
||
f, МГц |
857,9 |
858,4 |
859 |
859,5 |
860,1 |
860,9 |
861,7 |
862,3 |
862,9 |
863,5 |
864 |
||
|
|
|
|
|
|
|
|
|
|
|
|
||
2 гармоника f=1719,8 МГц |
|||||||||||||
Минимум |
|||||||||||||
спектр, dBμV |
|
|
|
|
|
18,2 |
|
|
|
|
|
||
f, МГц |
|
|
|
|
|
1721,2 |
|
|
|
|
|
||
Максимум |
|||||||||||||
спектр, dBμV |
|
|
|
17,6 |
16,2 |
16,6 |
16,4 |
18,3 |
|
|
|
||
f, МГц |
|
|
|
1720,4 |
1720,8 |
1722 |
1723 |
1723 |
|
|
|
||
3 гармоника f=2579,7 МГц |
|||||||||||||
Не видна |
|||||||||||||
10 м |
|||||||||||||
1 гармоника f=859,9 МГЦ |
|||||||||||||
Минимум |
|||||||||||||
спектр, dBμV |
26,6 |
29,2 |
32,3 |
37 |
43,3 |
57,4 |
46,2 |
41,9 |
39,3 |
37,8 |
36,5 |
||
f, МГц |
856,3 |
586,8 |
857,3 |
858 |
858,6 |
859,3 |
860,1 |
860,7 |
861,3 |
861,8 |
862,4 |
||
Максимум |
|||||||||||||
спектр, dBμV |
18,8 |
29,2 |
32,3 |
36,6 |
42,5 |
58,7 |
46,9 |
43 |
40,4 |
38,8 |
37,4 |
||
f, МГц |
857,9 |
858,4 |
859 |
859,5 |
860,1 |
860,9 |
861,7 |
862,3 |
862,8 |
863,4 |
864 |
||
|
|
|
|
|
|
|
|
|
|
|
|
||
2 гармоника f=1719,8 МГц |
|||||||||||||
Минимум |
|||||||||||||
Не видна |
|||||||||||||
Максимум |
|||||||||||||
спектр, dBμV |
|
|
|
|
17,3 |
24,4 |
17,8 |
|
|
|
|
||
f, МГц |
|
|
|
|
1721 |
1721,8 |
1722,5 |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
3 гармоника f=2579,7 МГц |
|||||||||||||
Не видна |
|||||||||||||
5 м |
|||||||||||||
1 гармоника f=859,9 МГЦ |
|||||||||||||
Минимум |
|||||||||||||
спектр, dBμV |
26,7 |
28,9 |
31,8 |
36 |
42,3 |
56,4 |
45,7 |
41,9 |
39,9 |
38,4 |
37,6 |
||
f, МГц |
856,2 |
856,8 |
857,3 |
858 |
858,5 |
859,2 |
860 |
860,6 |
861,2 |
861,8 |
862,3 |
||
Максимум |
|||||||||||||
спектр, dBμV |
32,3 |
34,9 |
38,3 |
42,4 |
48 |
63,6 |
52,6 |
49 |
46,6 |
45,1 |
43,9 |
||
f, МГц |
857,9 |
858,4 |
859 |
859,5 |
860,1 |
860,9 |
861,7 |
862,3 |
862,8 |
863,4 |
864 |
||
|
|
|
|
|
|
|
|
|
|
|
|
||
2 гармоника f=1719,8 МГц |
|||||||||||||
Минимум |
|||||||||||||
спектр, dBμV |
|
|
|
|
|
22,2 |
|
|
|
|
|
||
f, МГц |
|
|
|
|
|
1718,4 |
|
|
|
|
|
||
Максимум |
|||||||||||||
спектр, dBμV |
|
|
|
17,9 |
20,9 |
35,7 |
25,4 |
22,6 |
|
|
|
||
f, МГц |
|
|
|
1720,3 |
1720,9 |
1721,8 |
1722,5 |
1723,1 |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
3 гармоника f=2579,7 МГц |
|||||||||||||
Минимум |
|||||||||||||
Не видна |
|||||||||||||
Максимум |
|||||||||||||
спектр, dBμV |
|
|
|
|
|
24 |
|
|
|
|
|
||
f, МГц |
|
|
|
|
|
2582,5 |
|
|
|
|
|
||
Ниже приведены спектрограммы всех вышеперечисленных измерений.
Рис 1. Расстояние 15 м, 1 гармоника f=859,9 МГц, минимум излучения.

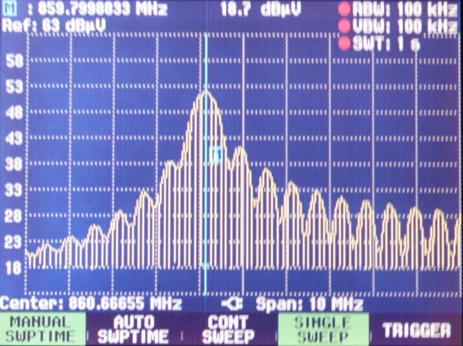

Рис. 2. Расстояние 15 м, 1 гармоника f=859,8 МГц, максимум излучения.

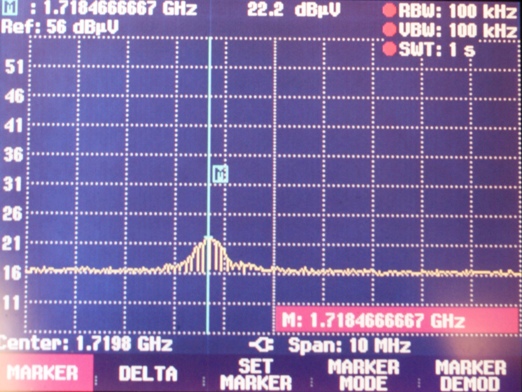

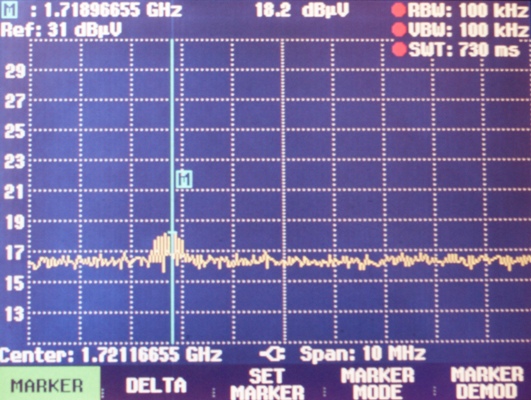

Рис 3. Расстояние 15 м, 2 гармоника f=1719,8 МГц, минимум излучения.

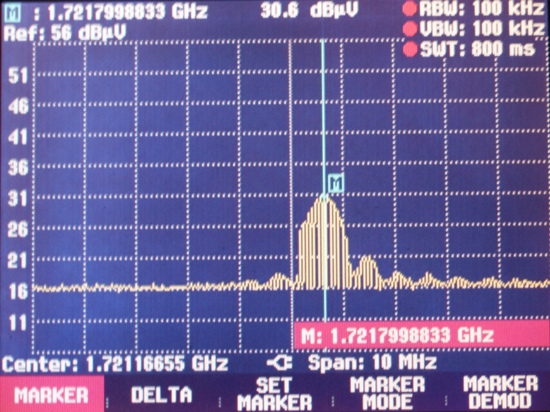

Рис. 4. Расстояние 15 м, 2 гармоника f=1719,8 МГц, максимум излучения.

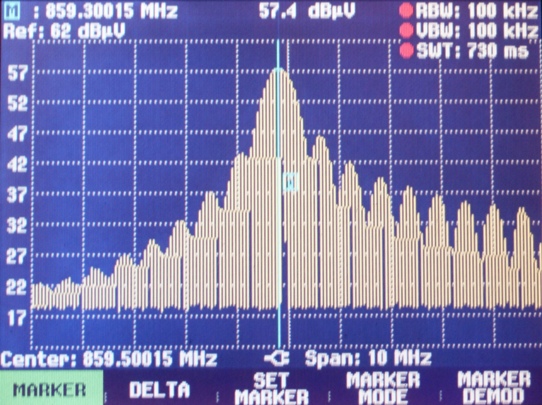

Рис 5. Расстояние 10м, 1 гармоника f=859,9 МГц, минимум излучения.

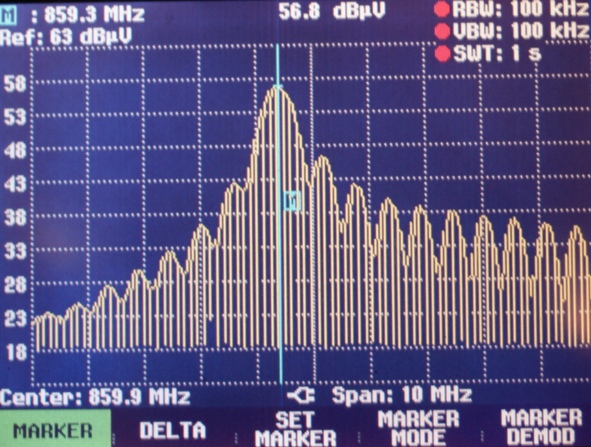

Рис 6. Расстояние 10м, 1 гармоника f=859,9 МГц, максимум излучения.

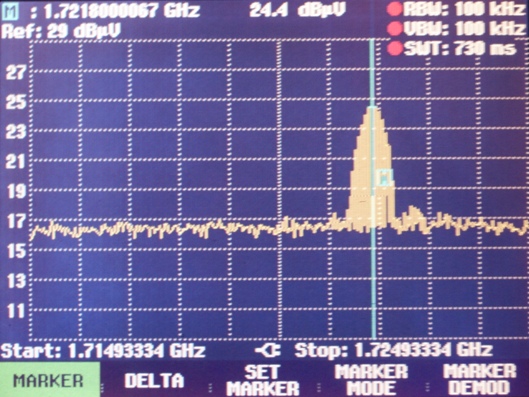

Рис 5. Расстояние 10м, 2 гармоника f=1719,8 МГц, максимум излучения.
Рис 6. Расстояние 5м, 1 гармоника f=859,9 МГц, минимум излучения.
Рис 7. Расстояние 5м, 1 гармоника f=859,9 МГц, максимум излучения.
Рис 7. Расстояние 5м, 2 гармоника f=1719,8 МГц, минимум излучения.

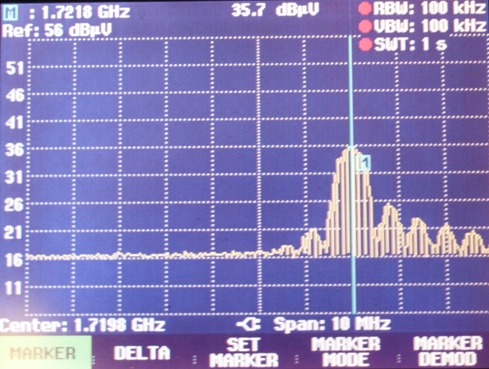

Рис 8. Расстояние 5м, 2 гармоника f=1719,8 МГц, максимум излучения.

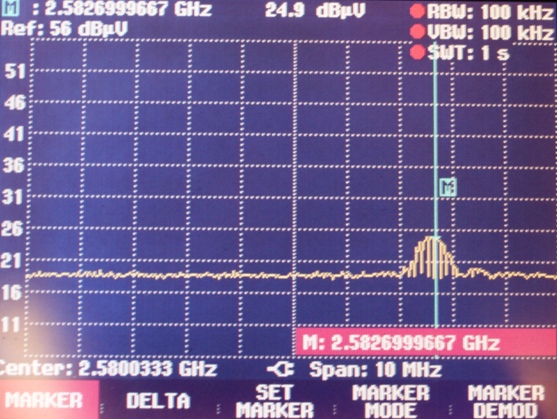

Рис 9. Расстояние 5м, 3 гармоника f=2579,7 МГц, максимум излучения.
