34. Несинусоидальные токи.

35.Соединение трёхфазного генератора «звездой».Векторные диаграммы с учётом активной нагрузки.

Соединение трёхфазного генератора «звездой»:

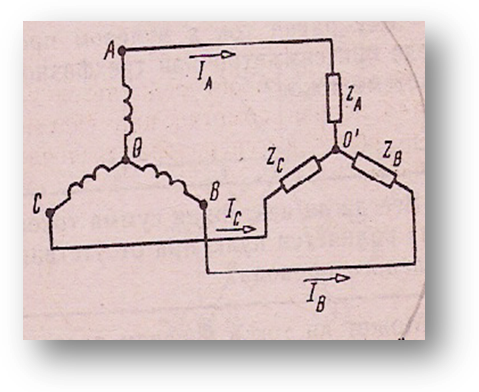

На электрических схемах трехфазный генератор принято изображать в виде трех обмоток, расположен­ных под углом 120° друг к другу. При соединении звездой концы этих обмоток объединяют в одну точку, которую называют нулевой точкой генератора и обозначают О. Начала обмоток обозначают буквами А, В, С.

35. Соединение трёхфазного генератора «звездой». Векторные диаграммы с учётом активной нагрузки.

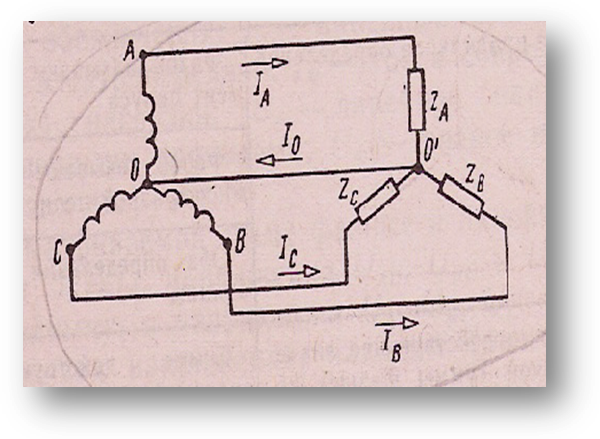

Провод ОО^’ называется нулевым (четырехпроводная цепь). В соответствии с нулевым законом Киргофа вектор тока в нулевом проводе:

I₀=I_A+I_B+I_C.

_{Схема трехфазной электрической цепи с нулевым проводом.}

_{Рис. 1 Рис. 2}

36. Получение тока и напряжения в трёхфазной системе.

37. Соединение потребителей «звездой». Векторные диаграммы с учетом активной нагрузки.

Система ЭДС обмоток трехфазного генератора, работающего в энергосистеме, всегда симметрична: ЭДС поддерживаются строго постоянными по амплитуде и сдвинутыми по фазе на 120°.

Рассмотрим симметричную нагрузку

Z_А=Z_В=Z_С=Z,

К зажимам Л, В, С подходят провода линии электро-передачи — линейные провода.

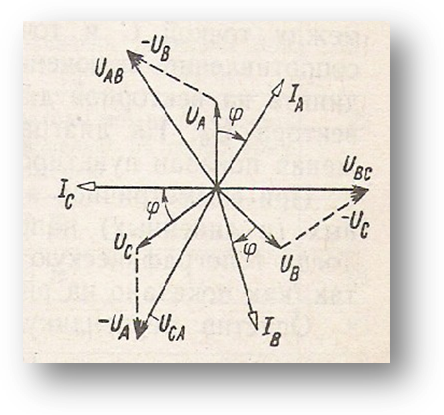

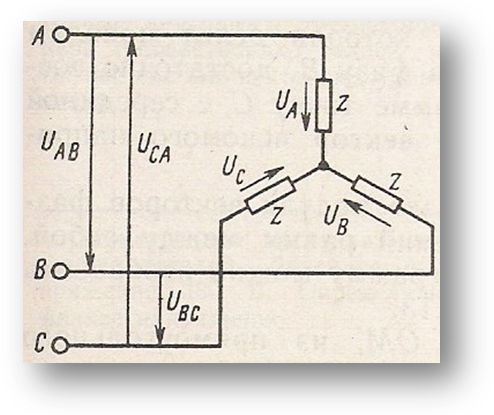

Соединение нагрузки звездой. Полярная векторная диаграмма

Напряжений.

На построенной векторной диаграмме начала всех векторов совмещены в одной точке (полюсе), поэтому ее называют полярной. Основное достоинство полярной векторной диаграммы — ее наглядность.

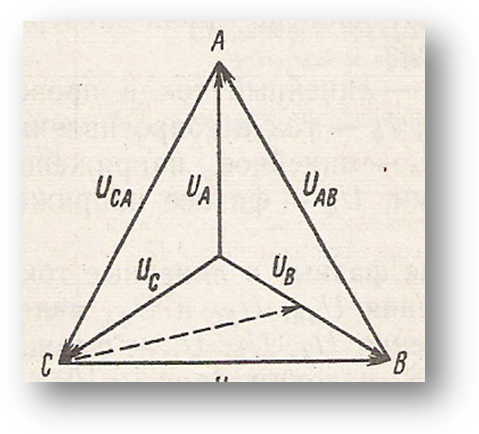

Уравнениям, связывающим векторы линейных и фазных напряжений, удовлетворяет также векторная диаграмма, которую называют топографической:

Рис. 1 – топографическая векторная диаграмма напряжений;

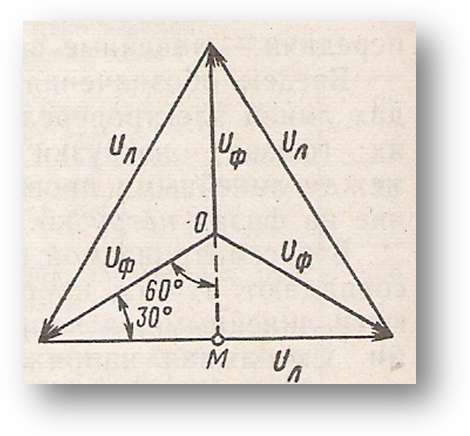

Рис. 2 – векторная диаграмма фазных и линейных напряжений при симметричной нагрузке.

Рис. 1 Рис. 2

38.Соединение потребителей «треугольником». Векторные диаграммы е учетом активной нагрузки.

Треугольником могут быть соединены как обмотки генератора, так и фазы нагрузки. При соединении треугольником фазные и линейные напряжения равны: U_А = U_Ф,рис:

Применив первый закон Кирхгофа к узлам А, В и С, найдем связь между линейными I_A, I_B, I_C и фазными I_AB, I_BC, I_CA токами. Для векторов токов справедливы соотношения:

I_A = I_AB - I_CA; I_B = I_BC - I_AB; I_C = I_CA - I_CA.

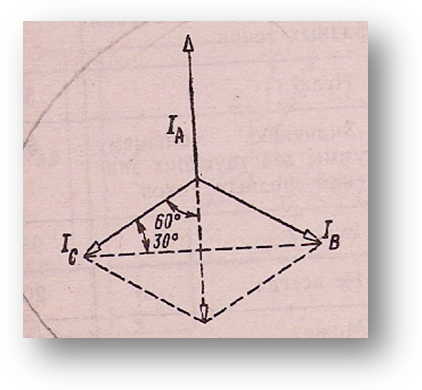

Этим уравнениям удовлетворяют векторные диаграммы, представленные на рис. При симметричной нагрузке:

I_A = I_B = I_C = I_л; I_AB = I_BC = I_CA = I_ф.

Из треугольника фазных и линейных токов находим

I_л = 21_ф cos 30⁰ = 21_ф = √3 I_ф.

Таким образом, при соединение треугольником:

U_л = U_ф; I_л = √3 I_ф.

39.Методы измерения электрических величин.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЙ, ТОКОВ И МОЩ- НОСТИ

Для измерения тока в какой-либо ветви электрической цепи амперметр включают последовательно с ее элементами. В частности, для измерения тока нагрузки амперметр включают последовательно с потребителем (рис.1, а). Чтобы включение амперметра не искажало режима работы электрической цепи, его сопротивление должно быть возможно малым.

Вольтметр включают параллельно той ветви электрической цепи, напряжение на которой необходимо измерить (рис.1, б). Чтобы включение вольтметра не приводило к изменению токов в цепи, его сопротивление должно быть значительно больше сопротивления ветви, параллельно которой подключен измерительный прибор.

Для измерения мощности в цепях постоянного и однофазного переменного токов используют ваттметры электродинамической системы. Схема включения и внешний вид ваттметра электродинамической системы представлены на рис. 2, а, б. Неподвижную (амперметровую) обмотку ваттметра включают в цепь последовательно, подвижную (вольт метровую) — параллельно потребителю. В соответствии с этим на лицевую панель ваттметра выведены четыре зажима, два из которых обозначим символом I, а два других — символом U(зажимы напряжения).Два зажима помечены точками и называются генераторными.

Существует два основных метода электрических измерений: метод непосредственной оценки и метод с р а в н е н и я. В методе непосредственной оценки измеряемая величина отсчитывается непосредственно по шкале прибора. При этом шкала измерительного прибора предварительно градуируется по эталонному прибору в единицах измеряемой величины. Как правило, такая градуировка производится на заводе при изготовлении прибора. Достоинства этого метода — удобство отсчета показаний прибора и малая затрата времени на операцию измерения. Метод непосредственной оценки широко применяется в различных областях техники для контроля и регулирования технологических процессов, в полевых условиях. на подвижных объектах и т. д. Недостаток метода сравнительно невысокая точность измерений.

В метоле сравнения измеряемая величина сравнивается непосредственно с эталоном, образцовой или рабочей мерой. В этом случае точность измерений может быть значительно повышена. Метод сравнения используется главным образом в лабораторных условиях, он требует сравнительно сложной аппаратуры, высокой квалификации операторов и значительных затрат времени. В последнее время в аппаратуре сравнения осе шире внедряется автоматизация.

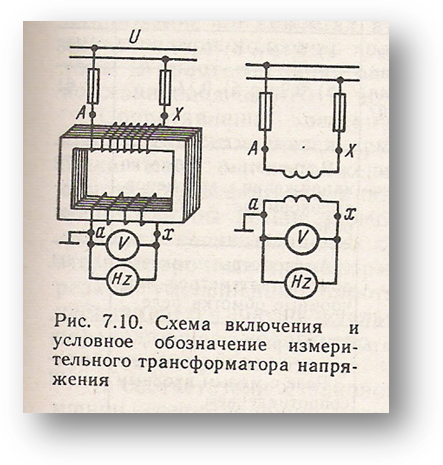

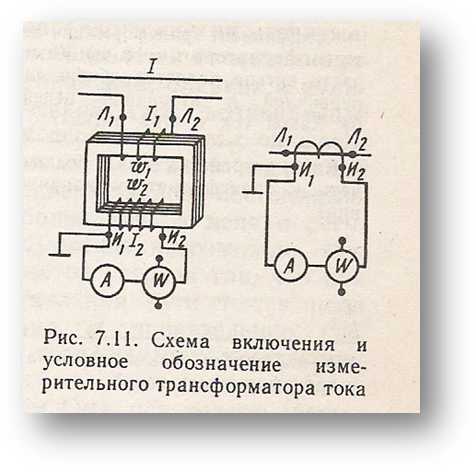

Электроизмерительные приборы непосредственной оценки позволяют отсчитать чистовое значение измеряемой величины на шкале или цифровом устройстве прибора.
