53.Генераторы постоянного тока, схемы включения, внешняя и регулировочные характеристики.
Генератор постоянного тока. В генераторе энергия механического движения преобразуется в электрическую энергию. Двигатель, в качестве которого обычно используют турбину, или двигатель внутреннего сгорания, вращает якорь в магнитном поле возбуждения. Вследствие этого вращения изменяется магнитный по- ток, пронизывающий витки обмотки якоря. При этом индуцируется ЭДС, пропорциональная скорости изменения магнитного потока.

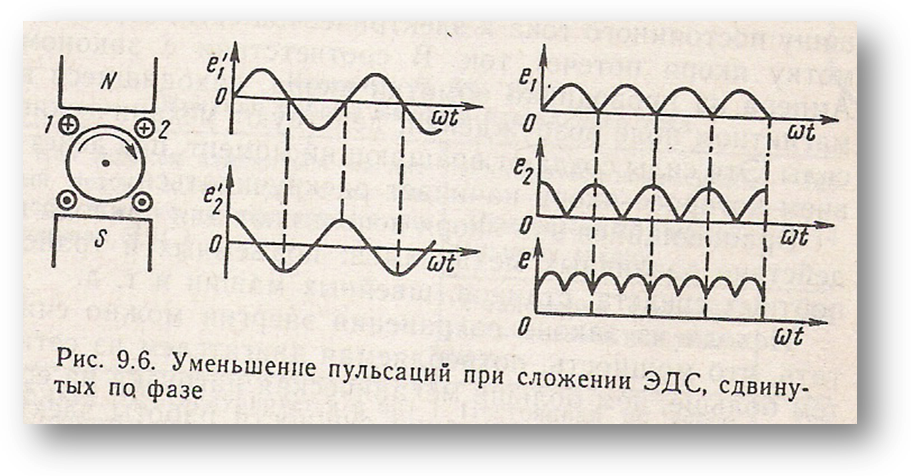

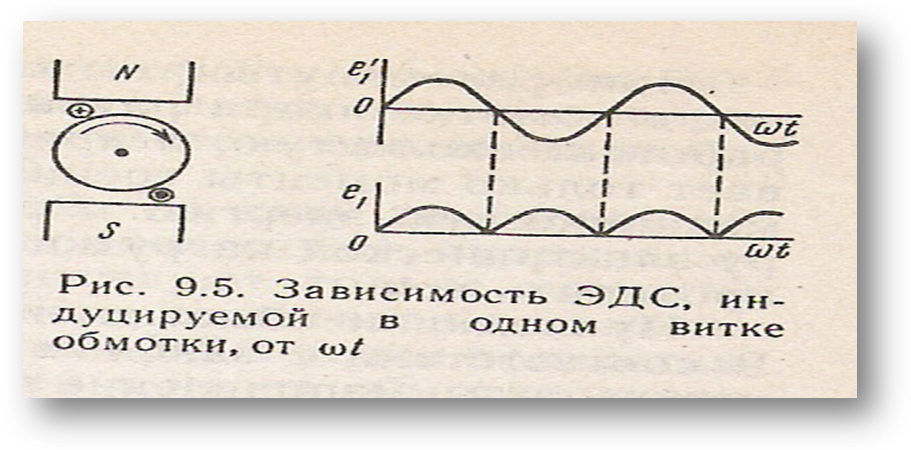

Приведенная формула, выражающая закон электромагнитной индукции, показывает, что для индицирования постоянной ЭДС £ необходимо равномерно с (с постоянной скоростью) увеличивать или уменьшать магнитный поток Ф. Однако равномерное увеличение или уменьшение магнитного потока в течение длительного времени технически осуществить невозможно. Поэтому получение постоянной ЭДС в устройствах, основанных на законе электромагнитной индукции, невозможно. В реальном генераторе постоянного тока магнитный поток, пронизывающий каждый виток обмотки якоря, периодически изменяется. Соответственно изменяется и ЭДС в каждом витке обмотки по значению и направлению.
54.Классификация электрических двигателей. Вращающий момент, уравнение механического состояния.
Двигатель постоянного тока. Если подключить машину постоянного тока к электрической сети, через обмотку якоря потечет ток. В соответствии с законом Ампера на проводники обмотки якоря, находящиеся в магнитном пате возбуждения, действуют механические силы. Эти силы создают вращающий момент, под действием которого якорь начинает раскручиваться.
Вращающийся вал якоря используют для привода в действие различных механизмов: подъемных и транспортных средств, станков, швейных машин и т. д.
Исходя из закона сохранения энергии можно считать, что мощность, потребляемая двигателем из сети, тем больше, чем больше механическая нагрузка на его валу. Однако для понимания сущности работы электрического двигателя важно проследить, каким образом изменение механической нагрузки сказывается на электрической мощности, потребляемой двигателем.
По закону электромагнитной индукции, противо-ЭДС прямо пропорциональна скорости изменения магнитного потока, пронизывающего витки обмотки якоря. Следовательно, с уменьшением частоты вращения якоря уменьшается и противо-ЭДС.
Если механическая нагрузка на валу двигателя отсутствует (двигатель работает вхолостую), вращающему моменту двигателя препятствуют только моменты трения и частота вращения якоря достигает максимального значения. При этом противо-ЭДС почти полностью компенсирует напряжение сети и через обмотку якоря проходит минимальный ток. Соответственно электрическая мощность, потребляемая из сети, минимальна.
При подключении механической нагрузки частота вращения якоря уменьшается, а следовательно, уменьшится и значение противо-ЭДС. Ток и электрическая мощность, потребляемые двигателем из сети, возрастут.
Таким образом, противо-ЭДС в двигателе выполняет функции дросселя, регулирующего поступление мощности из сети.
