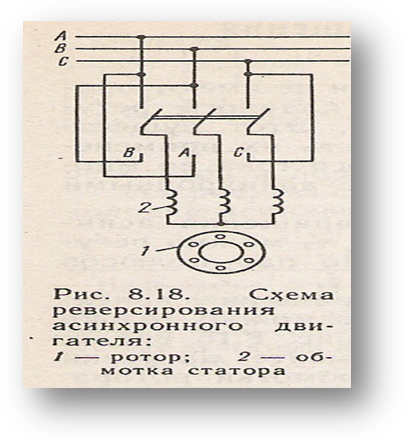

50.Схема пуска асинхронных двигателей с короткозамкнутым ротором.
ПУСК АСИНХРОННОГО ДВИГАТЕЛЯ
Прежде чем включить асинхронный двигатель в сеть, нужно определить схему соединения его обмоток, соответствующую номинальному режиму работы.
Предположим, что линейное напряжение сети 220 В, а в паспорте двигателя указано напряжение 220/380 В. При этих условиях обмотки нужно соединить треугольником, чтобы напряжение на них соответствовало расчетному.
Потери в обмотках Р- (потери в меди) пропорциональны квадрат)' тока и существенно изменяются при изменении нагрузки двигателя. Потери на гистерезис и вихревые токи в магнитопроводе Р< (потери в стали) практически не зависят от нагрузки, так как магнитный поток асинхронного двигателя при изменении нагрузки почти не меняется. Механические потери обусловлены трением в подшипниках и о воздух вращающихся частей двигателя. Добавочные потери Рго6 определяются пульсациями магнитного потока вследствие зубчатого строения магнитопровода и другими трудно учитываемыми факторами. КПД асинхронного двигателя зависит от нагрузки.
Важной характеристикой асинхронного двигателя является его коэффициент мощности cos <f. Он показывает какая часть полной мощности, поступающей из сети, расходуется на покрытие потерь и преобразуется и механическую работу. Коэффициент мощности асинхронного двигателя зависит от нагрузки, достигая значений 0.7—0.9 при номинальном режиме работы и снижаясь до 0,2-0,3 при холостом ходе.

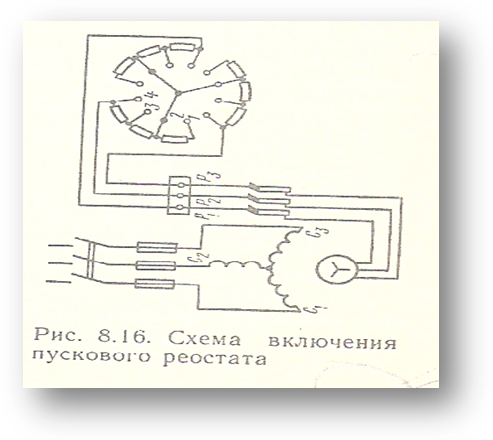

51.Пуск в работу асинхронных двигателей с фазным ротором.
На практике при пуске асинхронного двигателя для ограничения пусковых токов его обмотки кратко -временно соединяют звездой. Переключение с треугольника на звезду и обратно осуществляют специальным переключателем. Такое переключение не про- изводят, если рассматриваемый двигатель включают в сеть с линейным напряжением 380 В. В этом случае его обмотки и при пуске, и при номинальном режиме работы должны быть соединены звездой.

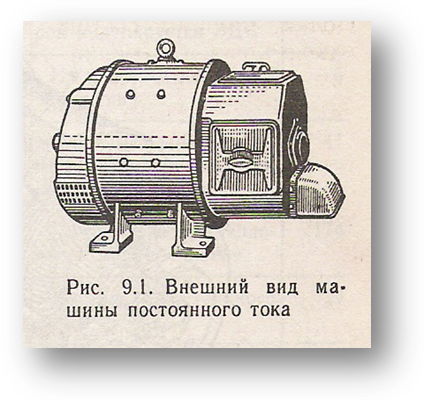

52.Устройство, принцип действия и классификация машин постоянного тока.
По назначению электрические машины постоянного тока делятся на генераторы и двигатели.
Генераторы вырабатывают электрическую энергию, поступающую в энергосистему; двигатели создают механический вращающий момент на валу, который используется для привода различных механизмов и транспортных средств.
Свойство обратимости не следует противопоставлять определенному назначению машины, которая обычно проектируется и используется либо как двигатель, либо как генератор. Генератор и двигатель отличаются расчетными и конструктивными особенностями. Поэтому использование двигателя в качестве генератора или генератора в качестве двигателя приводит к ухудшению эксплуатационных характеристик машин, в частности к снижению коэффициента полезного действия.

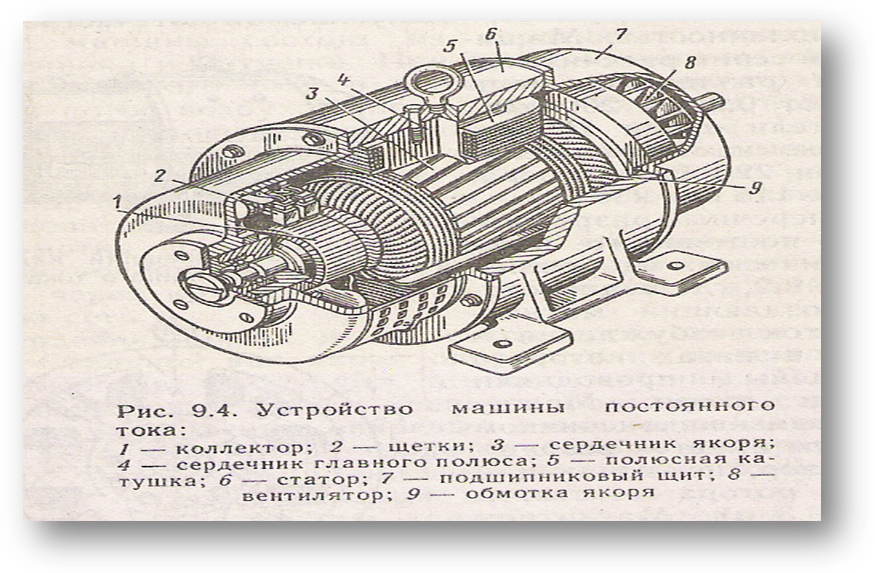

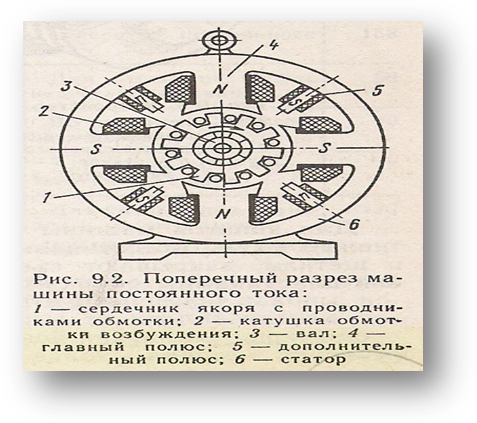

В любой машине постоянного тока четко выделяются подвижная и неподвижная части. Подвижную (вращающуюся) часть машины называют ротором, неподвижную — статором.
Сердечник якоря и коллектор крепятся на одном валу. Стальной вал якоря опирается на подшипники, закрепленные в боковых щитках машины. В свою очередь боковые щитки крепятся болтами к статору.
Для уменьшения вихревых токов и связанных с ними тепловых потерь сердечник якоря набирают из тонких листов электротехнической стали, изолированных друг от друга лаковым покрытием. Коллектор набирают из медных пластин, разделенных миканитовыми прокладками. Поверхность медных пластин специально обрабатывают, чтобы повысить их устойчивость к истиранию.
Машины постоянного тока обычно имеют принудительное воздушное охлаждение, осуществляемое вентилятором, насаженным на вал якоря. Для мощных машин выработаны системы водородного, а также водяного охлаждения.
Для защиты машины от пыли и влаги конструктивные окна, обеспечивающие доступ к коллектору и щеткам, закрывают съемными стальными лентами. ПРИНЦИП РАБОТЫ МАШИНЫ ПОСТОЯННОГО ТОКА
Для понимания сущности работы электрической машины необходимо вспомнить физические законы, которыми описываются основные электромагнитные явления: закон электромагнитной индукции, закон Био —Савара, закон Ампера. Эти законы вместе с законами Кирхгофа и Ома позволяют описать основные процессы, происходящие в электрических машинах.
Работа любой электрической машины (генератора или двигателя постоянного и переменного тока) характеризуется взаимодействием двух направленных навстречу друг другу вращающих моментов, один из которых создается механическими, а другой — электромагнитными силами. Кроме того, работа двигателя и генератора характеризуется взаимодействием напряжения сети и ЭДС, возникающей в обмотке якоря.
