2. Общее описание прибора

«ORION» - это ультразвуковой диагностический прибор, обеспечивающий получение ультразвукового изображения в реальном времени.

Прибор предназначен для обследования органов брюшной полости, малого таза, сердца, малых органов и др. Прибор может применяться в акушерстве, гинекологии, педиатрии.

Высокое качество получаемого ультразвукового изображения обеспечивается электрон­ной динамической фокусировкой и динамической апертурой в реальном времени во всем диапазоне глубин при высокой частоте кадров.

Наличие различных режимов изображения, возможность одновременного подключения нескольких УЗ-датчиков и простота их переключения, программы проведения базовых и при­кладных измерений.

К прибору «ЭХОСКАН-10» для регистрации результатов обследования может быть под­ключен термопринтер или поляроидный фотоаппарат.

2.1. Принцип действия прибора

Принцип действия прибора заключается в излучении акустических сигналов высокой частоты, последующем приеме отраженных сигналов, их преобразовании, усилении и отображении на экране монитора в виде полутонового изображения.

Биологические ткани человеческого организма обладают разными акустическими свой­ствами, т.е. в одних тканях излученный ультразвуковой сигнал затухает и рассеивается в большей степени, в других - в меньшей. На границе тканей с отличающимися акустиче­скими свойствами ультразвуковой сигнал частично отражается. Чем больше отличаются граничащие ткани по своим акустическим свойствам, тем сильнее отражение. Анализируя отраженные сигналы можно получить информацию о структуре тканей.

Для формирования двухмерного ультразвукового изображения в приборе использован принцип сканирования, который заключается в последовательном изменении направления излучения и приема ультразвукового сигнала. Принятые и обработанные сигналы по всем направлениям отображаются на экране монитора, представляя собой сечение тела челове­ка плоскостью сканирования.

Широкая область применения прибора определяется возможностью использования не­скольких видов сканирования: линейного, конвексного и микроконвексного.

Практическая часть.

1. Изучение работы прибора в В-режиме;

1.1. Нанесли слой геля на исследуемый предмет;

1.2. Включили прибор в режим В;

1.3. Выбрали линейный датчик;

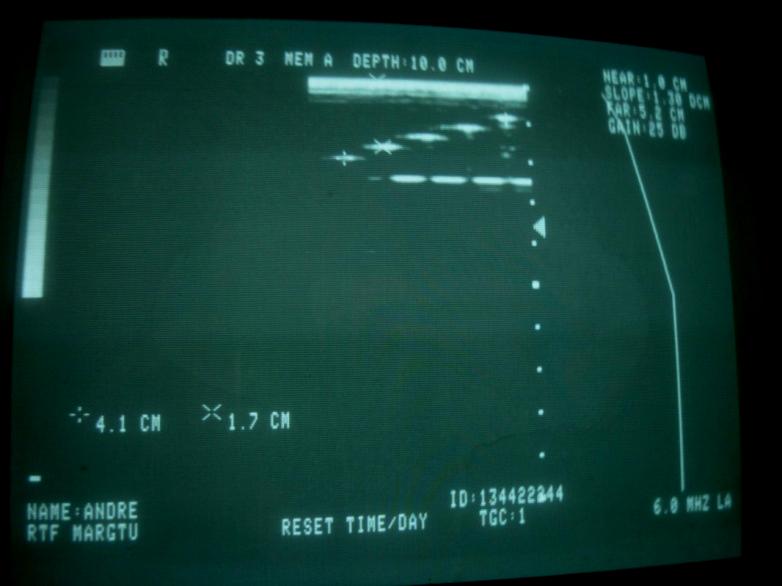

Объект исследования:

Путем перемещения датчика по предмету нашли данное изображение и добились более четкого изображения на экране прибора.

1.5 Зафиксировали изображение на экране кнопкой FREEZE.

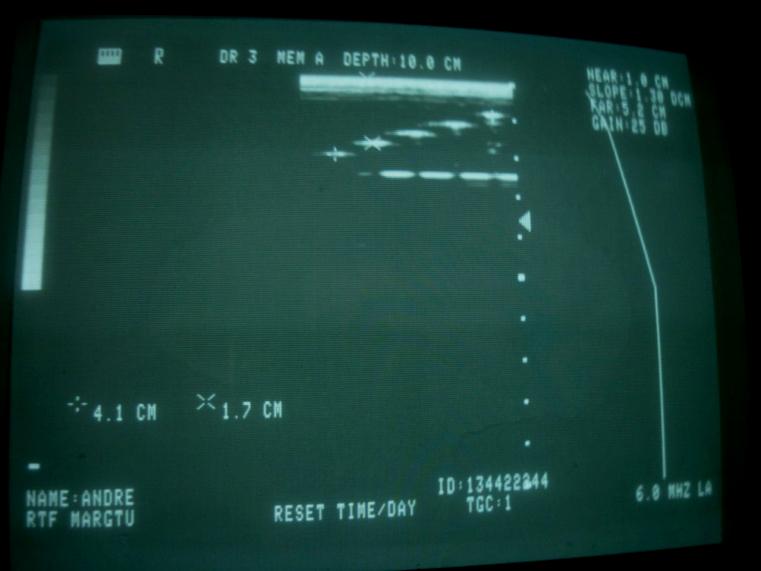

1.6. Произвели необходимые измерения с помощью светового пера и джойстика:

-выяснили количество «точек» в данном предмете (5 точек);

-вычислили расстояние от 1-ой до 5-ой (1-ая – близкая к датчику);

получили расстояние = 4.1 см

-нашли глубину расположения 4-ой точки;

глубина расположения = 1.7 см (1.7*1.8=3.06 см – натуральная величина)

-нашли длину плоскости (линии);

получили длину линии = 4.0 см

-нашли глубину расположения плоскости (линии);

глубина расположения линии = 2.5 см(2.5*1.8 = 4.5см – натуральная величина)

*Так как прибор уменьшает натуральную величину в 1.8 раза, то все полученные измерения глубины предмета нужно умножить на 1.8.

2. Открыли заднюю стенку прибора, нашли платы (ASP, MEM, GRL) и, пользуясь технической документацией выяснили что они выполняют:

ASP (устройство обработки аналоговых сигналов).

Функции, выполняемые ASP являются:

• Усиление и преобразования радиочастотных сигналов.

• Низкочастотная фильтрация сигнала.

• Преобразование аналогового сигнала в  цифровой код

GRL(Graphics layer)

GRL предназначена для:

• Выполнение графических операций.

• Выполнение световое настройки экрана.

• Создание стандартного композитного видеосигнала путем наложения трех слоев видео. Они представляют собой графический слой, слой с изображением, и характер слоя.

• Контроль включения / выключения внешних периферийных устройств, таких как видеомагнитофон, камера и т.д.

MEM (memory )

• Хранение данных сканирования в IBC.

• Покадровая обработка данных.

• Ввод/вывод данных .

• Передача данных в VOB.

• усреднения данных по пикселям.

Эти функции позволяют одновременно хранить новые данные УЗИ и считывать сохраненные данные для отображения.

Вывод: Выполнив данную лабораторную работу мы ознакомились с принципами функционирования аппаратуры ультразвуковой диагностики, изучили устройство и методику работы с ультразвуковым диагностическим сканером «ORION».

1 Конвексный датчик (Convex probe) - это линейный датчик с изогнутой рабочей поверхностью, благодаря которой производится линейное и угловое сканирование.
