2.4.Задача 4 Расчет пускорегулирующих сопротивлений двигателя постоянного тока
Задача выполняется по результатам решения задачи№3
Краткие теоретические сведения
Расчет пускорегулирующих сопротивлений двигателей постоянного тока.
+
-

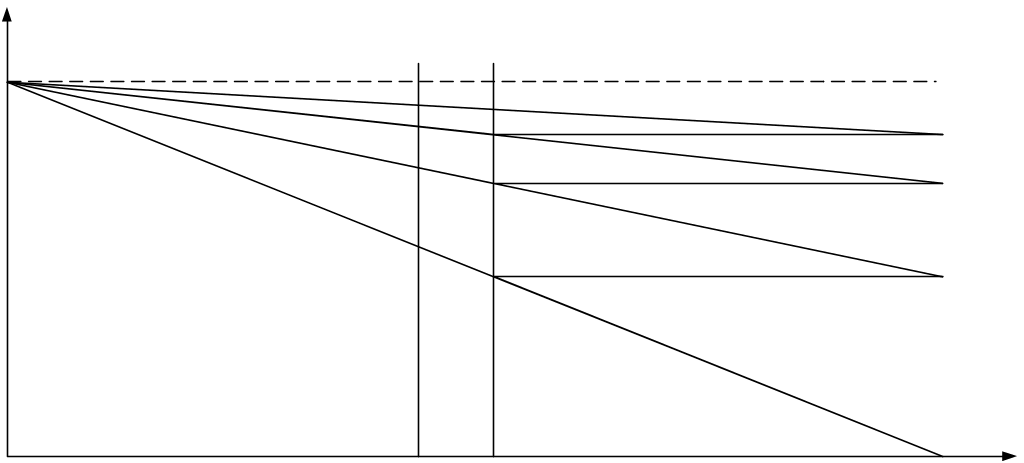

Г рафоаналитический метод.
ω*
ω0=1
a
b
c
RA
7
М
-
5
6
d
RВШ3
4
e
R3
2
3
RВШ2
1
f
R2
I*(M*)
1,2=I2*
1
RВШ1
R1
I
+
I2* - наименьший ток при пуске.
I1*=(2-2,5) I2*=(1,1-1,2) I2*>I2СТ*(нагрев)
Меньшее значение- нормальный пуск, большее значение – форсированный пуск.
1-2-3-4-5-6-7-b – пусковая диаграмма.
RВШ1, RВШ2, RВШ3 – сопротивления секций пускового реостата.
R1, R2, R3 – сопротивления ступеней реостата.
Примем за единицу отрезок af, при изменении скорости от нуля до ω0значение сопротивления будет изменятся пропорционально RНОМ
af = 1 = RH* = ω0
R1* R2* R3* RA*
RВШ1* = R1* - R2* RВШ2* = R2* - R3* RВШ3 = R3* - RA*
RВШ1 = RВШ1* RH RВШ2 = RВШ2* RH RВШ3 = RВШ3* RH
Аналитический метод.
При аналитическом способе расчета должно быть задано число ступеней пускового реостата или отношение: ; . (3)
m – число ступеней пускового реостата.
R1 = R2λ R2 = R3λ R3 = RAλ R1 = RAλ3 R2 = RAλ2
Порядок расчета
Задаемся значением I1= (2-2,5)I1н или I1*=2-2,5; I2= (1,1- 1,2) Iн или I*2=1,1-1,2 Определяем отношение токов при пуске =I1*/I2* Строим пусковую диаграмму 1-2-3-4-5-6-7 Строим пусковую диаграмму по приведенным значениям сопротивлений пусковой диаграммы R1*=ас/а R2*=аd/а R3*=ас/а Rд*= ав/а Определяем сопротивление ступеней и секций пускового реостата в именованных единицах: R1= R1*1.03 R2= R2*1.03 R3= R3*1.03 Rвн1= R1-R2 Rвн2= R2-R3 Rвн3= R3-Rя Определяем отношение токов при пуске =I1*/I2* Определяем сопротивления ступеней R1=Uн/(I1*Iн) R2=R1/ R3=R2/ Rя=R3/ Определяем сопротивления секций Rвш1=R1-R2 Rвш2=R2-R3 Rвш3=R3-Rя
|
а b
c d
e
01*
1
3
5
7
2
6
4
1 I2* 2 I1* I*
2.5.Задача №5 Расчет производится по примеру в учебнике (1 .Стр150., Пример 6.3)
Пример расчета.
Дано Uн=220 B Pн =8 кВт н=87,5 nн=3000 об/мин Rвн=0,5Rн=3,025 K=0,5 =0,5 =0,7 |
Решение: I 1) Находим номинальное скольжение
2) Находим угловую скорость
3) Находим номинальную угловую скорость
4) Определяем скорость идеального х.х. номинального момента
5) Определяем критический момент
6) Определяем критическое скольжение
7) Определяем момент и чертим таблицу
|
|
