18 Сегментные фермы с клееными верхним поясом

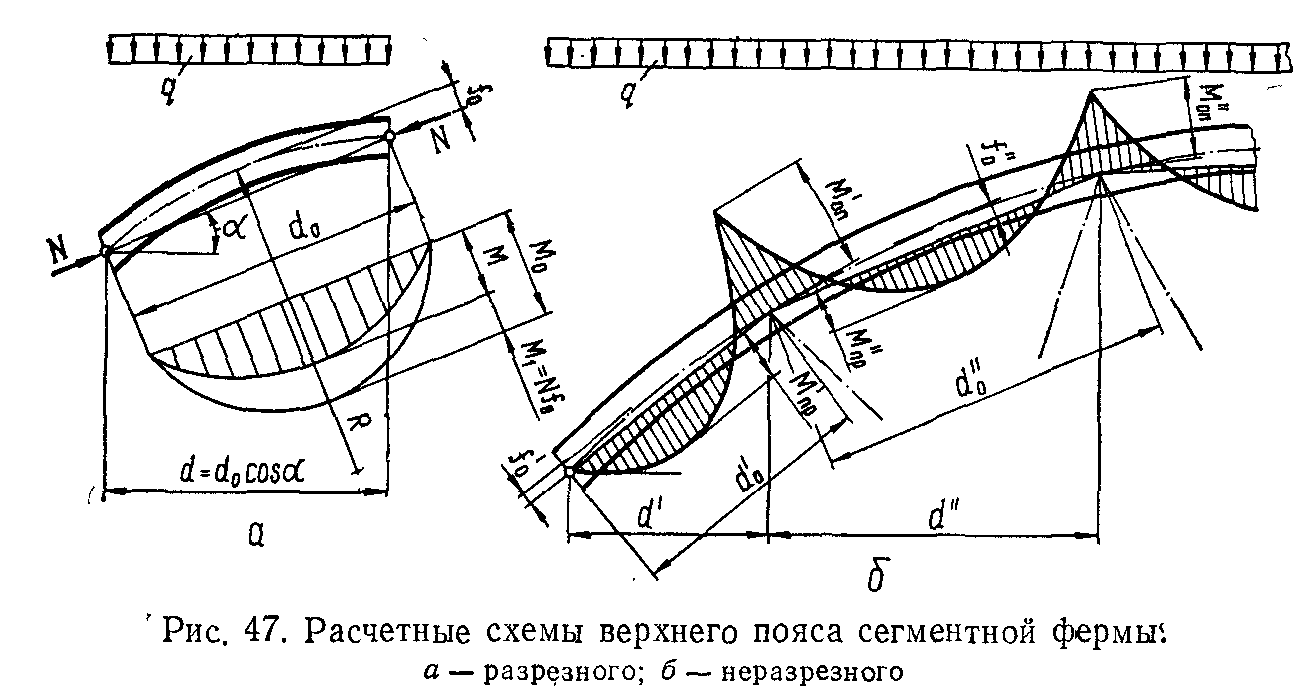

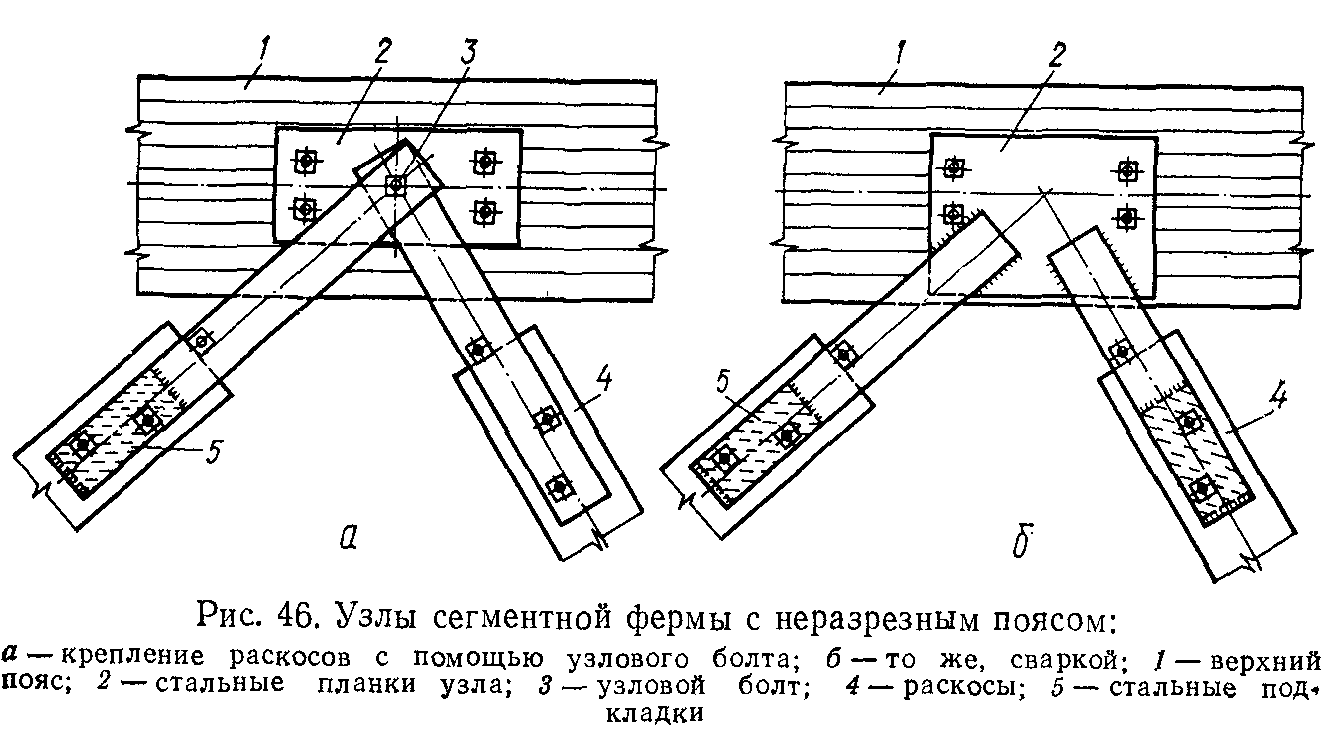

Основной недостаток- сложность устройства крыши. Усилия в верхнем поясе почти одинаковы по всей длинне. Верхний пояс может быть выполнен из отдельных частей или цельным. Раскосы фермы крепят к узловым болтам с помощью накладок. Усилия в решетке малы.
32. Деревянные конструкции цельного сечения. Деревянные настилы, обрешетка
Конструкции цельного сечения(из одной доски, одного бруса, одного бруска)напимер(настилы, прогоны,балки цільного сеч,стропила) Конструкция настила зависит от их назначения.В покрытиях с трёхслойной рубероидной кровлей, наклеенной на мастике, прим настил из двух слоёв досок. Настилы бывают:-сплошные и сквозные; однослойные и двухслойные. При двухслойных настилах верхний слой – защитный, а нижний рабочий и рассчитывается. В сквозном настиле зазоры небольшие, если расстояние большое – это обрешетка. Настилы бывают поперечные и наклонные. Продольный наклонный настил крепится к прогонам. Вып из тонких досок(16,19,22,25мм). Расстояние между прогонами большим быть не может 80-150см.

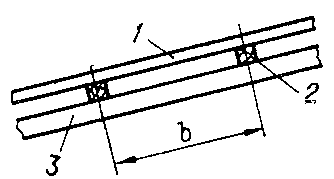

1-настил; 2-прогон;3-несущая конструкция. В некоторых случаях целесообразно выполнять настилы и обшивки из заранее заготовленных щитов заводского изготовл. Щит должен укладываться на 3 прогона. Настил расчит на 2 сочетания нагрузок: 1-нагр от всей кровли и снега; 2-собств вес настила и монтажная сосредоточ нагрузка 100кг с коэф надёжности 1,2.
от монтажной нагр
Обрешетку из брусков расп вдоль здания проверяют на косой изгиб. Настилы обрешетки и подшивки закрепляют к конструкции гвоздями.

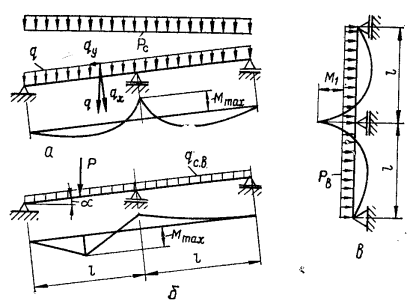

33. Системы деревянных прогонов В покрытиях применяют прогны: разрезные, консольно-балочные, неразрезные.
Данная система простая но прим редко
Вып из брёвен или брусьев. Шарнир вып косыми прирубами. Если а=0,1465l
прогиб в 2.5 раза меньше
а=0,2113l ;
Применяют при небольшех пролётах.

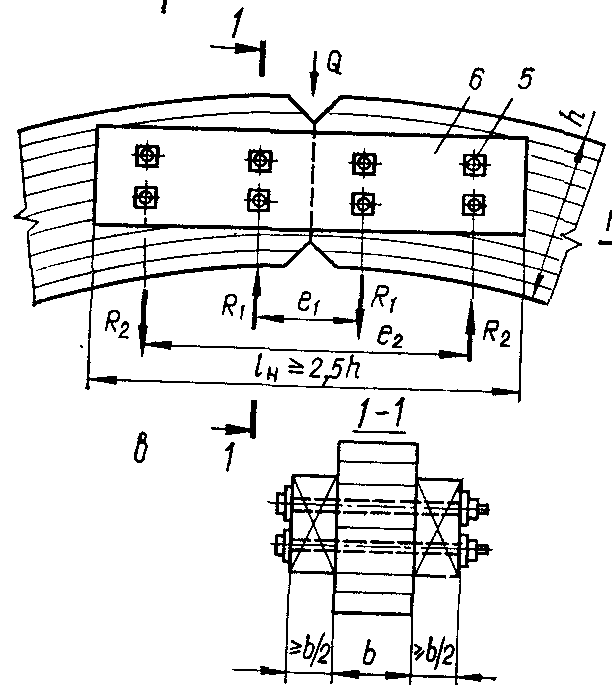

; Поперечная сила Q, по ней рассчитываются гвозди. ; ;
Тгв-несущая способность гвоздя.
34. Деревянные стропила. Для опирания настилов и обрешетки крыши, укладываемых вдоль здания, предусматривают наклонные балки – стропила, выполняемые из досок или тонкомерных брёвен. При расположении настилов вдоль ската их опирают непосредственно на прогоны. Расстояние между стропилами и прогонами принимают 1-1.5м. В двухскатнух крышах стропила соседних скатов соед в коньке гвоздями или болтами.В этом случае скатные составляющие нагрузки уравновешиваются и прогоны не будут испытывать косого изгиба. Стропила рассчитывают как свободно лежащиенаклонные балки на двух опорах(прогонах). Постоянную от покрытия, снеговую и ветровую берут из ДБН В.1.2-2-2006. Ветровую нагр учитывают только при углах наклона кровли >300. Вертикальную распред нагрузку собирают с грузовой площади и разбивают на нормальную и скатную. При уклонах кровли до300 скатную составляющую ввиду её незначительной величины не учитывают и стропильные ноги рассчитывают только на поперечный изгиб. При больших уклонах кровли строп ноги рассчитывают на сжатие с изгибом.

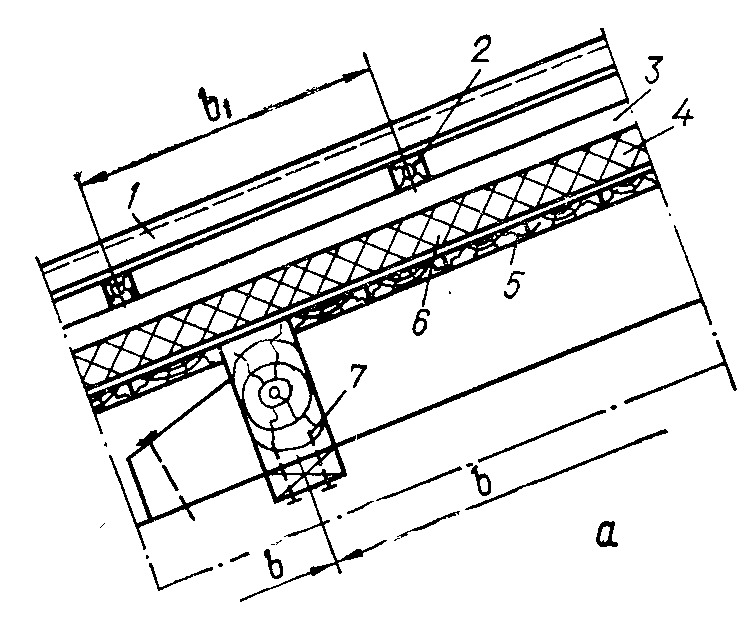

1-покрытие кровли 2-обрешетка 3 – стропила 4-утеплитель 5-подшивка 6-пароизоляция 7-прогон

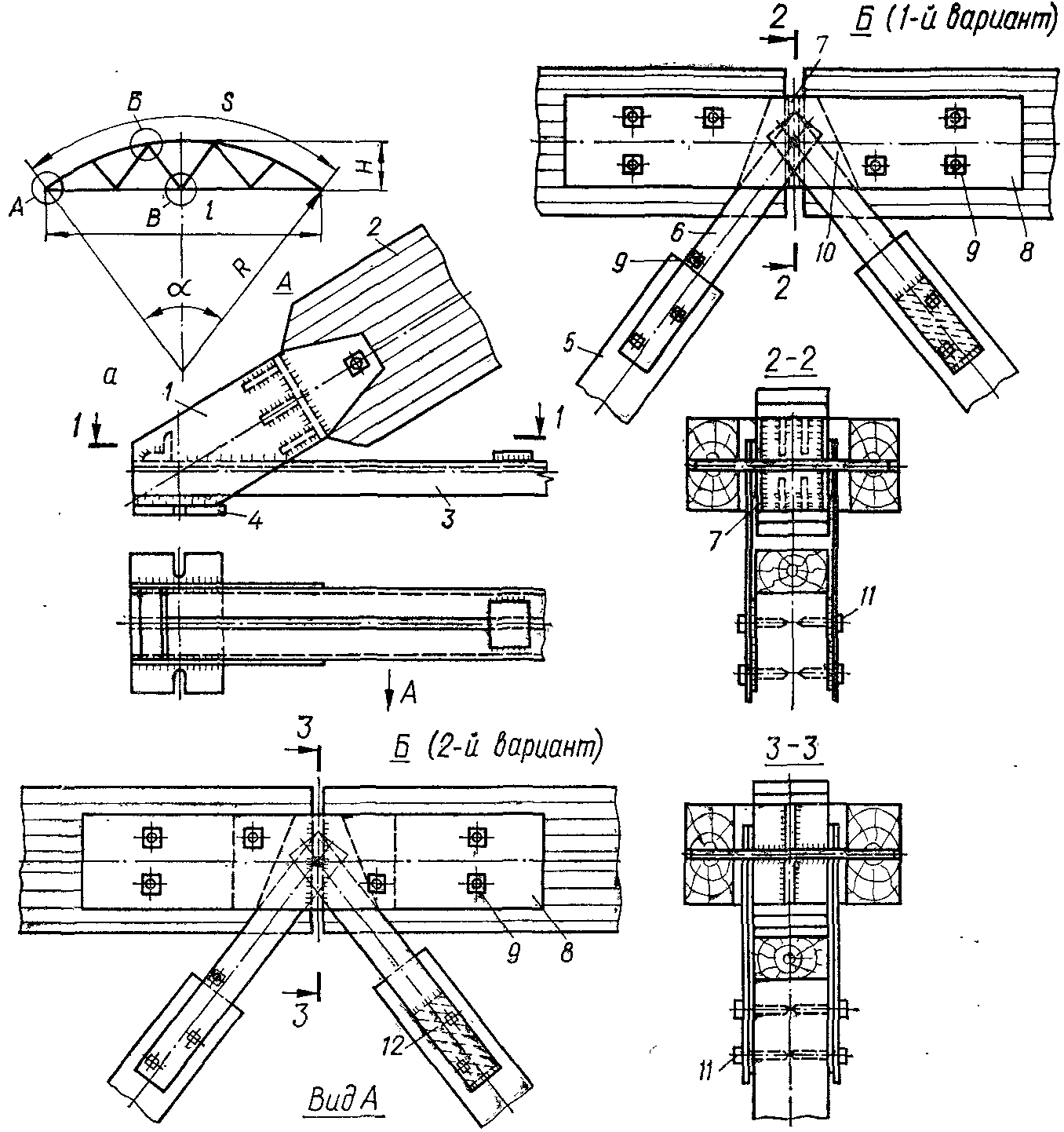

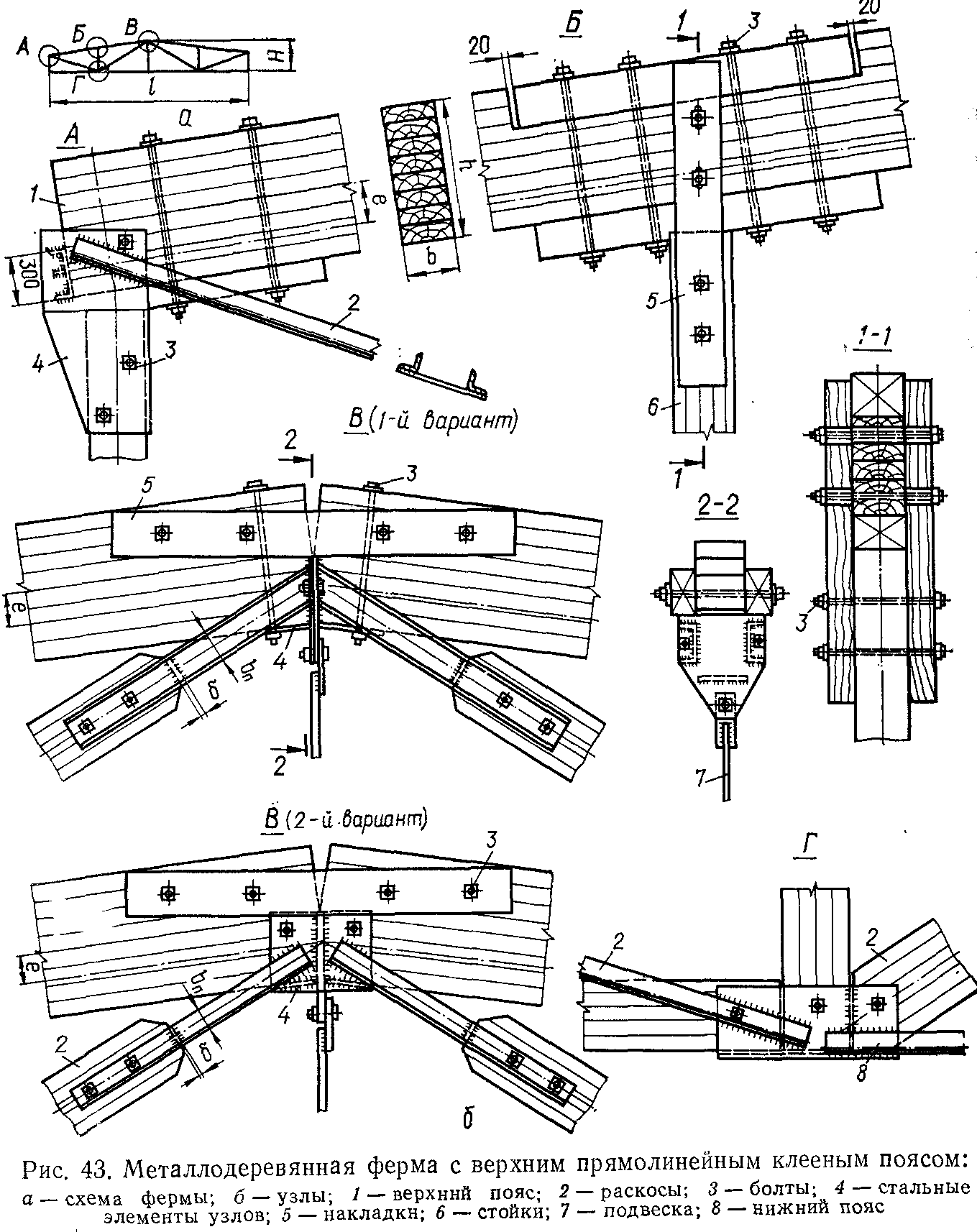

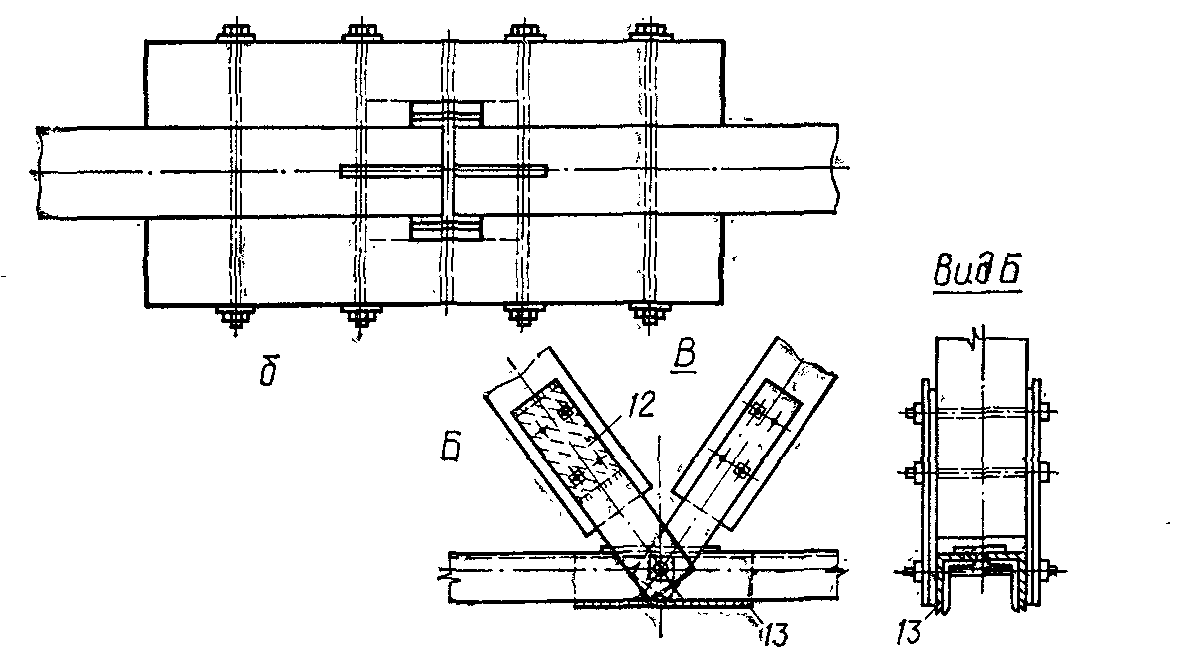

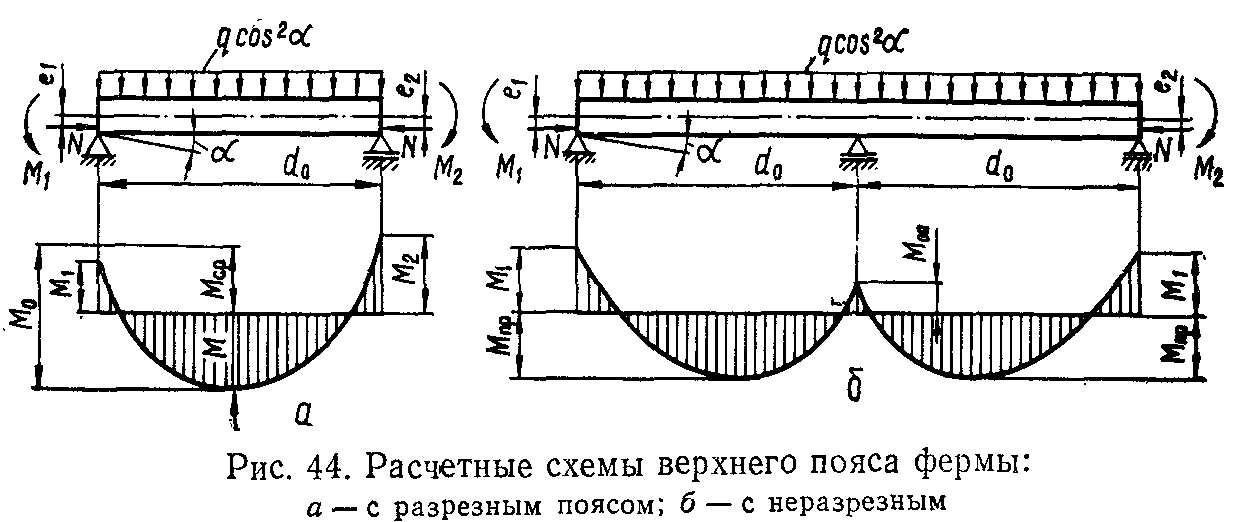

19,20,21а Металлодеревянные фермы. Узлы
Верхние пояса изготавливают прямоугольного сечения неразрезными от опоры до конька, если нельзя изготовить длинные элементы то стыкуют в каждом узле. Нижний пояс ферм из профильной или круглой стали.
25. Дощат. клееные балки
30. Дер.фанерн. балки с плоской стенкой
Фанерная стенка
Дощатые пояса
Ребра жесткости.
45. Трехшарнирные рамы. Конструкции карнизного узла
Расчет схема

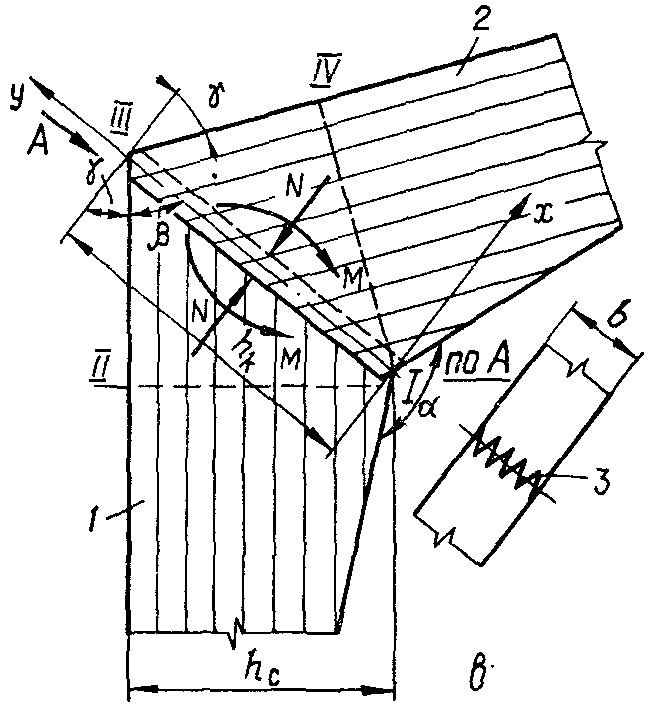

Т рехшарнирные рамы рекомендуется применять для зданий небольшой высоты 4..6 м. пролетом не более 30 м в связи с возникновением значительных изгибающих моментов в карнизных узлах и трудностью изготовления. По расходу материалов они менее выгодны чем арки.. Выполняются: дощато-клееные прямоугольные, переменного сечения по длине стоек и ригелей. Соединяют стойки и ригели в карнизном узле в зависимости от условий изготовления. По биссектрисе карнизного узла с помощью зубчатого стыка. 1-стойка
2-ригель
3-зубчатый стык
Осуществляется
фрезерованием
готовых элементов
стоек и ригелей и
последующим
склеиванием.

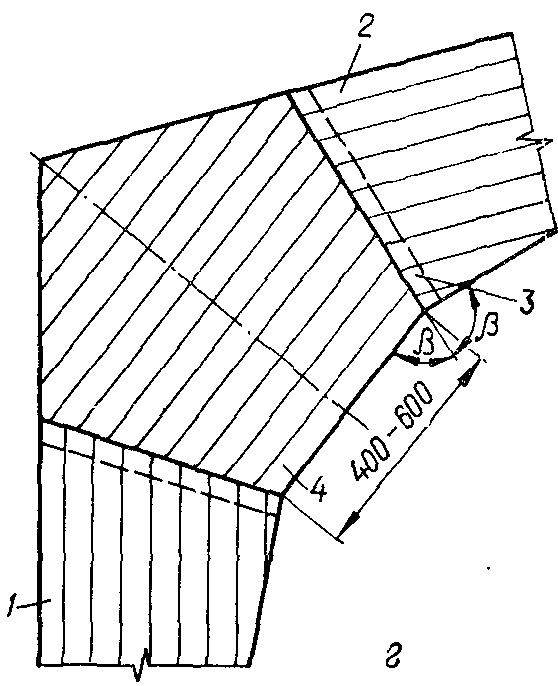

Для экономии древесины карнизный узел выполняется с вклеенной вставкой, соединяемой со стойкой и ригелем зубчатым стыком. При этом напряжения в узле от момента воспринимаются цельным сечением вставки в отличии от узла без вставки, где напряжения действуют под углом к волокнам.
Можно соединить с
помощью болтов
располагая их по
окружности. Ригель
выполняется более узким
и устанавливается в
прорезь верхней части
стойки

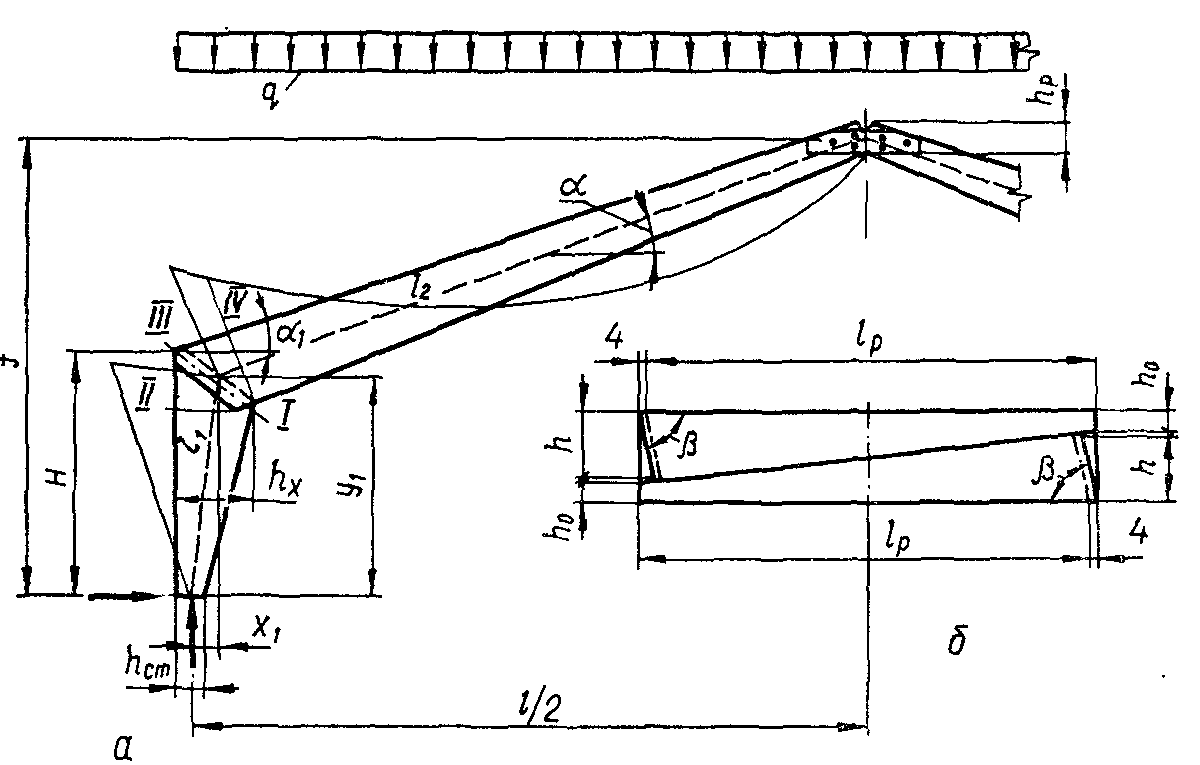

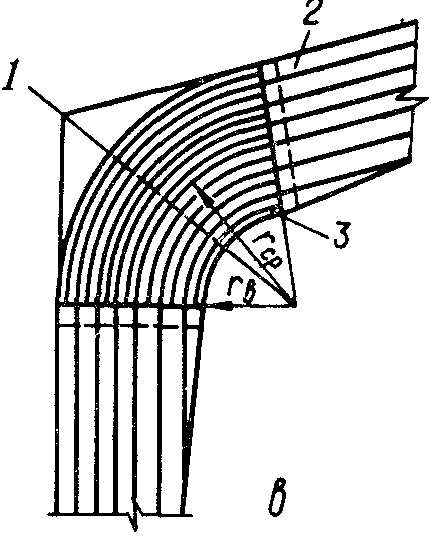

В гнутоклееных рамах полурамы изготовляют из гнутьем тонких досок толщиной 16..19 мм. По длине стойки и ригель могут быть переменного сечения.
Криволинейную часть
можно заменить вставкой,
соединяемой с ригелем и
стойкой зубчатым стыком.
Крепление вставки
предпочтительней так как
увеличена площадь клеевых
швов за счет разных длин
досок вставки.

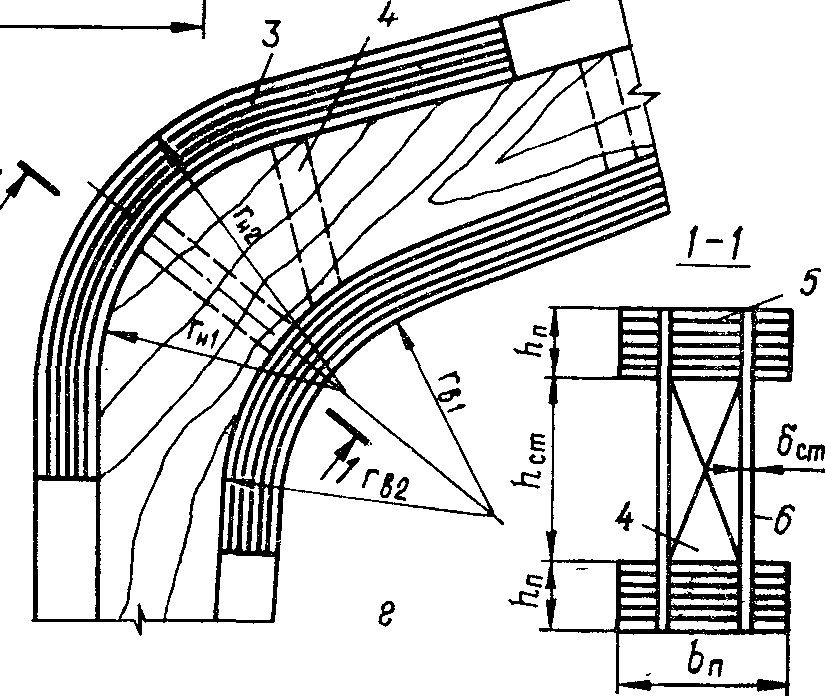

Клееные фанерные рамы проектируют двутаврового или коробчатого сечения. В деревянных поясах доски располагают параллельно кромкам поперечного сечения, а волокна наружных шпонов- параллельно внешнему контуру стоек и ригелей. Ребра в местах стыкования фанеры стенок, карнизном узле.
3-вставка
4-ребра жесткости
5-пояса
6-фанер стенка
Узлы трехшарнирных рам. (опорный и коньков)
Опорный и коньковый шарниры ввиду относительно небольших усилий выполняют в виде простейших лобовых упоров с накладками на болтах или металлических башмаков. Высоту сечения ригеля hp в коньке принимают не менее 0,3, а стойки у фундамента не менее 0,4 высоты сечения в карнизном узле hK.
5-болты
6 –дерев накладка
Накладки из
толстых досок
65x100

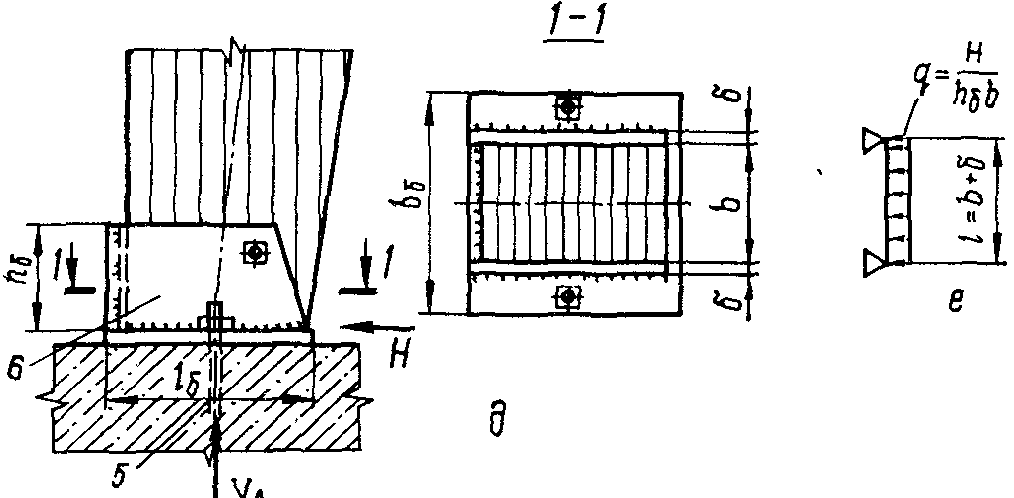

5 –анкерный болт 6 –стальной башмак
В узле проверяют на смятие от усилия N торец, на изгиб накладки от момента M=Qe\2 и болты R1=Q\(1-e1\e2)<Tбол Nбол . В опорном узле проверяют торец стойки на смятие вдоль ее волокон от действия вертикальной опорной реакции и боковую поверхность на смятие поперек волокон древесины стойки на действие распора. Так же рассчитывают на изгиб опорную горизонтальную и упорную стальные пластины.

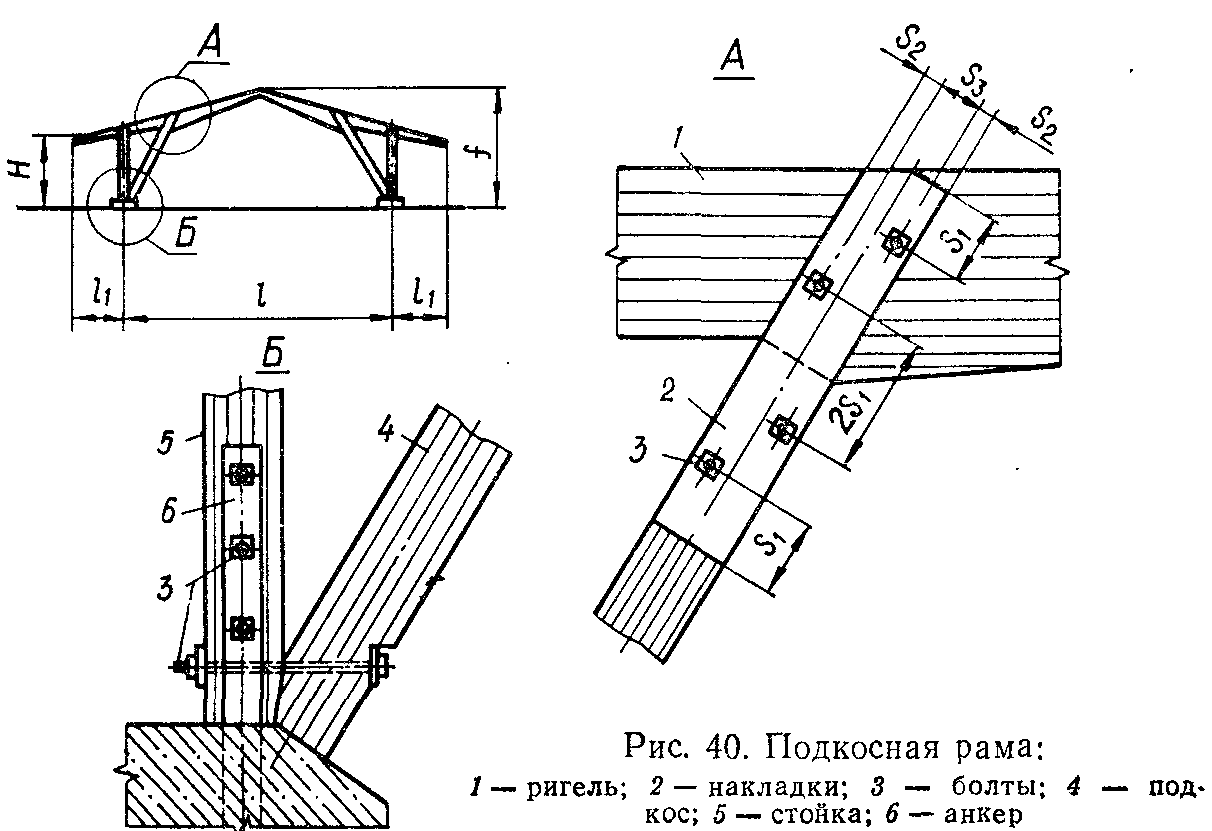

Трехшарнирные рамы с подкосами
1
2

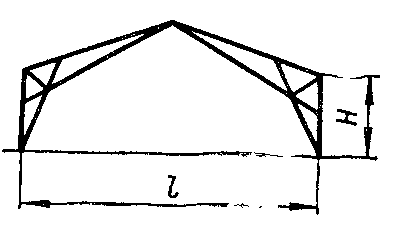

Рамы выполняются из отдельных заранее заготовленных элементах- стоек, подкосов и ригелей со сборкой их на месте строительства. Ригели проектируют клееными переменного по длине сечения в соответствии с действующими на разных участках усилиями. При необходимости они могут иметь большой вынос консоли. Крепление стоек и подкосов к ригелю и фундаменту осуществляется с помощью накладок и болтов.
Рама 1 выполняется из бревен или брусьев с соединением в узлах на лобовых упорах и болтах.
Для определения усилий в ригеле рамы с консолью снеговую нагрузку располагают по всему пролету, на его половине, и только на консолях. Ригель проверяют по формуле
А стоики и подкосы - на прочность
На устойчивость –
-коэф. продол изгиба к-коэф. учит. перемен сечен.
В узлах рассчитывают крепежные элементы и проверяют упоры на смятие.
