29. Конструкция дощато-гвоздевых балок с двойной перекрестной стенкой. Основы расчета

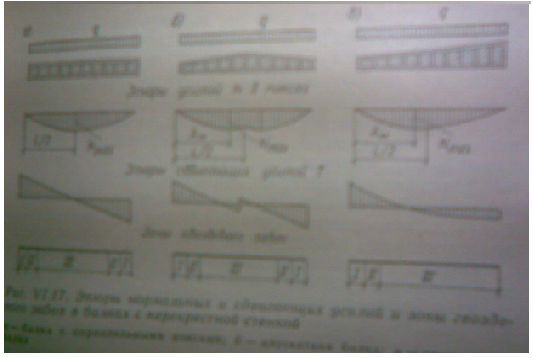

Балки двутаврового сечения с перекрестной дощатой стенкой на гвоздях явл-ся конструкциями построечного изготовления. Они состоят из дощатых или брусчатых поясов, перекрестной стенки из досок и ребер жесткости. Верхние и нижние пояса выполняют из досок толщиной 4-6см. Перекрестная стенка состоит из двух слоев досок, общая толщина к-рых д/б равна толщине доски пояса. Доски стенки расположены под углом 45°. Пояса соединяют гвоздями со стенкой. Ребра жесткости ставят ч/з 1/8-1/10 пролета. Ребра жесткости делают из поясных досок по ширине вдвое меньше чем пояса, и прибивают теми же гвоздями, что и пояса. Стыки поясов устраивать там, где поперечная сила равна нулю, в покрытиях - обычно в середине пролета. В статическом отношении балка с перекрестной стенкой из досок явл-ся фермой многорешетчатой системы с растянутыми нисходящими от опор и сжатыми восходящими раскосами, к-рые образуют дощатую стенку. Поэтому нормальные усилия в балке воспринимаются только поясами, а стенка работает лишь на сдвигающие усилия, к-рые возникают м/у поясами и стенкой при изгибе балки.

Верхний пояс проверяют на продольный изгтб из плоскости с расчетной длиной, равной рвсстоянию между прогонами кровли

Кол-во нагелей в стыке нижнего пояса опр по усилию в поясе.
