5. Расчет опорной пластины на прочность.

Рисунок 5.1 Схема опорной пластины.

Пластина изготовлена из материала Сталь 3. Допускаемое напряжение для этого материала:

_{Исходные размеры пластины:}

_{Сила F будет эквивалентна распределенной нагрузке q.}

(5.1)

_{Та часть опоры. Где находится шарнир будем считать как абсолютно жесткую. Дальнейшая схема будет иметь вид:}

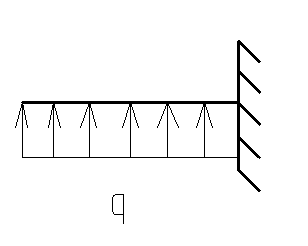

Рисунок 5.2 Расчетная схема опорной пластины.

Построим эпюру изгибающих моментов для донной балки.

(5.2)

Эпюра изгибающих моментов будет выглядеть:

Рисунок 5.2 Эпюра изгибающих моментов

Запишем условие прочности для данной балки.

(5.3)

_{Мmax- максимальный изгибающий момент}

Wz- осевой момент сопротивления

(5.4)

Заключение

В данном курсовом проекте были проведены расчеты на прочность, жесткость и устойчивость элементов домкрата автомобильного механического. С помощью этих расчетов мы подобрали оптимальные размеры сечений всех элементов. Расчеты показали что при данных размерах конструкция выдержит приложенные нагрузки.
