Учреждение образования
«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет химической технологии и техники
Кафедра механики материалов и конструкций
Специальность 1-36 01 08 – конструирование и производство изделий
из композиционных материалов
Пояснительная записка курсовой работы
по дисциплине «Механика материалов и конструкций»
Тема : Расчет на жесткость и прочность элементов домкрата автомобильного
механического.
Исполнитель
студент 2 курса группы 1 А.С.Никитенко
подпись, дата инициалы и фамилия
Руководитель
А.В.Спиглазов
должность, ученая степень, ученое звание подпись, дата инициалы и фамилия
Курсовая работа защищена с оценкой
Руководитель А.В.спиглазов
подпись инициалы и фамилия
Реферат
Пояснительная записка состоит из 21 страниц, 11 рисунков.
ВИНТ, ГАЙКА, РЫЧАГИ, ТЯГИ, ПЛАСТИНА ОПОРНАЯ, ЭЛЕМЕНТЫ КРЕПЕЖА, ЭПЮРЫ, ЖЕСТКОСТЬ. ПРОЧНОСТЬ, УСТОЙЧИВОСТЬ.
Цель выполнения курсовой работы по механике материалов и конструкций – приобретение навыков составления расчетной схемы и выполнения расчетов на жесткость, прочность и устойчивость типичных элементов конструкции изделий, относящихся к профилю специальности.
В пояснительной записке содержится расчеты на прочность жесткость и устойчивость. При расчете элементы домкрата приводились к простым схемам. Данные виды расчетов позволили определить геометрические сечения элементов при максимальных нагрузках.
Содержание
Введение 4
1. Расчет тяг на жесткость, прочность, устойчивость 5
1.1 Выбор расчетной схемы 5
1.2 Расчет тяг на жесткость и прочность 6
1.3 Расчет тяг на устойчивость 9
2. Расчет элементов крепежа на прочность 11
2.1 Расчет опорной втулки на прочность 11
2.2 Расчет резьбовой втулки на прочность 12
3. Расчет рычага на прочность 14
4. Расчет винта на прочность 17
5. Расчет опорной пластины на прочность 19
Заключение 20
Список использованных источников 21
Введение
В данной работе предоставлен домкрат автомобильный механический, который используется на монтаже для подъема легковых автомобилей на небольшую высоту.
Автомобильный домкрат состоит из: винта, гайки, рычагов, тяг, опорной пластины и элементов крепежа.
С помощью рычага винт приводится в движение, то есть начинает вращаться вокруг своей оси. Вращательное движение винта превращается в поступательное при помощи гайки, установленной во втулке. Вследствие чего создается необходимое рабочее усилие (прижим детали или ее высвобождение).
1. Расчет тяг на жесткость, прочность, устойчивость.
1.1 Выбор расчетной схемы

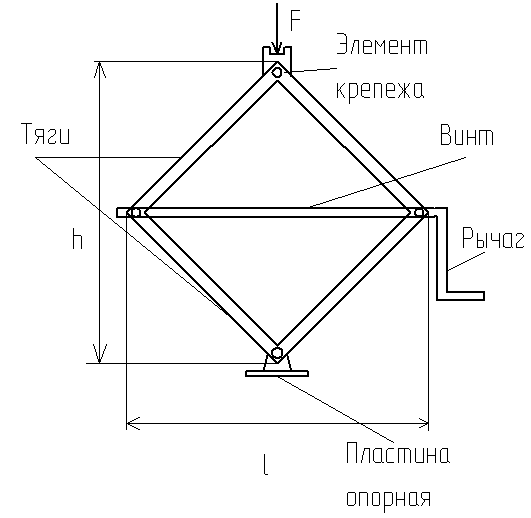

Рисунок 1.1 Внешний вид домкрата
Данную конструкцию домкрата можно представить в виде схемы отображенной на рисунке 1.1, которая состоит из следующих элементов: тяги, винт, рычаг, пластина опорная, и элементов крепежа. На данную конструкцию действует сила F Рассчитывать конструкцию будем по частям т.е каждый элемент отдельно.
