Содержание отчета

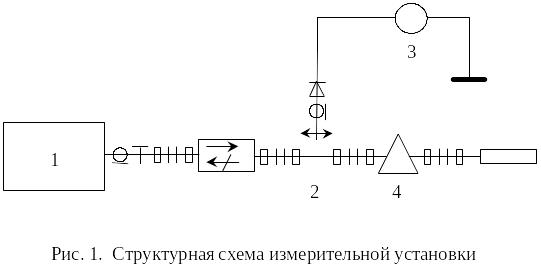

7.1. Отчет должен содержать название лабораторной работы; формулировку цели работы; схему установки; основные расчетные формулы и экспериментальные результаты.
7.2. Результаты работы должны содержать следующее:
7.2.1. Калибровочную таблицу измерительной линии по п. 6.4.4.
7.2.2. Частоту , на которой проводились измерения, длину волны в волноводе , постоянную распространения , положение условного конца линии , положение минимума напряжения , показания микроамперметра , напряжения , значение , модуль и фазу коэффициента отражения для исследуемого устройства.
7.2.3. Значения активных и реактивных составляющих полного нормированного сопротивления и проводимости исследуемого устройства.
8. Контрольные вопросы
8.1. В чем различия между характеристическим сопротивлением и полным нормированным волновым сопротивлением?
8.2. Каким образом определяются полные нормированные напряжение и ток в линии и какова их размерность?
8.3. Почему перед измерением полных сопротивлений измерительная линия должна быть откалибрована?
8.4. Каково полное нормированное сопротивление в плоскости КЗ? На расстояниях от плоскости КЗ?
8.5. Каков характер реактивности (индуктивный или емкостный) входного полного нормированного сопротивления исследованного устройства? Каким он станет, если между устройством и измерительной линией включить отрезок волновода длиной ?
9. Список литературы
1. Лебедев И.В. Техника и приборы СВЧ - М. : Высшая школа, 1970,
т.1, с. 137-150.
2. Альтман Дж. Л. Устройства СВЧ. - М. : Мир, 1968, с.24-36.
3. Сазонов Д.М. Антенны и устройства СВЧ. - М. : Высшая школа,
1988, с.29-42.
МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ИрГТУ
Методические указания
по лабораторной работе №4
Измерение полных сопротивлений
Иркутск 1997 г.
