Структурная, функциональная схема сар напряжения вспомогательного генератора с применением магнитных усилителей , ее характеристики и описание работы
Вспомогательные генераторы при пуске дизеля получают независимое возбуждение от аккумуляторной батареи. После начала работы они переходят на самовозбуждение (параллельное). В цепи возбуждения вспомогательного генератора или стартер-генератора включен регулятор напряжения, который поддерживает постоянным напряжение в цепях управления независимо от позиции КМ или тока нагрузки.
Регуляторы напряжения выполняются как контактными (марки ТРН-1, СРН-7), так и бесконтактными (БРН-ЗВ, РНТ-6, ТРВ-2 и др.). Функциональная схема включения регулятора напряжения в цепи возбуждения вспомогательного генератора представлена на рис.6.
Структурная схема показана на рис.7.

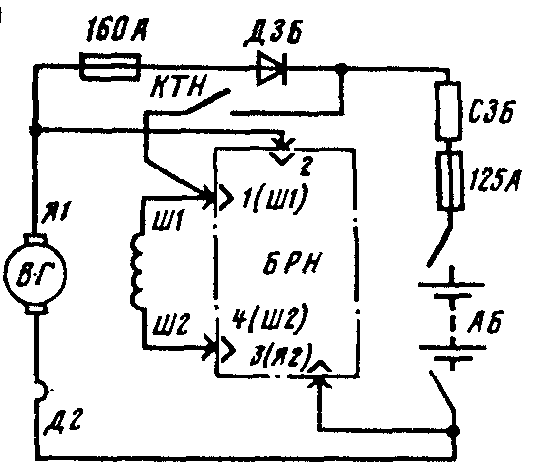

Рис. 6. Принципиальная схема включения регулятора напряжения в цепи возбуждения вспомогательного генератора
6.
Выбор основных параметров магнитных усилителей и их расчет
Проектируемые для тепловозных систем автоматики магнитные усилители рассчитываются после того, как выбраны или определены сопрягаемые с ними элементы, т. е когда известны параметры входа и выхода МУ.. При этом принимается источник переменного тока с частотой / = 400 Гц, который будет устанавливаться на перспективных тепловозах. Трансформатор постоянного напряжения является чувствительным элементом в системе автоматического регулирования (САР) генератора. Входной величиной для него является напряжение генератора, а выходной — сигнал по напряжению в виде тока ТПН, подаваемого в селективный узел.
Необходимо рассчитать ТПН, обеспечивающий совместно с ТПТ селективную внешнюю характеристику генератора, ограниченную координатами: Uг max=675 В; Iг min=3750 A; Uг min=350 В; Iг max=6000 А.
Исходные данные для расчета: Rн = 5 Ом; Iн max=2,7 А; Iн min=1,4 А; Ry = 400 Ом; Iy max =1,7 А; f = 400 Гц.
1. Коэффициент трансформации ТПН
KTH= =
Так как коэффициент усиления по току небольшой
KI= = 0,78
то принимается схема ТПН без обратной связи.
Определим мощность нагрузки Рн = (Iн max)2Rн= (1,7)2*5 = 36,5 Вт.
Принимаем сердечник тороидальной формы из ленточного железоникелевого сплава 79НМ с индукцией Вм0 = 0,6 Т. Толщина ленточного материала :
hл= 0,1 мм.
По величинам Iн mах = 2,7 А и Uн mах= 1,57 • 2,7 • 5 = 21,2 В для выпрямителя выбираем диоды типа Д214 с параметрами: Iпр = 5 А; Uобр= 100 В; Uпр= 1 В; Rпр = 0,12 Ом; Rобр = 33,3 кОм.
Количество диодов в плечах моста :
n= m=
Принимаем n = 1 и m = 1, всего диодов 4 шт.
Ток насыщения Iнаc = 1,3 • 2,7 = 3,8 А. Прямое сопротивление выпрямителя :
Rпр нас=2*1*( = 0,76 Ом.
Напряжение питания :
Uпит= 1,11 • 3,8 *(1,3 *5 + 0,76) = 30,5 В.
Принимаем: kc = 0,9; k0 = 0,25; п = 1,0; j = 3 А/мм2.
Габаритный показатель :
G=SC S0= =10,5 см4.
Выбираем сердечник тороидальный типа OJI 40/56 -16: D = 56 мм; d = 40 мм; b = 16 мм; bс = 15 см; Sc = 1,28 см2; S0 = 12,5 см2.
5. Число витков рабочей обмотки и ее параметры:
ωр=
qр= 2; dр= =1,08 мм.
Принимаем: провод ПЭВ-2; qp = 0,916 мм2; dp = 1,08 мм;
hр= ; lвр=56-40+2*16+4*6=72 мм
Rpo=0.0175* 0,35 Ом; Rр = 5 + 2*0,35 = 5,7 Ом.
6. Число витков обмотки управления и ее параметры:
wy = = 400 витков;
qy= мм2, принимаем провод марки ПЭВ-2 и
находим ближайшее большее значение: qy = 0,581 мм2; dy = 0,86 мм;
hy= мм;
lву = 56—40 + 4*16+12*6 + 4*6,15 = 246 мм;
Roy=0.0175* = 2,9 Ом.
Проверим условие размещения обмоток в окне сердечника:
Σωq= 250*0,916 + 400*0,581 = 461 мм2; 461 > 0,25 ,
т. е. размещение обмоток не обеспечивается. Принимаем сердечник ОЛ50/66-16.
7. Основные показатели ТПН :
kI=400/250=1.6; kU=
kp = kI* kU=1.6*2.75=4.4; Ty= c.
Сравним по быстродействию проектируемый ТПН с серийным типа ТПН-ЗА
Tyсер= с.
Очевидно, увеличение частоты питания до 400 Гц в пять раз повышает быстродействие ТПН.
