Сборка ременной передачи
Рабочие шкивы насаживают на вал тугой или напряженной посадкой, при этом пригоняют шпонку по пазам в валу и в ступице. Места сопряжения у шкива перед напрессовкой очищают и смазывают маслом.
При сборке располагают шкивы передачи в одной плоскости. Положение шкивов проверяют линейкой, которая должна одинаково хорошо прилегать к торцам обоих шкивов. Если обнаруживается перекос одного из шкивов из-за непараллельности валов (рис. 157, а), то смещают на необходимую величину опоры вала с перекошенным шкивом. Установив проверкой, что теперь торцовые плоскости обоих шкивов прилегают к линейке без зазоров, окончательно закрепляют смещенную опору. Такую выверку можно делать, например, при установке электродвигателей, редукторов и других механизмов с валами, несущими шкивы. Смещение одного шкива относительно другого, когда валы параллельны, устраняется соответствующим передвижением (регулировкой) одного из шкивов на валу.
Проверка совмещения торцов шкивов может производиться шнуром, как показано на рис. 157, б. Шнур прикрепляют концом к торцу одного из шкивов и, натянув его рукой, аккуратно придвигают к торцу второго шкива. При этом наблюдают, касается ли шнур торцов обоих шкивов.
Правильная установка шкивов — первое условие нормальной работы ременной передачи; от нее зависит размещение ремня посередине ободов.
При опробовании ременной передачи ремень может оказаться на краю обода шкива, может даже свалиться со шкива. Возможные причины: а) оси шкивов расположены непараллельно; б) не совмещены торцы шкивов, несмотря на одинаковую ширину ободов; в) велико биение шкивов; г) ремень слабо натянут; д) ремень косо сшит.
Недостатки в работе ременной передачи устраняют соответствующими регулировками. Чтобы довести до нормы чрезмерное биение шкива, плотно посаженного на вал, подвергают шкив после снятия его с вала токарной обработке.
Шкивы клиноременной передачи устанавливают и выверяют так же, как и шкивы плоских передач. Перекос более 1° у шкивов под клиновидные ремни ведет к усиленному одностороннему износу ремней, а также канавок шкивов.
Натяжение клиновидных ремней должно быть умеренным. Когда ремни сильно натянуты, возрастает нагрузка на оси, в результате чего ускоряется износ подшипников и более интенсивно растягиваются ремни. Слабо натянутые ремни проскальзывают по канавкам шкивов, которые из-за этого сильно нагреваются. Последствия таковы: изнашиваются и поверхности канавок и ремни.

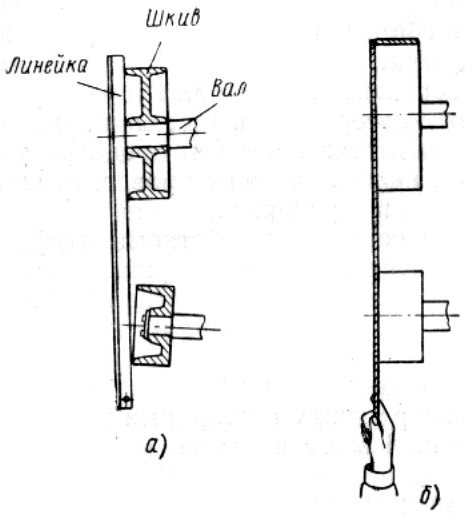

Рис. 157. Проверка установки шкивов: а — линейкой, б — шнуром
Сборка цепной передачи
При сборке цепных передач необходимо руководствоваться следующими техническими требованиями: а) оси валиков должны быть параллельны; б) обе звездочки должны находиться в одной плоскости; в) цепь должна работать при определенной величине натяжения; г) передача должна действовать плавно и без стуков.
Цепь надевают на звездочки после их установки и выверки. Концы цепей соединяют звеньями-замками (рис. 25, в), которые отличаются от обычных звеньев способом скрепления валиков 1 и 2. Валики скреплены между собой так, что пластинку 3 можно легко снять. При соединении цепи вставляют валики в отверстия втулок концевых звеньев цепи, устанавливают пластинку 3 и ставят на место шплинты, гайки или изогнутые пружинящие пластинки 4.
Замки описанной конструкции применяют в цепях с четным числом звеньев, из них концевые звенья одинаковы по ширине. Иногда при сборке цепных передач для нормального натяжения цепи необходимо иметь в ней нечетное число звеньев — тогда концевые звенья будут разной ширины. Такие звенья соединяют переходным замком с изогнутыми пластинками 4, соответствующими размерам концевых звеньев.

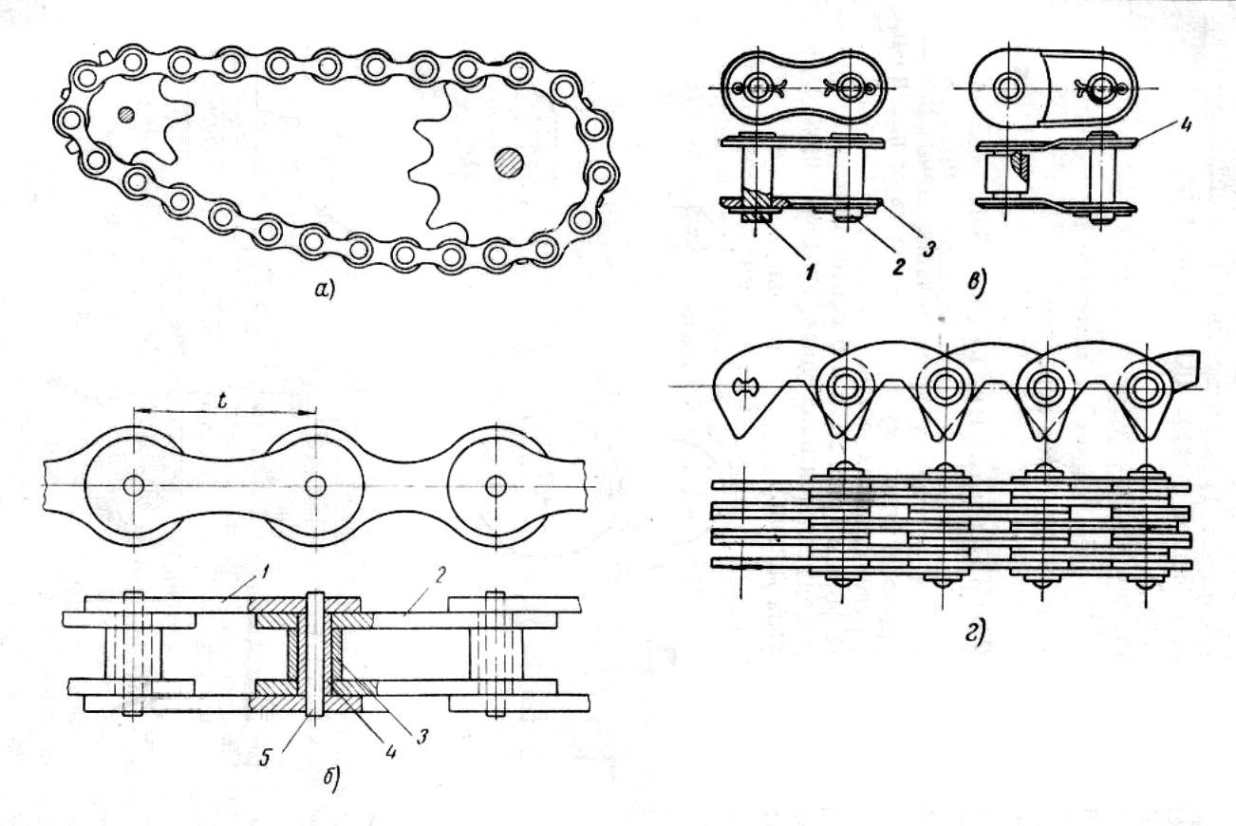

Рис. 25. Цепные передачи: а – схема передачи движения, б – втулочно-роликовая цепь, в – замок втулочно-роликовой цепи, г – пластинчатая цепь

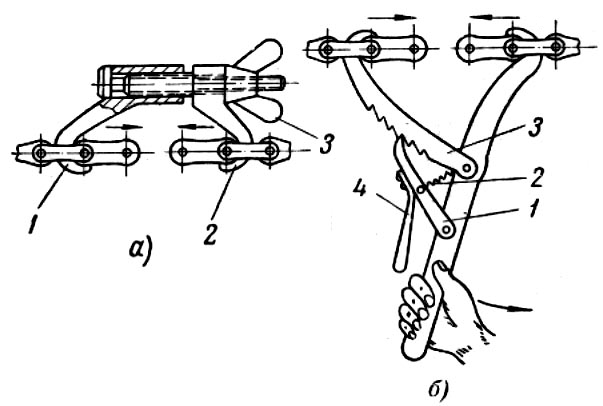

Рис. 158. Приспособления для соединения цепей при сборке
При сборке концы устанавливаемой цепи соединяют после определения ее длины по количеству звеньев старой цепи или после натяжения ее на звездочки. Лишние звенья удаляют, недостающие звенья берут из другой такой же цепи.
Когда цепь устанавливают на звездочки неокончательно, ее концы стягивают специальной стяжкой (рис. 158, а). Раздвинув лапки 1 и 2 стяжки, вводят их в звенья цепи, после чего, действуя барашком 3, сближают концевые звенья и соединяют их замком.
На рис. 158, б показана стяжка другой конструкции. При пользовании ею сближают звенья нажимом на большой рычаг, заставляя собачку 1 под действием пружины 2 заскакивать последовательно во впадины лапки 3. Чтобы снять стяжку, нажимают на рукоятку 4 собачки.
Для проверки натяжения цепи нажимают рукой на звенья, определяя этим, насколько увеличился угол обхвата цепи на звездочках. Если этот угол изменился незначительно (примерно на 1—5° в зависимости от точности передачи), то такое натяжение считается нормальным.
