1. Проектирование монолитного ребристого перекрытия

1.1 Компоновка конструктивной схемы монолитного перекрытия

Монолитное ребристое перекрытие компонуем с поперечными главными и продольными второстепенными балками (рис.1). Второстепенные балки размещаем по осям колонн и через пролета главной балки. Номинальные размеры пролетов элементов перекрытия равны: 7,8 м - для главных балок; 6,4 м - для второстепенных балок; 1,3 и 6,4 м - для плиты.

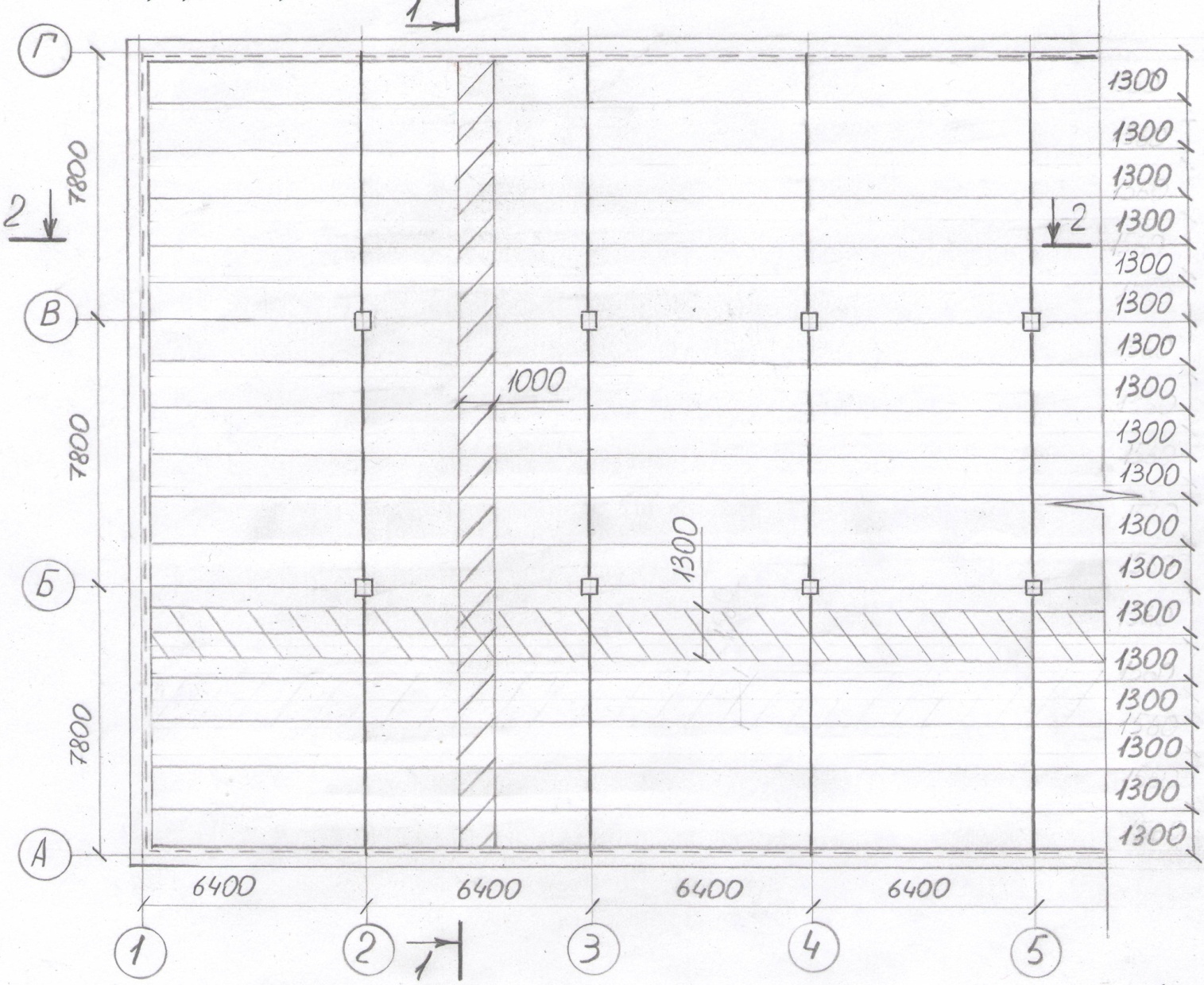

Рис. 1. Конструктивная схема монолитного ребристого перекрытия с балочными плитами.

Предварительно задаемся размерами сечения балок: главной- h=l/11=780/11=70 см, см; второстепенной- h=l/13=640/13=50 см, см. Толщину плиты перекрытия принимаем равной 9 см.

1.1.2 Расчет плиты монолитного перекрытия

Расчетный средний пролет плиты равен расстоянию в свету между гранями балок

м; в продольном направлении м. Т.к. отношение , плиту рассчитываем как балочную, работающую по короткому направлению.

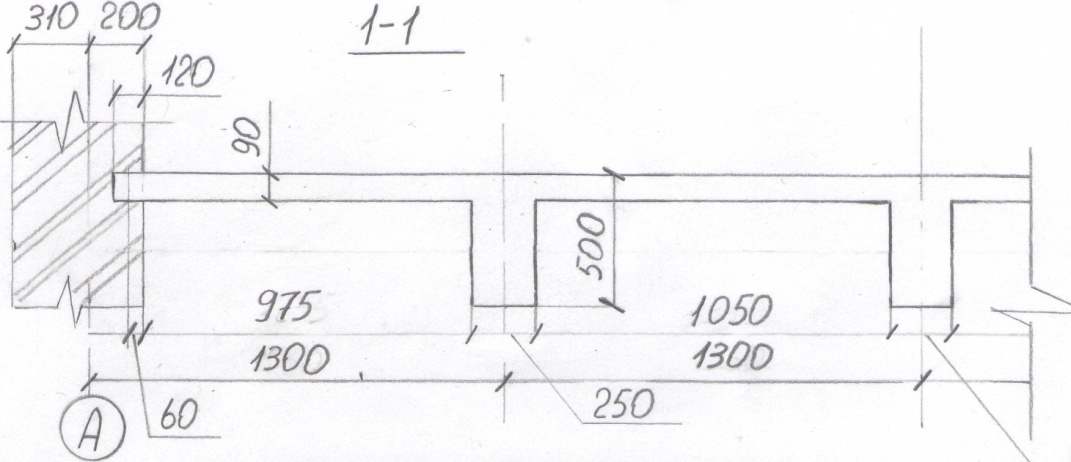

Рис. 2. Конструктивная схема монолитной плиты.

Расчетное значение крайних пролетов (при свободном опирании одного конца плиты на стену) равно расстоянию между гранью второстепенной балки и осью опоры на стене

м. Расчетная схема плиты как многопролетной неразрезной балки изображена на рис. 3. Подсчет нагрузки на 1 м2 перекрытия приведен в табл. 1.

Рис. 3. Расчетная схема монолитной балочной плиты и эпюра изгибающих моментов.

Таблица 1.

Вид нагрузки

Нормативная нагрузка,

Коэффициент надежности

по нагрузке

Расчетная нагрузка,

Постоянная ( )

5,516

от собственного веса плиты мм, кг/м3

2,25

1,1

2,475

от слоя керамзитобетона мм, кг/м3

0,96

1,3

1,248

от слоя цементного раствора мм, кг/м3

0,44

1,3

0,572

от керамических плиток мм, кг/м3

0,36

1,1

0,396

от веса перегородок

0,75

1,1

0,825

Временная ( )

16,5

1,2

19,8

Полная расчетная нагрузка

Для расчета многопролетной плиты условно выделяем полосу шириной 1 м, при этом расчетная нагрузка на 1 м длины плиты 25,32 . С учетом коэффициента надежности по назначению здания ( ) нагрузка на 1 м плиты равна .

Расчетные изгибающие моменты определяем с учетом перераспределения усилий вследствие пластических деформаций:

в средних пролетах и на средних опорах

в первом пролете и на первой промежуточной опоре

1.1.3 Характеристика прочности бетона и арматуры

Бетон тяжелый класса B15:

Призменная прочность МПа;

Прочность при осевом растяжении МПа;

Коэффициент условий работы бетона .

Арматура рабочая - обыкновенная проволока периодического профиля класса Вр-I, диаметром 4 мм в сварной рулонной сетке. Расчетное сопротивление арматуры растяжению МПа.
