Вступ
Основне призначення фільтрів і атенюаторів полягає в тому, щоб перешкоджати проходженню певних груп частої при одночасному пропусканні інших груп або діапазонів частотного спектра сигналу. Незалежно від складності схеми фільтри поділяються на два типи: активні й пасивні. Пасивні фільтри – це або RC-фільтри, що використовуються в основному на низьких або звукових частотах, або LC-фільтри, що використовуються на високих частотах. Фільтри можна класифікувати також за частотами, які вони повинні пропускати. Здебільшого виділяють чотири типи:
1.Фільтри нижніх частот, що пропускають всі частоти нижче вибраного значення і затримують вищі частоти. Фільтр нижніх частот відомий також як фільтр затримуючий верхні частоти
2.Фічьтри верхніх частот, що пропускають всі частоти вище вибраного значення і затримують нижчі частоти. Фільтр верхніх частот відомий також як НЧ-затримуючий фільтр.
З.Режекторний або загороджуючий фільтр, затримуючий вибрану смугу частот і пропускаючий нижні й верхні частоти.
4.Смуговий фільтр, пропускаючий певну смугу частот і затримуючий верхні й нижні частоти.
1. RC-фільтри
Резистивно-ємнісні RС-фільтри є найпростішим засобом фільтрації низькочастотних сигналів. Нижні частоти затримуються ланкою з послідовно включеного конденсатора і паралельно включеного резистора, а верхні відфільтровуються ланкою з переставленими резистором і конденсатором.
1.1 Фільтр верхніх частот
У схемі ВЧ-фільтра (послаблювача нижніх частот) показаному на рис.1, вхідна напруга прикладається до послідовно з'єднаних резистора і конденсатора, а вихідна знімається з резистора.
Зі зменшенням частоти реактивний опір а отже, і повний опір(вхідний) зростає. При постійній вхідній напрузі Е із-за зростання повного опору Z струм І у колі зменшується . Тому струм через резистор, а значить і вихідна напруга падають.
Розрахунок здійснюють за наступними формулами:
(1)
Для 3 дБ: k=6,28; для 1 дБ: k=3,2.
Приклад розрахунку
Необхідно спроектувати фільтр верхніх частот із частотою зрізу 30Гц, вихідним опором 1МОм і затуханням в 3 дБ на частоті зрізу.
Розв'язок: Оскільки нам відомо і R=1000000Ом, то залишається знайти ємність конденсатора
1.2 Фільтр нижніх частот
Для НЧ-фільтра (послаблювача верхніх частот) рис.2, вхідний опір - це опір послідовно з'єднаних резистора й конденсатора, а вихідний – опір конденсатора (реактивний).
Зі зростанням частоти повний Z і реактивний Хс опір спадає. Проте повний спадає повільніше ніж вихідний оскільки він складається не тільки з реактивного але й з активного опорів. Оскільки реактивний опір сильніше залежить від частоти ніж повний, то зі зростанням частоти вихідна напруга спадає.
Формули для розрахунку НЧ-фільтра такі самі як і для ВЧ-фільтра (тобто формули (1)).
Приклад розрахунку
Спроектувати НЧ-фільтр із затуханням 1 дБ на частоті зрізу 70 Гц.
Розв’язок : Оскільки нам не відомо значення ні R ні C, то одне з них вибрати, виходячи з конструктивних міркувань. Вибираємо ємність конденсатора рівною 20мкФ, тоді:
1.3 Смугові rc-фільтри
Смуговий фільтр (рис.3) можна отримати комбінацією високочастотного і низькочастотного фільтрів. Як правило, для підвищення ефективності такого смугового фільтра необхідно, щоб верхня гранична частота FН була принаймні в 10 разів більше нижньої граничної частоти FL . При співвідношенні FН до FL, менше 10, слід було б враховувати взаємний вплив об’єднуваних ланок. Навіть при цей вплив уже відчутний. Проте він не враховується приблизними співвідношеннями (2).
(2)
Для 3 дБ: k=6,28; для 1 дБ: k=3,2.
Приклад розрахунку
Потрібно розрахувати смуговий фільтр з вхідним опором 1 МОм і вихідним 100 Ом, з смугою пропускання 30…530 Гц і ослабленням вихідного сигналу поза нею на 3 дБ.
Розв’язання:
За формулами (2)
(3)
2 LС-фільтри К-типу
Найбільш якісні фільтри складаються з котушок індуктивностей L і конденсаторів С. LС-фільтри можуть також містити резистори. Оскільки характеристичний опір таких фільтрів сталий то їх називають фільтрами К-типу. Використання LС-фільтрів на низьких частотах, крім спеціальних випадків, нераціонально. Потрібні для низьких частот значення індуктивностей дуже великі, тому котушки виявляються громіздкими.
2.1 LC-фільтри нижніх частот

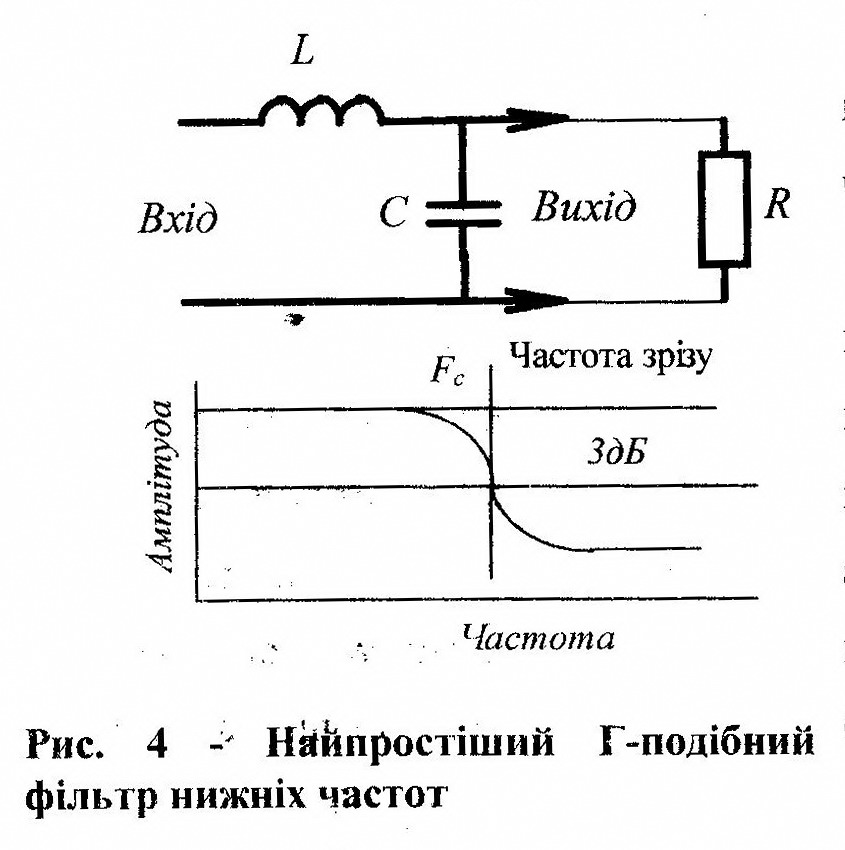

Найпростіший Г-подібний LC-фільтр нижніх частот показаний на рис.4.
У всіх LC-фільтрах використовується той факт, що конденсатори й котушки індуктивності ведуть себе абсолютно протилежно по відношенню до змінного струму. Так індуктивний опір XL зростає зі зростанням частоти, а ємнісний опір XC при цьому спадає.
Параметри фільтра обчислюються за наступними формулами
Одним з недоліків Г-подібного фільтра є те, що вони недостатньо чітко забезпечують частоту зрізу. Для збільшення крутизни затухання на частоті зрізу до основної Г-подібної ланки може бути додана ще одна котушка індуктивності (рис.5а). такий фільтр із-за його конфігурації називають Т-подібним. В Т-подібних фільтрах ємність конденсатора С не змінюється в порівнянні з Г-подібним, і основні співвідношення (3) справджуються і для цього типу. Спільна індуктивність L1 і L2 повинна бути еквівалентною індуктивності L Г-подібної ланки. Здебільшого потрібна індуктивність ділиться пополам, так, що кожна котушка Т-фільтра нижніх частот має індуктивність, що рівна половині загальної індуктивності.
Аналогічно при введенні додаткового конденсатора отримуємо П-подібний фільтр, в якому сумарна ємність С1 і С2 повинна бути рівна ємності С Г-подібного фільтра.
