1. Общая характеристика плезиохронной цифровой иерархии (pdh)

Плезиохронная цифровая иерархия (PDH, PlesiochronousDigitalHierarchy) — цифровой метод передачи данных и голоса, основанный на временном разделении канала и технологии представления сигнала с помощью импульсно-кодовой модуляции (ИКМ).

В технологии PDH в качестве входного используется сигнал основного цифрового канала ОЦК (с частотой 8000 Гц происходит квантование и кодирование 8-ю битами, 8*8000=64 кбит/с). К группе ОЦК, несущих полезную нагрузку, добавляются служебные группы бит, необходимые для осуществления процедур синхронизации и фазирования, сигнализации, контроля ошибок.

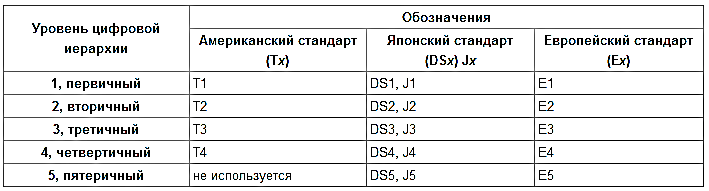

Выделяют три мировые системы: американская, европейская и японская.

Иерархия европейской системы и формирование скоростей:

Каждый последующий уровень – это мультиплексированный предыдущий с коэффициентом 4.

Е1=32*ОЦК=2Мбит/с (ИКМ-30)

Е2=4*Е1=8 Мбит/с (ИКМ-120)

Е3=4*Е2=34 Мбит/с (ИКМ-480)

Е4=4*Е3=140 Мбит/с (ИКМ-1920)

Среда распространения: симметричный кабель (витая пара), коаксиальный кабель, оптоволокно, радиорелейные линии связи.

Недостатки PDH:

1)Побитный способ мультиплексирования не дает возможности непосредственного вывода низкоскоростных потоков из высокоскоростных.

2) Слабая система управления сетью. малое количество служебных каналов, затруднена маршрутизация.

3)Малые скорости передачи по современным меркам

4)Плохая совместимость 3-х систем (европ., америк, япон.)

2. Особенности построения цифровой иерархии (sdh)

Синхронная цифровая иерархия (SDH) — технология широкополосных транспортных сетей, которые являются инфраструктурой для подключения пользователя к широкому спектру услуг.

Cеть развивалась в 2-х направлениях:

1) Америка: SONET (синхронная оптическая сеть)

2) Европа: SDH

Иерархия:

(STM – синхронный транспортный модуль)

Коэффициент мультиплексирования – 4.

STM-1: 155 Мбит/с

STM-4: 622 Мбит/с

STM-16: 2,5 Гбит/с

STM-256: 40 Гбит/с

Особенности построения сети:

1) Изначально в качестве трибных (триб – канал доступа) каналов используется объединенный ряд PDH: 1,5; 2; 6; 8; 34; 45; 140.

2) Аналогия с автомобильными дорогами. Трибы упаковываются в стандартные контейнеры, изначально определенные из ряда PDH. Контейнеры имеют заголовок и т.н. поле полезной нагрузки, в которое могут помещаться контейнеры более низкого уровня (по принципу матрешки) – метод инкапсуляции или последовательных вложений.

3) Положение контейнеров внутри поля полезной нагрузки устанавливается при помощи указателей. Для передачи нестандартной нагрузки возможно «сцепление» однотипных (одного уровня) контейнеров.

4) Развитая система служебных каналов (5,184 Мбит/с – информация сигнализации, мониторинг и т.д.)

3. Обобщенная схема мультиплексирования потоков в sdh (первая редакция). Назначение элементов схемы.

Основополагающие обозначения, используемые в SDH технологии:

• С-n – контейнеры уровня n (n = 1,2,3,4);

• VC-n – виртуальные контейнеры уровня n (n = 1,2,3,4);

• TU-n – трибные блоки уровня n (n = 1,2,3);

• TUG-n – группы трибных блоков уровня n (n = 2,3);

• AU-n – административные блоки уровня n (n = 3,4);

• AUG – группа административных блоков;

• STM-1 - синхронный транспортный модуль.

Контейнеры С-n служат для инкапсуляции (размещения с целью последующего переноса) соответствующих сигналов каналов доступа или трибов.

Cлово «инкапсуляция» больше подчеркивает физи-ческий смысл процесса, тогда как логически происходит отображение структуры фрейма.

Число типоразмеров контейнеров N должно быть ра-вно числу членов объединенного стандартного ряда, т.е. 7.

• Т-n Е-n – стандартные каналы доступа или трибы уровня n (в терминологии связистов "компонентные сигналы") – входные потоки (или входы) SDH мульти-плексора, соответствующие объединенному стандарт-ному ряду АС и ЕС иерархий PDH.

• С-n – контейнер уровня n – элемент SDH, содержащий триб Т-n, т.е. несущий в себе информационную нагрузку соответствующего уровня иерархии PDH:

• С-1 – разбивается на контейнер С-11, инкапсулирующий триб Т1= 1.5 Мбит/с, и контейнер С-12, инкапсулирующий триб Е1=2 Мбит/с;

• С-2 – разбивается на контейнер С-21, инкапсулирующий триб Т2= 6 Мбит/с и контейнер С-22, инкапсулирующий триб Е2=8 Мбит/с;

• С-3 – разбивается на контейнер С-31, инкапсулирующий триб Е3= 34 Мбит/с и контейнер С-32, инкапсулирующий триб Т3=45 Мбит/с;

• С-4 – не имеет контейнеры подуровней и инкапсулирует триб Е4= 140 Мбит/с.
