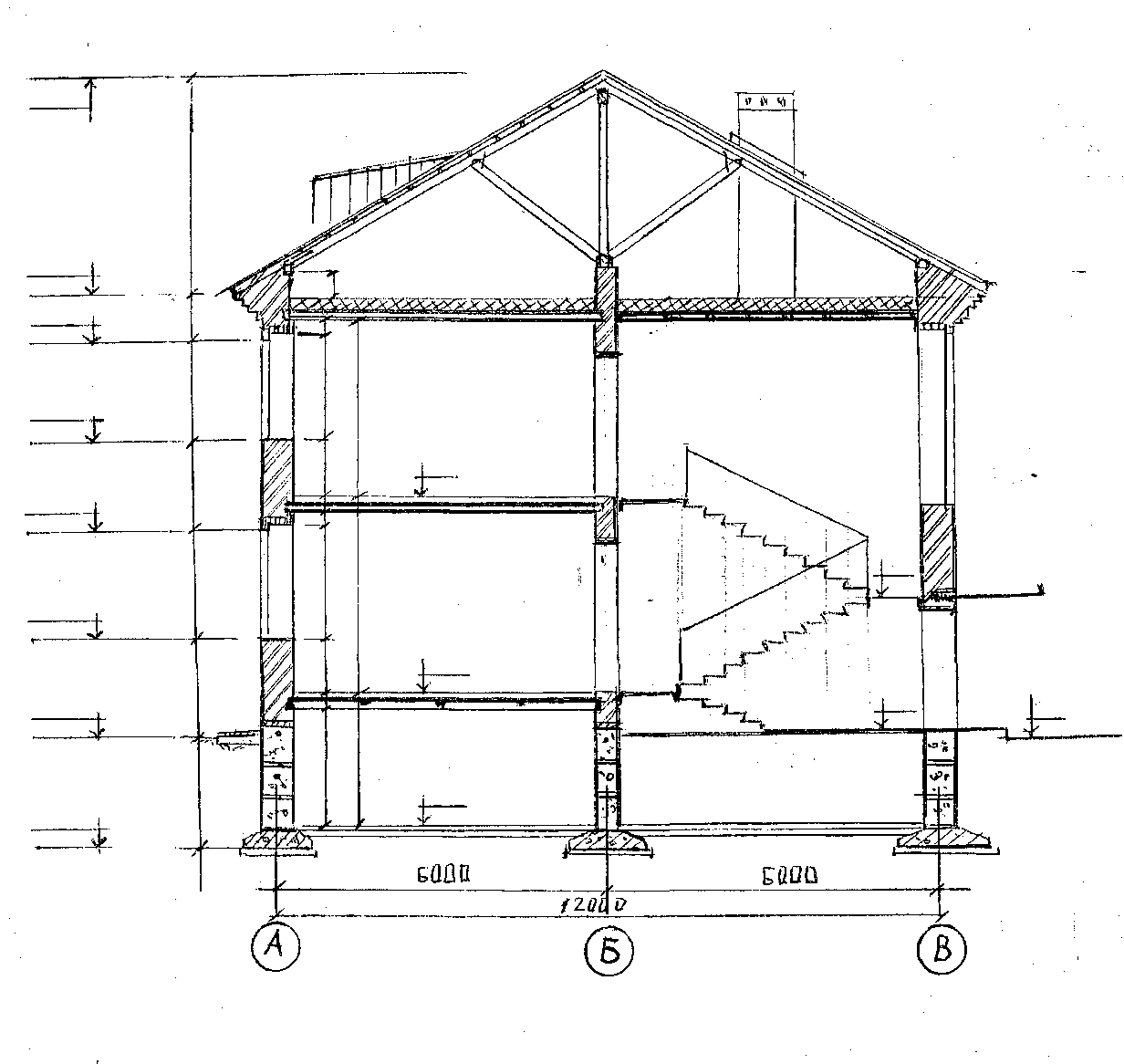

(Со скатной, стропильной крышей)
Схема Б. ПОПЕРЕЧНЫЙ РАЗРЕЗ ЗДАНИЯ ПО ЛЕСТНИЧНОЙ КЛЕТКЕ

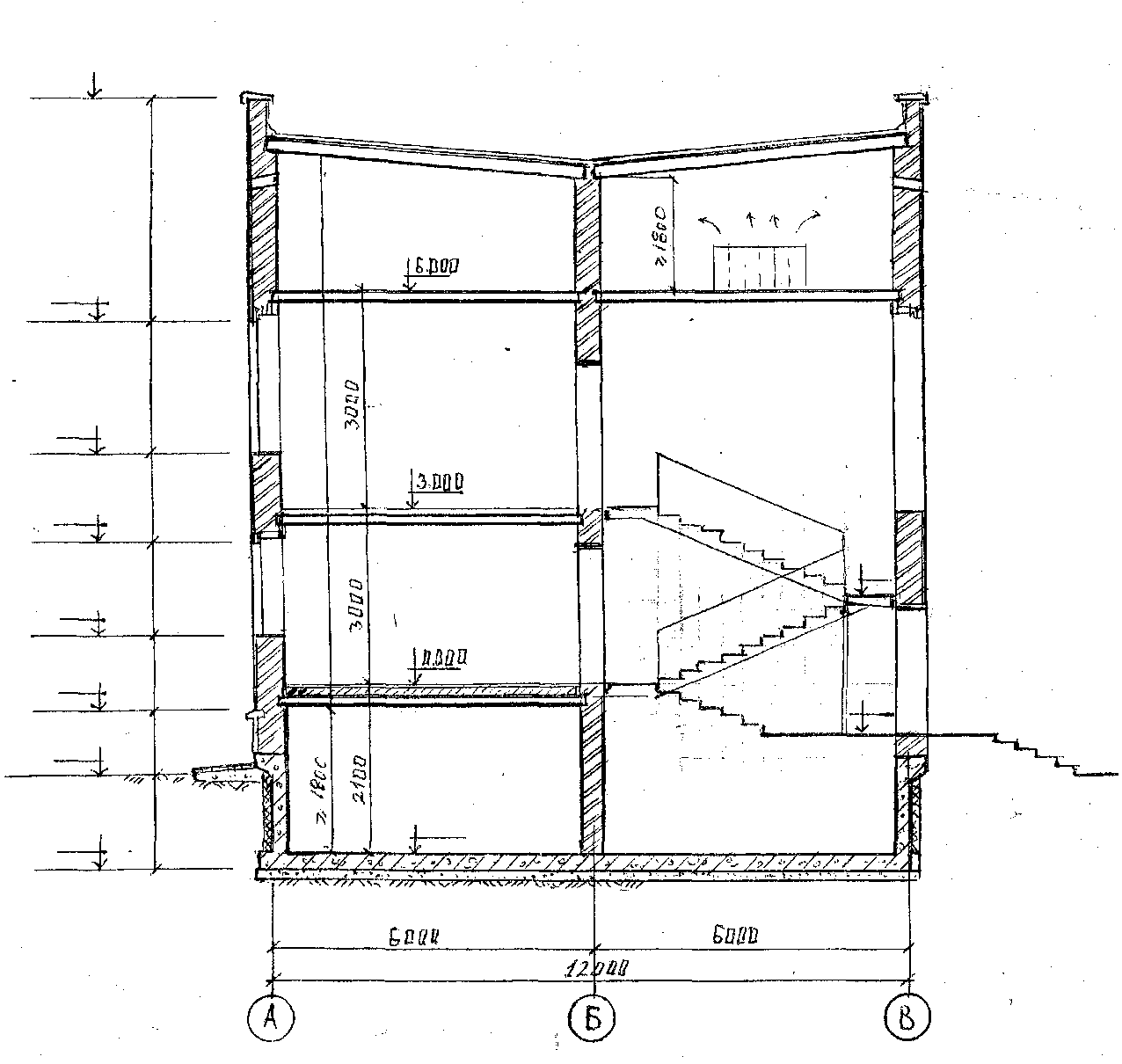

(С плоской крышей)
Выполнение архитектурно-конструктивных чертежей
Общие сведения.
Каждое проектируемое здание или сооружение должно иметь самостоятельную систему обозначений координационных осей (см. ниже маркировку осей).
Размеры на чертежах принято выражать в миллиметрах, а отметки - в метрах.
Планы располагают на листе в порядке возрастания нумерации этажей снизу вверх или слева направо. Разрезы в начальной стадии проектирования выполняются с тем, чтобы показать все необходимые размеры для проработки фасада. Масштаб на чертеже не проставляют. При нанесении на чертежах надписей, технических требований и таблиц руководствоваться указаниями указания ГОСТ 2.316-68. Надписи на чертежах и других проектных документах выполняются основным шрифтом по ГОСТ 2.304-68 с наклоном или без наклона.
Наименование планов в основной надписи следует приводить в форме «ПЛАН 1 ЭТАЖА», в наименовании разрезов, сечений и видов указывается обозначение соответствующей секущей плоскости (напимер, «РАЗРЕЗ 1 – 1» или «ВИД 2 – 2»), в наименовании фасадов указываются крайние оси, между которыми расположен фасад (например, «ФАСАД 1 – 24»), а наименовании фрагментов плана, разрезов и фасадов - порядковый номер фрагмента (например, «ФРАГМЕНТ ФАСАДА 2»). Над изображением каждой секции помещают надпись, которая показывают, сколько квартир в секции и число комнат в каждой квартире: например, секция 1 (1 – 2 – 2 - 2). Это значит, что в данной секции четыре квартиры: одна однокомнатная и три двухкомнатных. Площадь помещений приводят в нижнем правом углу плана и подчёркивают сплошной толстой линией.
Отметки для привязки элементов здания по высоте указываются в метрах с тремя десятичными знаками, отделёнными запятой. За условную нулевую отметку, как правило, принимается отметка чистого пола 1-го этажа, обозначаемая «0,000». Отметки ниже нулевого уровня обозначаются со знаком «минус», например, «-0,150», отметки выше условной нулевой указываются без знака, например, «3,600». При вычерчивании планов, разрезов, отдельных узлов элементы, попавшие в сечение, должны выделяться утолщёнными линиями (S = 0,8…1,4 мм); проекции элементов здания, не попавшие в сечение, - линий средней толщины (S/3… S/2). Элементы, попавшие в сечение, следует выделять путём условными графическими обозначениями.
План этажа.
Планом здания называются изображением проекции на горизонтальной плоскости, выполненное в виде разреза при помощи мнимой (секущей) плоскости, проведённой на уровне 1/ 3 высоты изображаемого этажа или над подоконником. Вычерчивать планы здания (или секций) следует в масштабе 1:100 или 1:200 с применением условных обозначений (окна показывать без четвертей), дополняя планами квартир (по указанию руководителя), которые следует выполнять в масштабе М 1:50. На планах квартир показать: окна с четвертями, кухни и санузлы с санитарно-техническим оборудованием.
На чертежах (проекциях) планов вдоль каждой наружной кирпичной стены, на расстоянии 18-25 мм от неё, необходимо показать три линии размеров («три «цепочки») с промежутками 6-7 мм:
- на первой указываются габаритные размеры проёмов и простенков, эта линия не должна пересекать выступающих частей плана (пандус, наружная лестница);
- на второй проставляют размеры между вертикальными несущими конструкциями: стенами и колоннами;
- на третьей указывают общие размеры между осями наружных (крайних)элементов несущего остова здания.
За третьей размерной линией располагаются буквенные и цифровые обозначения маркировки разбивочных осей колонн и капитальных стен. По горизонтали указать слева направо цифровые обозначения (арабскими цифрами, начиная с «1»), а по вертикали снизу вверх – употребляются заглавные русские буквы, кроме З, Й, 0, Ц, Х, Ч, Щ, ъ, Ы, Ь. Пропуск в порядковой нумерации (литерации) не допускается. Обозначение осей, проходящих через стены и колонны (а следовательно под ними есть фундамент) цифрами и буквами называется маркировка координационных осей.
Для панельных зданий выполняются две линии размеров: между вертикальными несущими конструкциями и общие размеры между крайними осями.
На планах должны быть показана толщина стен и размеры колонн, их привязка к координационным осям, а также все конструктивные элементы, попадающие в горизонтальное сечение на уровне подоконника: стены, окна, перегородки, лестницы и дверные проёмы, а также отметки участков, расположенных на разных уровнях. На плане каждой квартиры следует дробью в кружке показать отношение жилой площади к полезной в квадратных метрах.
На планах показать разрезные линии (для построения поперечных сечений). Направление взглядов, как правило, - снизу вверх или справа налево.
