Транспорт для перемещения жидкостей
Устройства для перемещения жидкостей относят к внутризаводскому транспорту.
Перемещение жидкостей может осуществляться в замкнутых каналах (трубопроводы и др.) под действием разности давлений на двух участках потока (напорное перемещение жидкости) или под действием силы тяжести жидкости, имеющей свободную поверхность, благодаря гидравлическому уклону (безнапорное перемещение жидкости). Напорное перемещение жидкостей производится объемными и лопастными, а также струйными насосами.
В химической промышленности наибольшее распространение получили поршневые, плунжерные насосы (для работы с пенящимися и другими жидкостями) и центробежные насосы (для работы с агрессивными, токсичными, взрыво- и пожароопасными средами).
Основными параметрами насоса любого типа являются подача Q (м3/с), напор Н (м) и мощность N (Вт).
1. Поршневые насосы (рис.1.) - устройства, в которых рабочий орган (поршень) совершает в цилиндре возвратно-поступательные движения, сообщая перекачиваемой жидкости избыточное давление. В том случае, когда рабочий орган выполнен в виде удлиненного поршня (плунжера), поршневой насос называют плунжерным (рис.2).
Рис.1. Поршневой насос одинарного действия: 1-воздушный колпак; 2-всасыва-ющий клапан; 3-цилиндр; 4-поршень; 5- на-гнетательный клапан. |

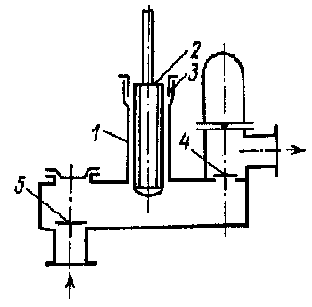

Рис.2. Плунжерный насос одинар- ного действия: 1- цилиндр; 2-плунжер; 3-сальник; 4-нагнетательный клапан; 5-всасывающий клапан |
|
Рис. 3. Схема работы поршне-вого насоса простого действия: а-всасывание; б-нагнетание. |
Рабочий цикл поршневого насоса. Процесс, происходящий в цилиндре за один ход поршня, называется тактом. Таких тактов два: всасывание жидкости в цилиндр из питающей линии и нагнетание (вытеснение) жидкости из цилиндра в нагнетательную линию. Совокупность тактов называется рабочим циклом. Первый такт – всасывание: при вращении коленчатого вала по часовой стрелке поршень (см. рис.3.) переме-щается из верхнего крайнего положения (верх-ней мертвой точки – в.м. т.) к нижнему крайне-му положению (нижней мертвой точке - н. м. т.), впускной клапан 1 (рис.3, а) открыт, выпускной клапан 3 закрыт. В цилиндре создается разрежение и жидкость поступает в цилиндр. |
Второй такт – нагнетание (рис.3,б), поршень перемещается от н.м.т. к в.м.т., создавая повышенное давление в цилиндре, при этом всасывающий клапан 1 закры-вается, а нагнетательный клапан 3 открывается. Объем жидкости, заключенный в цилиндре, вытесняется поршнем в нагнетательный трубопровод.
Далее процессы происходящие в цилиндре, повторяются в указанной выше последовательности. За один двойной ход поршня происходит одно нагнетание, и такой насос называется насосом простого действия.
Рис.4. Схема конструкции насоса двойного действия |
В насосах двойного действия (см. рис.4) нагнетание происходит при каж-дом ходе поршня. Эти насосы, при про-чих равных условиях в два раза произ-водительнее насосов простого действия. На рис.5 показаны одна из типовых компоновок и детали кривошипноша-тунного механизма, включающего ша-туны 4, поршни 5 со снятыми порш-невыми кольцами, коленчатым валом 1 и противовесами 11.
|
Рис. 5. Кривошипно-шатунный механизм: 1 – передний конец коленчатого вала; 2 и 7 - зубчатые колеса; 3 - коренные шейки; 4 – шатуны; 5 - поршни; 6 - щеки с противовесами; 8 - шатунные шейки;9 - вкладыши; 10 – масляная полость шатунной шейки с грязеуловителем; 11 - противовес; 12 – шкив.
Для обеспечения большой производительности насоса на одном приводном валу устанавливают несколько цилиндро-поршневых (плунжерных) групп.
В качестве примера на рис.6 показана конструкция трехплунжерного насоса с клапанным распределением и числом оборотов коленчатого вала 125 об/мин.
В гидромашинах широко используются двухступенчатые насосы. В этих насо-сах два плунжера получают движение от одного приводного вала. Причем при низком давлении один из плунжеров (плунжер низкого давления) нагнетает жид-кость в нагнетательную линию, а при высоком давлении в нагнетательной линии нагнетает жидкость в питающую линию другого плунжера (плунжер высокого давления).
Недостатком насосов с кривошипно-шатунным механизмом являются боль-шие габариты и наличие неуравновешанных масс. При использовании вместо
Рис.6. Трехплунжерный насос с клапанным распределением: 1 – кривошипно-шатунный механизм; 2 – нагнетательные клапаны; 3 – плунжеры; 4 – всасывающие клапаны.
кривошипно-шатунного привода плунжера обыкновенного эксцентрика-кулачка, как показано на рис. 7, рабочий процесс гидромашины может быть реализован как в форме гармонического, так и иной закономерности движения плунжера и, что очень важно, существенно снизить величины неуравновешенных сил, габариты и вес машины.
Рис.7. Звездообразный насос с кулачковым приводом. |
На рис. 7, как пример кулачкового механизма, показан механизм привода пор-шней топливного насоса звездообразного девятицилиндрового двигателя. Поршни 2 приводятся в движение кулачком 4, кото-рый установлен на валу двигателя. Кулачок действует на толкатели З, расположенные в кольце 1, вращающемся в направлении, обратном направлению вращения кулачка, со скоростью, равной 1/8 его скорости. При этих условиях поворот кулачка на 7200 соответствует повороту кольца с толкате-лями в противоположном направлении на 90°. Следовательно, кулачок за два оборота поочередно переместит все девять порш-ней, вернувшись в исходное положение при повороте кольца на 900. При использовании вместо кривошипно- шатунного привода плунжера обыкновенного |
эксцентрика-кулачка, как показано на рис. 8, рабочий процесс гидромашины не меняется, поскольку этот тип привода так же обеспечивает гармоническое движение плунжера. В корпусе 1 на валу 9 размещены эксцентрики 10 которые через подпятник 12 приводят плунжеры 3, попарно соединенные с помощью подвижных рамок 11 (втулка 2, седла клапанов 4 и 7, клапаны 5 и 8, а также плунжерная коробка 6) аналогичны плунжерным насосам.
Характерным для большинства современных насосов является использование тарельчатого клапана (1, рис.9) с коническим седлом, имеющего либо нижнюю направляющую (рис.9), либо верхнюю. Седла (2, рис.9) выполняются коваными из стали ЭЯ2 или ЭЖ1 с термообработкой до твердости HRC 38 42.
Рис.8. Быстроходный эксцентриковый плунжерный насос.

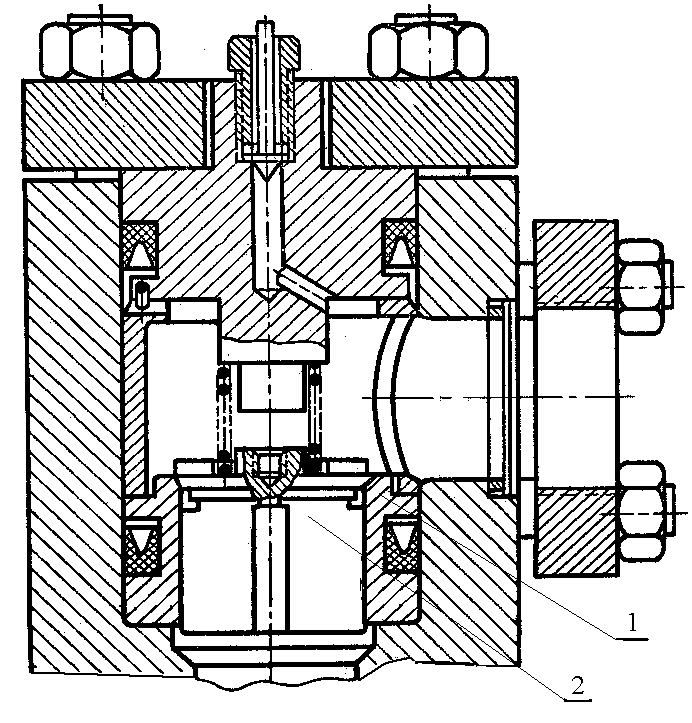

Рис.9 Нагнетательный клапан: 1- седло; 2- клапан. |
Особенностью поршневых насосов является неравномерность подачи, в связи с чем важное значение приобретает понятие степень неравномерности подачи. Эта величина представляет собой отношение максимальной (мгновенной) подачи Qmax данного насоса. Особенностью поршневых насосов является неравномерность подачи, в связи с чем важное значение приобретает понятие - степень неравномерности подачи. Эта величина представляет собой отношение максимальной (мгновенной) подачи Qmax данного насоса к предполагаемой средней подачеQср (рис. 10): т = Qmax/Qср. (1)
|
Для насоса одинарного действия т = 3,14, двойного действия - т = 1,5, строенного - т = 1,05. Насос двойного действия имеет более равномерную подачу, так как он за один двойной ход делает две подачи. С дальнейшим увеличением числа поршней степень неравномерности подачи уменьшается очень медленно.
Неравномерность подачи и связанная с этим неравномерность движения жидкости во всасывающем и нагнетательном (напорном) трубопроводах может быть частично устра-

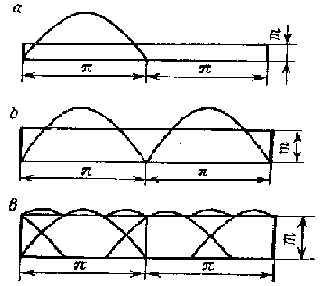

Рис.10. Диаграмма подачи поршневых насосов одинарного(а), двойного (б), строенного (в) действия. |
нена установлением воздушных колпа-ков (см. рис. 1). Сжатие воздуха в колпа-ке при подаче и расширение при всасы-вании уменьшает неравномерность дви-жения жидкости в напорном трубопро-воде. Чем больше объем воздушного колпака, тем меньше степень неравномерности подачи. На практике обычно ограничиваются такими размерами кол-паков, чтобы колебание давления в на-порном трубопроводе не превышало +3 %. Высоту всасывания поршневых насосов определяют по формуле: . (2) Здесь Ра - атмосферное давление, Па; РЖ - давление насыщенных паров жидкости, Па; - плотность жид- |
кости, кг/м3; h1 и h2 -соответственно потери напора в насосе и всасывающем трубопроводе, м.
Поршневые насосы с дисковым поршнем применяют при перекачке маловяз-ких жидкостей, а плунжерные – для перекачки вязких жидкостей, суспензий и со-здания высоких давлений.
Горизонтальные плунжерные насосы выпускают с подачей от 180 до 1800 л/мин (0,003 до 0,03 м3/с), вертикальные - от 2950 до 38600 л/мин (0,05 до 0,64 мЗ /с).
Согласно ГОСТ 12052-77 выпускают химические поршневые насосы типов: ХПНП - химический поршневой насос паровой; ХТр - химический трехцилин-дровый с регулируемой подачей; ХТ - химический трехцилиндровый; РК - регулируемый кислотный; РКС - регулируемый для соляной и серной кислот; РКХ - регулируемый для суспензии хлорида алюминия.
Маркировка насоса расшифровывается следующим образом. Например, РКС 1,5/25 означает: Р - регулируемый; К - кислотный; С - соляная кислота; 1,5 - подача, м3/ч; 25 - давление нагнетания, атм (или 2,5 МПа).
Технические характеристики некоторых плунжерных насосов приведены в табл. 1.
Таблица 1.
Технические характеристики некоторых плунжерных насосов типа ХТр
Марка насоса |
Подача, м3/ч |
Давление нагне-тания, МПа |
Число двойных ходов, в мин. |
ход поршня, мм |
Диаметр поршня, мм |
ХТр 1,5/200 ХТр 3/20 ХТр 8/110 ХТр 30/50 |
0,75 1,5 1 3 4 8 15 30 |
22 2 11 5 |
200 300 182 205 |
60 45 120 120 |
32 45 55 100 |
Подачу поршневого насоса регулируют с помощью вентиля или задвижки на перепускной линии, соединяющей всасывающий и нагнетательный трубопроводы.
Поршневые насосы можно выбрать по каталогу, где указаны: марка насоса, подача, давление нагнетания, число двойных ходов поршня в минуту, мощность двигателя, габа-ритные размеры, масса, изготовитель, характер перекачиваемой жидкости. Например, на-сос марки Т 25/340 предназначен для перекачки аммиачной воды, имеет подачу 25 мЗ /ч, давление нагнетания 34 МПа, мощность электродвигателя 440 кВт.
Достоинства поршневых насосов: высокий к. п. д. (до 85 %); возможность достижения высоких напоров при любых подачах; хорошая всасывающая способность.
Недостатки: тихоходность, а следовательно, громоздкость и большая масса (из-за наличия редуктора); сложность изготовления и высокая стоимость самого насоса и его эксплуатации; неравномерная подача; отсутствие регулировки подачи.
Эти недостатки делают поршневые насосы менее эффективными, чем ниже рассмо-тренные центробежные.
