18. Приближенные формулы для разностей широт, долгот и азимутов
Выведем главные члены формул для разностей широт, долгот и азимутов, которые будут необходимы при преобразовании и упрощении поправочных членов в ряде формул.
Пусть даны координаты B1 и L1 точки А (рис. 18.1), расстояние s между точками А и В, азимут А1·2 с точки А на точку В. Координаты точки В обозначим через В2 и L2 азимут с В на А — через А2·1
Найдем разность широт b = В2 — В1, разность долгот l = L2 — L1 и разность азимутов
t = А2·1 ± 180° - А1·2 . Эта задача называется прямой геодезической задачей, и методы точного ее решения будут рассмотрены на дальнейших занятиях.

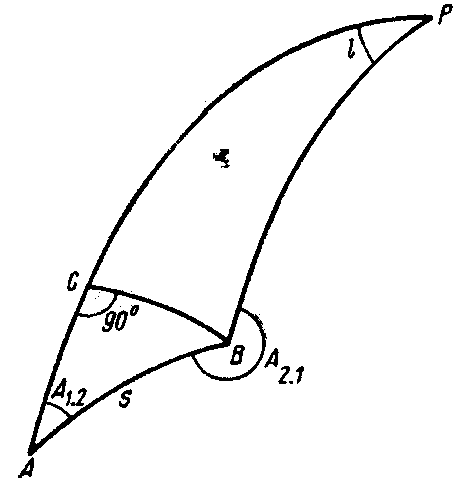

Рис. 18.1
Выберем на меридиане АР вспомогательную точку С таким образом, чтобы сечение первого вертикала в С проходило через В. Получим малый сфероидический треугольник АВС с прямым углом в С.
При малой длине сторон треугольника АВС мы можем рассматривать его как плоский и написать следующие равенства:
, (18.1)
(при этом мы допустили, погрешность порядка , как это будет показано в дальнейшем).
Обозначим широту точки С через В0. Рассматривая АС как дугу меридиана, на основании (11.15) : , напишем:
. (18.2)
Пренебрегая различием Мm от M1, напишем:
b0 = s cosA1·2[1]1
Конечно, широты точек С и В не равны между собой; разность этих широт d, как будет показано далее, выражается формулой:
, (18.3)
т. е. d — величина порядка и при принятой нами точности мы можем ею пренебречь.

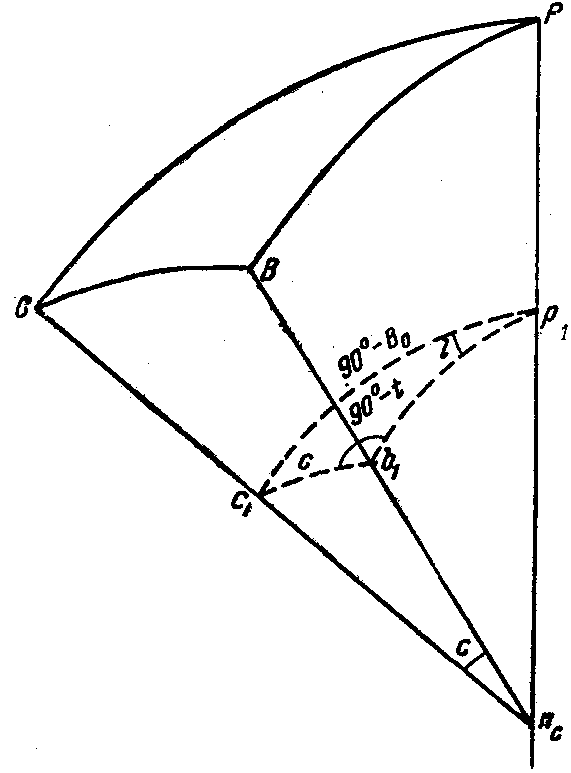

Для определения разности долгот точек А и В проведем в точке С нормаль к поверхности эллипсоида, которая пересечет его малую ось в точке nc (рис. 18.2). Соединим точку nc с точкой В и опишем из nc как из центра, вспомогательную сферу с радиусом, равным единице. Эта сфера пересечется прямыми Рnc „Вnc, и Сnc в точках с1, b1 и р1, которые образуют вершины вспомогательного сферического треугольника с1b1р1 (рис. 18.2).
Рис. 18.2
Обозначим: сторону c1b1 через с, угол при p1 — через l, угол при b1 — через 90° — t. Очевидно, сторона с1р1 будет по построению дополнением до 90° широты точки С, т. е. с1р1 = 90° — В0 по построению же угол при точке c1 равен 90°.
На основании (17.3):
с" = [2]0 СВ = s sin А1·2[2]0. (18.4)
Из прямоугольного сферического треугольника с1b1 р1 имеем:
cos B0 = tg c ctg l,
sin с = tg t ctg В0,
откуда, заменяя синусы и тангенсы малых дуг самими дугами, получаем:
. (18.5)
Напишем все формулы вместе:
. (18.6)
Выражение для t может быть написано из (18.5) иначе:
t" = l" sin B0. (18.7)
Формулы (18.6) приближенны, и их ошибочность выражается членами порядка , что численно. может выразиться в нескольких секундах.
Координаты точки В2 определятся теперь по формулам:
. (18.8)
