Проверка проводных коммуникаций
Затем проводят проверку проводных коммуникаций. Осмотр каждой линии начинают с установления трассы ее прохождения в помещении, используя монтажные схемы, трассо- и металлоискатели. Целесообразно проверить электросеть, затем абонентские телефонные линии и кабели сигнализации, а также распределительные коробки, щиты и т.д. Особое внимание - на линии, назначение которых не очевидно.
В начале линии проверяют на наличие в них высокочастотных сигналов, модулированных информационным сообщением. Слаботочные линии дополнительно проверяют на присутствие в них информационных низкочастотных сигналов.
Проверяемый участок силовой линии отключают от распределительного щита, присоединяют к нелинейному локатору коммуникаций и нагружают эквивалентным сопротивлением, затем отсоединяют электрические приборы, из осветительных приборов выворачивают лампы, выключатели переводят в положение «Включено».
Телефонную линию отключают на распределительной коробке и присоединяют к локатору, вместо телефонного аппарата включают эквивалентную нагрузку.
В случае если после проведения технической проверки и визуального осмотра в линии не обнаружено подключенных средств съема информации, то проводится измерение ее параметров (активного и реактивного сопротивлений, емкости и индуктивности) в разомкнутом и замкнутом (накоротко) состояниях. Рекомендуется по возможности прохождение всей трассы эфирным нелинейным локатором, так как по параметрам линии далеко не всегда удается выявить бесконтактные устройства съема информации.
После восстановления соединений фиксируют напряжение в линии при опущенной и поднятой трубке телефонного аппарата. Эти значения протоколируют и затем используют для периодического контроля абонентской линии.
Организуется проверка информационных коммуникаций на всех участках их прохождения (включая линейные устройства вне защищаемого здания), где нельзя исключить появление противника.
Задача 1. Определение вероятного противника, оценка его возможностей, тактики внедрения средств НСИ и их использования; разработка замысла проведения специальной проверки помещений
Рабочее задание
1. Изучение выделенного помещения.
2. Построение модели потенциального противника.
3. Разработка замысла на проведение специальной проверки.
Подготовка устройства к работе
1. Включите КУ (переключатель Power в положение ON). Убедитесь, что загорелась зеленая лампочка индикатора.
2. Установите антенну радиопередатчика перпендикулярно корпусу КУ.
3. Установите переключатель модуляции
Проверка высокочастотного детектора-частотомера
1. Установите границы динамического диапазона «-8…+16 dB».
2. Поднесите высокочастотную антенну ST031P к передающей антенне КУ.
Проконтролируйте увеличение количества окрашенных полос в полосе индикации (D).
В нижней части дисплея должна появится надпись «Capture= F1 MHz»

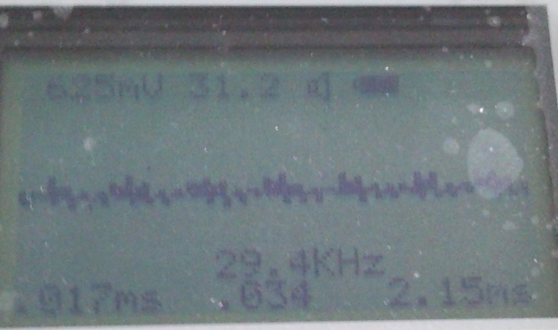

3. Включите модуляцию сигнала. Перейдите в режим осциллографа.
Без модуляции. С модуляцией.
Дополнительно проконтролируйте на слух звуковой сигнал в режиме AUDIO.
