Основи проектування в сеп. Характеристика сучасних сеп.

Будь-яка система електропостачання є підсистемою єдиної електроенергетичної системи. У зв’язку з цим необхідно врахувати їхній взаємовплив.

Використання потужних перетворювачів постачання струму а також технологічне обладнання (ел. печі та різні установки) приводить до генерації струмів вищих гармонік у системах електроспоживання, які зумовлюють виникнення додаткових втрат активної потужності, а також до помилкового спрацювання автоматики та релейного захисту.

Використання потужних однофазних електроприймачів приводить до виникнення несиметрії напруги, внаслідок чого виникають додаткові втрати активної потужності. А також зменш. ККД електродвигунів.

Характеристика приймачів електроенергії

До основних приймачів електроенергії відносяться:

• Асинхронні та синхронні електродвигуни

• Електротехнологічні установки

• Електросвітлювальні установки

Кожний електроспоживач характеризується своїм режимом. До основних режимів роботи відносяться:

• Тривалий режим – режим при якому в процесі увімкнення температура основних елементів приймача зростає до допустимої і залишається постійною під час роботи.

• Короткочасний режим – режим при якому температура збільшується, але не досягає допустимої і після вимкнення зменшується до температури навколишнього середовища.

• Повторно-короткочасний – режим при якому температура зростає, але не досягає допустимої і після вимкнення зменшується але не досягає температури навколишнього середовища.

Графіки електричних навантажень і коефіцієнти які їх характеризують

До основних коефіцієнтів які характеризують споживання активної ел. ен. відносяться:

Коефіцієнт включення:

– час роботи електричного приймача

– час неробочого ходу

– час перерви або паузи

Використання для приймачів з тривалими режимами роботи і в деяких випадках з короткочасним.

Для електричних приймачів з повторно-короткочасним режимом ( <10 хв).

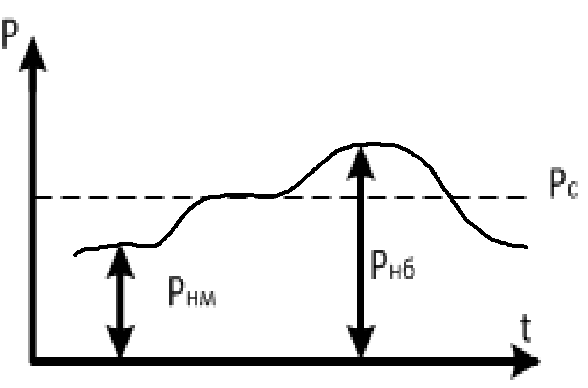

Будь-який графік споживання електричної енергії для даного електроприймача або групи електроприймачів характеризуються наступними показниками:

Для взаємозв’язку номінальних потужностей і майбутнього середнього навантаження використовуються наступні коефіцієнти:

1.

2. – коеф. завантаження приймача – це відношення фактично спожитої середньої активної потужності Рс вк за період включення tва на протязі циклу tц до її номінальної потужності.

3. Коефіцієнт максимуму навантаження

4. Коефіцієнт форми графіка навантаження ;

Іск – середньоквадратичне значення струму повної потужності

Іс – середнє значення струму і потужності

Для відомих графіків навантажень Кф визн.

;

5. Коефіцієнт різночасності максимумів навантажень.

6. Коефіцієнт заповнення графіка навантажень

Розрахунок електричних навантажень споживачів

До основних способів розрахунку електричного навантаження відносяться:

1. Метод коефіцієнту попиту:

Даний метод можна використати для споживачів з рівномірним або близьким до нього графіком навантаження. Для таких споживачів

2. Статистичний метод

– матимемо ймовірність Р=0,995

3. Метод упорядкованих діаграм або метод коефіцієнтів максимуму навантажень.

P=0.95

– визначається по таблиці або графічних даних в залежності від……

Пс – ефективне або приведене число ел.приймачів.

Таке число ел.приймачів однакової потужності і однакового режиму роботи, яке споживає ту саму к-сть ел.ен. , що і реальне число ел.приймачів різних потужностей і різних режимів роботи.

Даний метод доцільно використовувати для ел. приймачів зі змінним або різко змінним графіком навантажень.

4. Метод коефіцієнтів форми графіка

5. Метод питомих витрат енергії. На одиницю продукції

то

Може використовуватись при наявності достовірних даних щодо питомих витрат електроенергії.

6. Метод питомих витрат ел.енергії на одиницю виробленої продукції.

7. Комплексний метод розрахунку ел. навантажень використ. Для розрах. Ел. навантажень промислових або прирівняних до них підприємств.

В результаті аналізу реальних графіків навантажень встановлено, що їх характер зміни залежить від режиму роботи індивідуальних електроприймачів, а також їх кількості і місця розміщення в загальній схемі ел. постачання підприємства.

Тому, запропоновану схему електропостачання пром..підпр. розглядати як багаторівневу структуру і на кожному рівні використ. Відповідні розрахунки навантаження.

Для даної схеми запропоновано розглядати наступні рівні:

І- лінії 0,38 кВ які передають енергію від останнього силового щита до індивідуальних споживачів. На даному рівні для кожної лінії визначають окремо розраховують навантаження по якому вибирають їх переріз.

;

ІІ- лінії, які передають енергію від шин НН цехових ТП до силових щитів

;

;

;

Якщо у вузлі навантаження 5 і більше електродвигунів і ; то n_e можна визначити за виразом:

;

якщо і для будь-якої кількості електродвигунів у яких доцільно приймати n_e=n.

ІІІ шини НН цехових ТП. По даному навантаженні розраховують потужність і кількість трансформаторів цехових ТП.

;

– коректуючий коефіцієнт який визначається як:

;

k_п – коефіцієнт який враховує витрати робочого часу фонду електрообладнання зумовлені перервою в електропостачанні під час Планово Попереджувального Ремонту

K_iнт – коефіцієнт інтенсивності використання електрообладнання. Кількість обладнання яке постійно перебуває у робочому стані. ……. в знаменнику кількість електрообладнання розміщеного на підприємстві.

K_iнт= ;

K_Н – коефіцієнт який враховує нерівномірність споживання електроенергії.

ІV – лінії напругою 6-10 кВ по даному навантаженні розраховують переріз ліній які живлять РП– 6(10) кВ.

;

– коефіцієнт різночасності максимумів навантаження ліній ІІІ­^го рівня

– розрахунок для ІІІ рівня

V – шини НН головної знижувальної підстанції.

;

– потужність двигунів які живляться від шин ГЗП

VI – шини ВН головної знижувальної підстанції. По даному навантаженні розраховують переріз ліній зовнішнього живлення ГЗП.

;

При наявності достовірних даних на 6му рівні можна використовувати метод питомих витрат електроенергії на 1цю продукції, або на 1цю площі (вирообничої).
