14.2.4 Инструментальное обследование показателей качества электроэнергии
Получаемая потребителями электрическая энергия наряду с количественными показателями (напряжение, мощность, количество) должна отвечать и ряду качественных показателей. Качество электрической энергии должно соответствовать требованиям ГОСТ 13109-97[6].
ГОСТ 13109-97 нормирует следующие показатели качества электроэнергии (ПКЭ).
Отклонение
напряжения
(
):
где
- усредненное значение напряжения (В,
кВ) в интервале времени 1 мин;
- номинальное напряжение;
,
где
- значение напряжения
(В, кВ) в i-ом
наблюдении; N
- число наблюдений.
Число наблюдений за 1 мин должно быть не менее 18.
Отклонения
напряжения на выводах электроприемников
не должны превышать ± 10 % от
в течение суток измерения, причем 95 %
времени суток отклонения напряжения
должны находиться в пределах
5 % от
.
Допускаемые и предельно допускаемые значения установившегося отклонения напряжения в точках общего присоединения потребителей электрической энергии к электрическим сетям должны быть установлены в договорах на пользование электрической энергией между электроснабжающей организацией и потребителем с учетом необходимости выполнения норм настоящего стандарта на выводах электроприемников.
Колебания
напряжения
(
).
Колебания напряжения характеризуются показателями:
размах изменения напряжения;
доза фликера.
Предельно допускаемые значения размаха изменений напряжения в точках общего присоединения к электрическим сетям при периодических колебаниях напряжения определяются по рис. 14.2 : кривая 1 - на входах осветительных установок с лампами накаливания в помещениях, где требуется значительное зрительное напряжение, и в точках электрических сетей, к которым присоединяют потребителей с такими установками; кривая 2 - на входах осветительных установок с газоразрядными лампами и лампами накаливания в остальных помещениях, в том числе в жилых зданиях, и в точках электрических сетей, к которым присоединяют потребителей с такими установками.

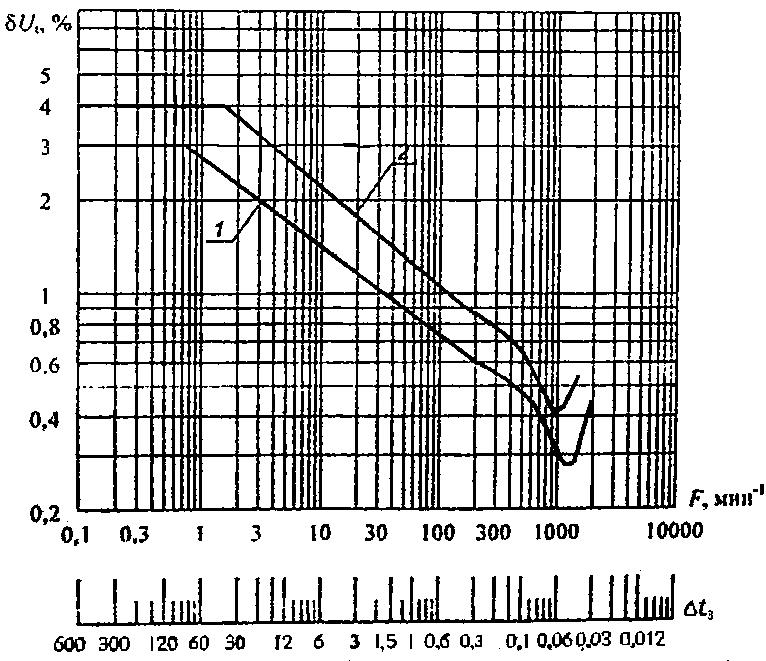

Рис 14.2. Допустимые размахи напряжения:
F-частота
изменений напряжения;
-
интервал времени между размахами
Кривые рис.14.2 могут давать большую погрешность, если размахи изменения напряжения отличаются от периодических, поэтому оценку допустимости колебаний при энергоаудите лучше проводить по дозе фликера. Доза фликера - это интегральная характеристика колебаний напряжения, вызывающих у человека накапливающееся за установленный период времени раздражение миганиями света. Дозу фликера определяют по прибору фликерметру на интервале времени равном 10 мин.
Несинусоидальность напряжения.
Несинусоидальность напряжения характеризуется показателями:
- коэффициентом
искажения синусоидальности напряжения
;
- коэффициентом
n-й
гармонической составляющей напряжения
.
Эти показатели определяются по выражениям:
где
- действующее значение напряжения n-й
гармоники (В, кВ).
Нормально и предельно допускаемые значения коэффициента искажения синусоидальности напряжения в точках общего присоединения к электрическим сетям с различными номинальными напряжениями приведены в табл. 14.1.
Таблица 14.1. Значении коэффициента искажения синусоидальности кривой напряжения, %
-
Нормально допускаемые
Предельно допускаемые
кВ
кВ
0,38
6-20
35
110-330
0,38
6-20
35
110-330
8,0
5,0
4,0
2,0
12,0
8,0
6,0
3,0
Нормально допускаемые значения коэффициента n-й гармонической составляющей напряжения в точках общего присоединения к электрическим сетям с номинальным напряжением ива приведены в табл.14.2.
Предельно допускаемое значение коэффициента n-й гармонической составляющей напряжения определяется по формуле
где
- значения коэффициента n-й
гармонической составляющей по табл.14.2.
Таблица 14.2. Коэффициент n-й гармонической составляющей напряжения, %
-
Гармоники
n
,кВ
0,38
6-20
35
110-330
1
2
3
4
5
6
нечетные
5
6,0
4,0
3,0
1,5
не кратные 3
7
5,0
3,0
2,5
1,0
11
3,5
2.0
2,0
1,0
13
3,0
2,0
1,5
0,7
17
2,0
1,5
1,0
0,5
19
1,5
1,0
1,0
0,4
23
1,5
1,0
1,0
0,4
25
1,5
1,0
1,0
0,4
>25
0,2+
2,2+
2,2+
0,2+
нечетные
3
5,0
3,0
3,0
1,5
кратные 3*
9
1,5
1,0
1,0
0,4
15
0,3
0,3
0,3
0,2
21
0,2
0,2
0,2
0,2
>21
0,2
0,2
0,2
0,2
четные
2
2,0
1,5
1,0
0,5
4
1,0
0,7
0,5
0,3
6
0,5
0,3
0,3
0,2
8
0,5
0,3
0,3
0,2
10
0,5
0,3
0,3
0,2
1
2
3
4
5
6
12
0,2
0,2
0,2
0,2
>12
0,2
0,2
0,2
0,2
Нормально допускаемые значения, приведенные для n=3и n=9, относятся к однофазным электрическим сетям. В трехфазных трехпроводнных электрических сетях эти значения принимаются вдвое меньшими.
Несимметрия напряжений.
Несимметрия напряжений характеризуется показателями:
1) коэффициентом
обратной последовательности напряжения
(
);
2) коэффициентом
нулевой последовательности напряжения
(
).
Эти показатели определяются по выражениям (в %):
где
- действующее значение напряжения
обратной последовательности основной
частоты трехфазной системы напряжений
(В, кВ);
- действующее значение нулевой
последовательности основной частоты
(В, кВ)
Нормально и предельно допускаемые значения коэффициента несимметрии напряжения по обратной последовательности в точках общего присоединения к электрическим сетям равны соответственно 2,0 и 4,0 %.
Нормально допускаемые и предельно допускаемые значения в точках общего при соединения к четырехпроводным электрическим сетям с номинальным напряжением 0,38 кВ равны соответственно 2,0 и 4,0 %.
Отклонение частоты.
Отклонения частоты
(Гц)
переменного тока определяют по выражению
- усредненное
значение частоты на интервале времени,
равном 20 с;
- номинальное значение частоты, Гц.
В соответствии с ГОСТ 13109-97 нормально допускаемые и предельно допускаемые значения отклонения частоты равны соответственно ± 0,2 и ± 0,4 Гц.
Для определения соответствия значений измеряемых показателей качества электрической энергии вышеприведенным нормам минимальный интервал времени измерений должен быть 24 часа.
Рекомендуемая общая продолжительность измерений показателей качества электрической энергии для учета рабочих и выходных дней — 7 суток. Сопоставление показателей качества с нормами ГОСТ необходимо производить за каждые сутки общей продолжительности измерений отдельно.
Пределы допускаемых погрешностей измерения показателей качества электроэнергии следующие:
1) отклонения напряжения: абсолютная погрешность ± 0,5 %;
2) размах изменения напряжения: относительная погрешность ± 8 %;
3) доза фликера: относительная погрешность ± 5 %;
4) коэффициент иесинусоидальности напряжения: относительная погрешность ± 10 %;
5) коэффициент n-й гармоники напряжения: относительная погрешность ± 5 %;
6)коэффициент обратной последовательности напряжения: абсолютная погрешность ±0,3 %;
7) коэффициент нулевой последовательности напряжения: абсолютная погрешность ±0,5%;
8) отклонение частоты: абсолютная погрешность ± 0,03 Гц.
В процессе энергоаудита для измерения показателей качества электроэнергии (отклонений напряжения, иесинусоидальности и несимметрии напряжения) можно использовать житомирские приборы: 1) измеритель отклонений напряжения 43203; 2) измеритель несинусоидальности напряжения 43250; 3) измеритель несимметрии напряжения 43204. Для получения статистических характеристик показателей качества к вышеуказанным приборам следует подключать измеритель статистических характеристик 43401, который позволяет строить гистограммы показателей качества за период измерений и по ним определять вероятность выхода показателей качества за нормируемые пределы.
Для измерения показателей качества можно также использовать информационно- измерительную систему «Анализатор качества напряжения», разработанную в Московском энергетическом институте.
Вышеуказанные приборы весьма громоздки и требуют большого времени на обработку материалов, поэтому при энергоаудите показателей качества электроэнергии более предпочтительны переносные портативные анализаторы электропотребления типов AR.4M; AR.5, описанные в пункте 14.2.2.
Для контроля колебаний напряжения следует использовать фликерметр. При отсутствии: фликерметров можно определять допустимость колебаний по кривым рис. 14.2. Для этого надо каким-либо прибором (самопишущим вольтметром или осциллографом) произвести замеры размахов изменения напряжения , за 10 мин. Допустимость колебаний определяется выражением
где n
- число размахов на интервале измерения
Т =
10 мин;
- минимально
допустимый интервал времени между
размахами амплитудой
,
определяемый по нижней шкале рис. 14.2
