Введение Основные сведения о дискретных автоматах
Устройства, предназначенные для преобразования дискретной информации, называются дискретными автоматами. Дискретный автомат имеет входные полюсы, на которые поступают входные воздействия, и выходные полюсы, с которых снимаются сформированные автоматом выходные воздействия.

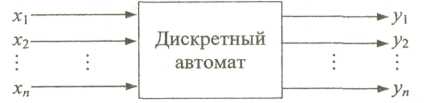

Рис. 1 Структурная схема комбинационного автомата
Переход дискретного автомата из одного состояния в другое осуществляется скачкообразно и он произойдет не ранее, чем через некоторый промежуток времени t > О, который называется интервалом дискретности [1].
Неавтономные - это такие автоматы, сигналы на выходах которых изменяются только при изменении сигналов на входах[1].
Дискретные автоматы по способу формирования выходных сигналов делятся на комбинационные автоматы и конечные автоматы.
Комбинационными автоматами (автоматами без памяти) называются такие автоматы, у которых сигналы на выходах однозначно зависят только от сигналов на входах.
Входы комбинационных автоматов обозначаются буквами X1, X2…Xn, а выходы Y1,Y2…Ym.
Для дискретных автоматов имеет место такое понятие, как такт работы автомата. Тактом называется интервал времени г между двумя соседними изменениями состояния автомата. Различают два класса автоматов:
- синхронные;
- асинхронные [1].
У синхронного автомата изменение его состояния осуществляется неза-висимым синхронизирующим устройством - генератором синхронизирующих импульсов. Обычно синхронизирующие импульсы подаются через равные промежутки времени [1].
Асинхронными называются такие автоматы, у которых длительность времени τ определяется только моментами изменения входных воздействий. Таким образом, асинхронные автоматы не требуют подачи на них синхронизирующих импульсов.
Различают также автономные и неавтономные автоматы. Автономными считаются такие автоматы, у которых сигналы на выходах могут изменяться при отсутствии изменения сигналов на входах, т.е. выходные сигналы вырабатываются самим автоматом [1].
Неавтономные – это такие автоматы, сигналы на выходах которых изменяются только при изменении сигналов на входах.
Дискретные автоматы по способу формирования выходных сигналов делятся на комбинационные автоматы (схемы) и конечные автоматы [2].
Комбинационными автоматами (автоматами без памяти) называются такие автоматы, у которых сигналы на выходах однозначно зависят только от сигналов на входах.
Дискретные устройства находят широкое применение в современных системах управления, средствах связи, системах железнодорожной автоматики и телемеханики, компьютерной и бытовой технике. Знание вопросов синтеза и анализа дискретных автоматов, принципов их работы позволит инженеру лучше изучить современную технику и повысить эффективность ее эксплуатации.
Cинтез комбинационного автомата
Цель синтеза ДУ состоит в разработке дискретного автомата при ограничениях на количество и тип используемых логических элементов и, в частности, схемы электрической функциональной. Функциональная схема и предшествующие ей аналитические выражения, описывающие зависимости выходных сигналов от входов, представляют собой соответственно графическую и аналитическую модели ДУ.
Комбинационный автомат может быть задан одним из следующих способов: словесный, табличный, аналитический, графический.
Синтез комбинационного автомата начинается со словесной формулировки его работы. В дальнейшем словесную формулировку работы автомата необходимо формализовать, например, построить таблицу соответствия, чтобы в конечном итоге получить логические выражения зависимости выходов у от входов х [2].
Общий алгоритм синтеза комбинационного автомата включает следующую последовательность решения частных задач для получения функциональной электрической схемы синтезируемого дискретного устройства [2]:
Словесное описание ДУ.
Построение СЭС.
Построение таблицы соответствия.
Получение логических выражений функций выходов.
Минимизация функций выходов.
Представление функций выходов в заданном элементном базисе.
Построение схемы электрической функциональной.
