Занятие 7.6 «Радиоэлектронный комплекс ударного самолета».

Цель: получить представление об основных принципах построения РЭК прицелива­ния и управления вооружением ударного самолета; изучить назначение, состав и принцип функционирования РЛС обзора земной поверхности.

Учебные вопросы:

1. Общая характеристика РЭК прицеливания и управления вооружением ударного самолета.

1. РЛС обзора земной поверхности.

1. Общая характеристика рэк прицеливания и управления вооружением ударного самолета

Полёт ударного самолета на боевое применение можно разбить на ряд этапов:

• вывод ЛА в район наземной (надводной) цели;

• поиск, обнаружение и опознавание цели;

• атака цели;

• возврат на аэродром базирования.

Решение первой и последней из перечисленных задач возлагается в ос­новном на бортовой комплекс самолетовождения, а второй и третьей - на РЭК прицеливания и управлением вооружением. Поскольку оба эти комплекса ударного ЛА тесно взаимодействуют друг с другом, то их часто объединяют под названием прицельного пилотажно-навигационного (ПрПНК).

ПрПНК решает следующие задачи:

• самолетовождение в район цели и обратно с применением маловысотно­го полета для преодоления зоны ПВО;

• обнаружение и опознавание цели;

• визирование цели, определение координат и параметров движения цели и ЛА;

• выбор и выполнение боевого манёвра;

• расчёт траектории полёта авиационного средства поражения (АСП);

• определение параметров управления ЛА для устранения ошибок прице­ливания;

• управление АСП;

• управление ЛА на этапе выхода из атаки.

Структурная схема ПрПНК ударного самолёта, обеспечивающего реше­ние вышеперечисленных задач, показана на рис. 1.

В состав ПрПНК входят:

• РЛС переднего обзора земной поверхности (панорамная РЛС);

• оптико-электронная прицельная система (ОЭПС), состоящая из оптиче­ского прицельно-пилотажного визира (ППВ), лазерного дальномера и теплови­зора;

• система предупреждения об облучении и управления противорадиоло-кационными ракетами (ПРР) ПРС – противорадиолокационная станция;

• радиолокатор самолетный «запрос-ответ» (РСЗО);

• РЛС профильного полета;

• пилотажно-навигационный комплекс, состоящий из радиотехнических (РСБН, ДИСС, АРК) и нерадиотехнических (СВС, ИНС) навигационных систем (НС) и системы автоматического управления (САУ);

- комплекс вооружения, включающий каналы наведения управляемых средств поражения (УСП), сброса неуправляемых СП (НУСП) и управления стрелково-пушечным вооружением (СПВ);

• бортовая ЦВМ;

• индикатор боевой обстановки.

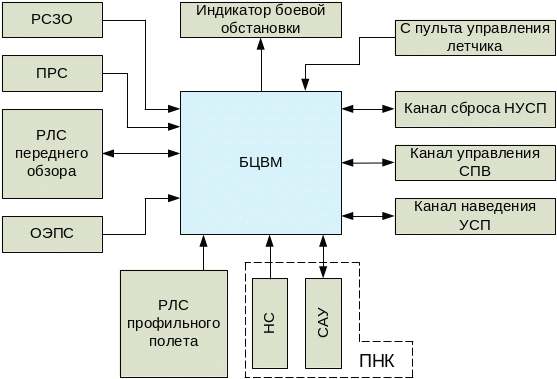

Рис. 1. Структурная схема ПрПНК ударного самолета

Из состава ПрПНК ударного самолета видно, что по сравнению с РЭК пе­рехвата, он имеет ряд существенных особенностей:

• возможность автономной работы на всех этапах полета;

• использование всего арсенала АВ;

• наличие средств по преодолению массированной ПВО, включая проти-ворадиолокационные ракеты.

Основную информацию в ПрПНК выдает панорамная РЛС, обеспечи­вающая полет вне визуальной видимости земной поверхности, поиск наземных или морских объектов противника и прицеливание по ним.
