МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ
РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ
(ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)
«УТВЕРЖДАЮ»
Начальник военной кафедры МИРЭА
В. Введенский
«_____»_______________2011 г.
Военно – специальная подготовка
(ВУС 541100)
Дисциплина ВСП.01
«Основы авиационной техники»
(программа издания 2008 года)
Раздел 2. Основы авиационной техники
Тема 7. Комплексы радиоэлектронного оборудования (рэо)
Групповое занятие
Рассмотрено на заседании цикла
Протокол №_____________________
От “______”_______________2011 г.
Москва 2011 г.
Занятие 7.1 «Общая характеристика РЭО»
Цель: изучить назначение, состав и классификацию РЭО современных летательных аппаратов; ознакомиться с принципами построения авиационных радиоэлектронных комплексов (АРЭК) и характером взаимодействия АРЭК с другими комплексами и системами.
Учебные вопросы:
1. Назначение, состав и классификация радиоэлектронного оборудования современных ЛА.
2. Принципы построения авиационных радиоэлектронных комплексов (АРЭК) и взаимодействия с другими комплексами и системами.
Назначение, состав и классификация радиоэлектронного оборудования
Применение бортового радиоэлектронного оборудования (БРЭО) летательного аппарата, позволяет решить следующие задачи:
поддержание радиосвязи между летательными аппаратами, летательным аппаратом (ЛА) и пунктами управления;
самолетовождение и посадка ЛА на аэродром с помощью РЭС;
бомбометание и десантирование при отсутствии оптической видимости;
поиск и перехват воздушных целей;
опознавание целей, оповещение экипажей, формирование сигналов активного ответа;
выработки команд целеуказания и наведения управляемого оружия на цель;
ведение радиоэлектронной разведки (РЭР) и радиоэлектронной борьбы (РЭБ);
поиск и спасение экипажей, потерпевших бедствие и др.

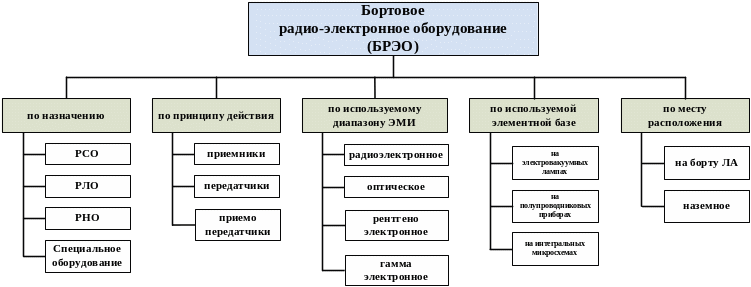

Классификация БРЭО ЛА представлена на рис. 1:
Рис. 1. Классификация БРЭО ЛА
Дадим краткую характеристику РЭО используемого на борту ЛА. Более подробные сведения по каждому из видов РЭО будут доведены на последующих занятиях.
Радиосвязное оборудование (РСО) позволяет решать задачи:
- обмена информацией между летательными аппаратами, летательным аппаратом (ЛА) и пунктами управления,
- передачи и приема сигналов потерпевших бедствие ЛА.
В состав РСО входят:
командные и связные радиостанции;
радиостанции специальной связи (например аварийные);
аппаратура телефонной, телеграфной, телекодовой закрытой связи;
автоматические ретрансляторы и т.д.
Радионавигационное оборудование (РНО) обеспечивает решение задач:
- самолетовождения и
- посадки ЛА на аэродром.
В состав РНО входят:
автоматические радиокомпасы;
радиотехнические системы навигации;
аппаратура систем посадки и т.д.
Радиолокационное оборудование (РЛО) обеспечивает решение задач:
- бомбометания и десантирования;
- поиска и перехвата воздушных целей (ВЦ);
- опознавания государственной принадлежности ВЦ;
- формирования и приема сигналов активного ответа;
- наведения управляемого оружия на цель и др.
В состав РЛО входят:
радиоаппаратура систем бомбометания и десантирования (РЛС обзора земной поверхности, бортовое оборудование радиолокационных маяков-ответчиков);
радиоаппаратура поиска, перехвата и прицеливания (радиолокационные прицелы, прицельные радиолокационные станции, радиоаппаратура управления и наведения ракет);
радиоаппаратура опознавания, оповещения и активного ответа и др.
Специальное оборудование предназначено для решения специфических задач, таких как:
- ведение радиоэлектронной разведки (РЭР)
- ведение радиоэлектронной борьбы (РЭБ).
В состав РЭО ЛА, помимо перечисленных систем, также входят различные вычислительные устройства, входящие в состав радиоэлектронных систем, систем контроля и прогнозирования состояния РЭО.
