3. Системы посадки и управления воздушным движением (сп и увд)
С помощью системы посадки (СП) и управления воздушным движением (УВД) обеспечивается:
- привод ЛА в район посадки,
- управление воздушным движением в районе посадки,
- посадка и управление движением по летному полю.
В состав СП и УВД входят:
технические средства привода;
технические средства управления воздушным движением (УВД);
технические средства посадки;
технические средства организации движения ЛА по летному полю.
Средства привода непрерывно указывают летчику направление на аэродром и оставшееся расстояние до него.
Средствами УВД создаются зоны ожидания в районе посадки, осуществляется предупреждение о возможности столкновения ЛА, информируется экипаж об особенностях захода на посадку и др.
Средства посадки дают информацию о плоскостях посадочного курса и планирования (рис. 6), а также о расстоянии до оптимальной точки приземления на ВПП.
Рис. 6. Иллюстрация плоскостей: посадочного курса, планирования, а также оптимальной точки приземления на ВПП
Средства организации движения по летному полю обеспечивают раздельное наблюдение за ЛА на летном поле и передачу им команд о направлениях и порядке движения.
В зависимости от состава оборудования системы посадки подразделяются на упрощенные, радиомаячные и радиолокационные.
Упрощенная система посадки включает наземное и бортовое оборудование.
В наземное оборудование упрощенной системы посадки входят (рис. 7):
- две приводные аэродромные радиостанции (ПАР),
- два или три маркерных радиомаяка (МРМ),
- КВ и УКВ аэродромный радиопеленгатор (АРП),
- связные командно-стартовые радиостанции (КСРС) и
- светотехническое оборудование.
В состав бортового оборудования входят:
- командная радиостанция
- АРК;
- РВ малых высот;
- маркерный радиоприемник;
- пилотажно-навигационные приборы (компас, авиагоризонт и т.д.)
ПАР и МРМ образуют дальний (ДПРМ) и ближний (БПРМ) приводной маяк.

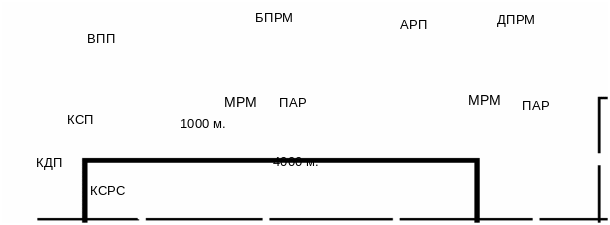

Рис. 6. Схема наземного оборудования системы посадки
С использованием АРК осуществляется полет ЛА на дальнюю ПАР.
Правильность курса посадки проверяется переключением АРК на БПРМ (стрелка АРК должна оставаться на нуле).
К ДПРМ ЛА должен подойти на высоте Н1 200 м, что контролируется с помощью РВ. Момент пролета ДПРМ фиксируется по сигналам дальнего МРМ.
После этого АРК переключается на волну БПРМ и продолжается снижение. При пролете БПРМ высота ЛА Н2 = 50-80 м.
Дальнейшее снижение производится при визуальной ориентировке по наземному светотехническому оборудованию системы.
Наземный АРП используется для контроля положения ЛА относительно аэродрома.
Преимуществом упрощенной системы является простота оборудования, а недостатком - небольшая пропускная способность (15-20 самолетов в 1 час), не обеспечивается выполнение требований безопасности при нахождении в зоне аэродрома одновременно нескольких ЛА, может быть использована лишь при хорошей видимости (не менее 50-1000 метров по горизонтали и высоте – не ниже 60-80 метров).
Радиомаячная система позволяет проводить посадку ЛА в более сложных метеоусловиях (горизонтальная видимость до 400 м, высота нижней кромки облаков до 30 м).
В состав радиомаячной системы входит:
- оборудование упрощенной системы посадки,
- диспетчерское и радиомаячное оборудование.
С помощью диспетчерского оборудования осуществляется наблюдение за воздушной обстановкой в районе аэродрома, управление и контроль за движением ЛА в районе аэродрома.
Диспетчерское оборудование включает:
- обзорный и диспетчерский радиолокатор,
- УКВ радиопеленгатора,
- специальные вычислительных устройств и
- средства командной радиосвязи.
С помощью обзорного радиолокатора обеспечивается наблюдение за воздушной обстановкой в радиусе 200-250 км, диспетчерского радиолокатора - управление движением ЛА в радиусе порядка 150 км и на летном поле.
Автоматический УКВ радиопеленгатор решает задачи: опознавания ЛА, прибывающих в район аэродрома и измерения их азимута.
Вычислительные устройства обрабатывают информацию о прибывающих и находящихся в районе аэродрома ЛА и определяют порядок их посадки и движения.
Средства командной радиосвязи содержат несколько КВ и УКВ радиостанций. Каждая из них обслуживает полеты в заданной зоне.
Радиомаячное оборудование служит для указания летчику линии планирования при посадке и включает:
- курсовой (КРМ) и глиссадный радиомаяки (ГРМ), устанавливаемые на аэродроме и
- бортовые радиоприемники (КРП, ГРП).
В состав радиомаячного оборудования включаются также маркерные радиомаяки, входящие в упрощенную систему посадки.
КРМ создает вертикальную плоскость посадочного курса, устанавливается в 300-1000 м позади ВПП на ее оси.
ГРМ предназначен для указания летчику плоскости планирования, размещается обычно левее ВПП на расстоянии 100-150 м от ее оси на траверсе оптимальной точки приземления ЛА.
Радиомаячная система посадки обеспечивает снижение ЛА до высоты 30-40 м. В дальнейшем снижение производится визуально. Пропускная способность этой системы порядка 30 самолетов в час.
Маркерные радиомаяки (МРМ) служат для обозначения пункта своей установки, знание координат которого необходимо летчику для ориентировки при заходе на посадку.
В состав радиолокационной системы посадки входит оборудование упрощенной системы, диспетчерское оборудование (такое же, как в радиомаячной системе) и посадочный радиолокатор, который используется при отказе АРК.
При посадке положение ЛА относительно линии планирования и ВПП измеряется посадочным радиолокатором.
Система посадки имеет примерно такие же ТТД, как и радиомаячная.
Доцент кафедры
Д. Корабейников
