2.4 Режимы потребления электроэнергии и графики нагрузки.

Для получения полной характеристики города как потребителя необходимо иметь представление о характере изменения нагрузки и о расходе электроэнергии за определенный период времени (сутки, месяц, год и т.д.)

Особенность производства электроэнергии состоит в том, что электростанция вырабатывает в каждый отрезок времени такое количество энергии, которое в этот же отрезок потребляют все электрические установки, подключенные к электрической сети. таким образом, мощность электростанции или трансформаторной подстанции в любой момент определяется нагрузкой всех потребителей

э лектроэнергии.

так как режим работы разных потребителей электроэнергии не остается постоянным, а изменяется в зависимости от часов суток, дней недели и т.д. соответствующим образом изменяется и режим работы электростанции или трансформаторной подстанции.

Располагая графиками нагрузки электростанций, подстанций и отдельного потребителя, можно проанализировать их работу за прошедшее время, выявить необходимые режимы работы отдельных агрегатов, степень использования оборудования и возможность более целесообразного использования оборудования и возможность более целесообразного перераспределения нагрузки между отдельными источниками электроснабжения. Этим достигается экономичность эксплуатации источников и бесперебойность питания электроэнергией потребителей.

В зависимости от характера производства, типа электроприемников, равномерности их работы и числа рабочих смен за сутки

каждая однородная группа имеет свой характерный график потребления электроэнергии. Если в электрической нагрузке города преимущественную долю составляет освещение, то суточный график нагрузки окажется неравномерным; в вечерние часы нагрузка будет больше, чем в дневные, ночные и утренние. В случае значительной силовой нагрузки суточный график будет равномернее, особенно при трехсменной работе предприятий.

Чем равномернее график нагрузки, тем лучше используется электрооборудование и выше коэффициент полезного действия.

на рисунке 3 приведен график нагрузки жилого здания за зимний день. При составлении графика учтены все виды внутриквартирной электрической нагрузки. В зимних графиках более значительно

в ыражена осветительная составляющая (с 16 до 22ч), чем в летних графиках. В домах с электрическими плитами разница между зимними и летними нагрузками значительно уменьшается.

Во время эксплуатации суточные графики получают на основании периодических ( получасовых или часовых) записей нагрузок показанием счетчиков активной и реактивной энергии;

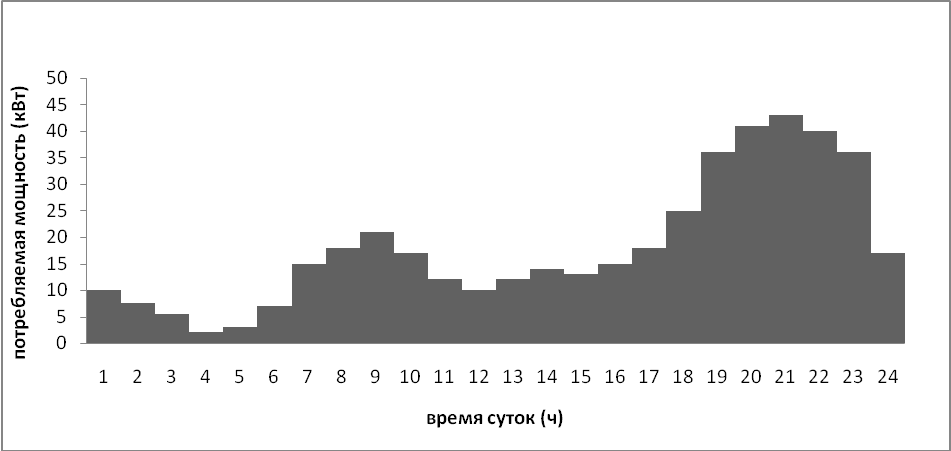

рис. 3 усредненный суточный график потребляемой мощности 120 квартирным жилым домом за зимний день

Можно получить графики также путем записи на ленту регистрирующими киловаттметрами. При разработке проектов электроснабжения графики нагрузки строят на основании технологических зданий и режимов работы отдельных потребителей электроэнергии. Общий график нагрузки города или микрорайона определяется путем суммирования графиков отдельных групп и потребителей.
