- •Электрический заряд и его свойства. Закон сохранения электрического заряда. Закон Кулона.
- •Электрическое поле и его свойство. Напряженность электрического поля.
- •Принцип суперпозиции электростатических полей. Поле диполя.
- •Поток вектора напряженности электростатического поля. Теорема Остроградского-Гаусса и ее применение к расчету поля бесконечно равномерно заряженной плоскости и конденсатора.
- •Проводники в электрическом поле. Распределение зарядов в проводнике. Электроемкость уединенного проводника.
- •Работа сил электрического поля при перемещении заряда.
- •Циркуляция вектора напряженности электрического поля. Потенциал электростатического поля. Эквипотенциальные поверхности.
- •9.Конденсатор. Виды конденсаторов. Соединений конденсаторов.
- •10. Соединения проводников. Закон Ома в дифференциальной форме. Классическая теория электропроводимости металлов.
- •11. Постоянный электрический ток и его характеристики. Закон Ома для участка цепи.
- •12. Строение силы эдс. Закон ома для замкнутой цепи.
- •13. Правило кирхгофа. Работа и мощность в цепи постоянного тока. Закон Джоуля – ленца.
- •14. Работа выхода электронов из металлов. Термоэлектронная эмиссия.
- •15. Магнитное поле электрического тока. Индукция и напряженность магнитного поля.
- •16. Закон Био-Савара-Лапласа. Магнитное поле кругового тока. Магнитное поле Соленоида.
- •17. Сила Ампера. Взаимодействие параллельных токов. Единицы силы тока.
- •18. Действие магнитного поля на движущийся заряд. Сила Лоренца. Ускорители элементарных частиц.
- •19.Контур с током в магнитном поле. Магнитный момент. Эффект Холла.
- •20. Циркуляция вектора напряженности магнитного поля. Закон полного тока. Теорема Гауса для вектора.
- •21.Поток вектора магнитной индукции (магнитный поток). Работа по перемещению проводника с током в магнитном поле.
- •22. Явление электромагнитной индукции. Опыты Фарадея. Правило Ленца. Закон электромагнитной индукции.
- •23. Явление самоиндукции. Экстратоки. Токи при замыкании и размыкании электрической цепи.
- •24. Магнитное поле. Магнитостатика в веществе. Намагниченности. Магнитный гистерезис. Энергия магнитного поля.
9.Конденсатор. Виды конденсаторов. Соединений конденсаторов.
Конденса́тор (от лат. condensare — «уплотнять», «сгущать») — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.
К теплообменным аппаратам относятся конденсаторы, испарители и приборы охлаждения. Различают следующие типы конденсаторов: кожухотрубные горизонтальные, кожухотрубные вертикальные, испарительные и воздушные.
Кожухотрубные конденсаторы
Кожухотрубный горизонтальный конденсатор используется в аммиачных и хладоновых холодильных установках пищевых предприятий. Они имеют цилидрический стальной кожух, в котором прямые трубы расположены горизонтально, концы их развальцованы в трубных решетках. Охлаждающая вода под напором проходит по этим трубам.
Пары хладагента конденсирутся в межтрубном пространстве на наружной поверхности труб. Эти конденсаторы обычно работют в комплекте с водоохлаждающими устройствами. Вертикальные кожухотрубные конденсаторы используются в крупных аммиачных холодильных установках. Главный их недостаток – сложность равномерного распределения воды по трубам.
Испарительные кондесаторы
Испарительные кондесаторы применяют на пищевых предприятиях. В эти кондесаторах теплота от холодильного агента передается через стенку трубы воде, стекающей тонкой пленкой по наружной поверхности труб, и далее воздуху посредством испарения части воды.
Конденсаторы воздушного охлаждения
Воздушные конденсаторы широко используют в агрегатах, обслуживающих торговое оборудование, в бытовых холодильниках, в изотермическом транспорте. Применение их позволяет уменьшить расход воды, сократить затраты на сооружение устройств для охлаждения оборотной воды. Воздушные конденсаторы представляют собой систему трубчатых змеемиков, расположенных в металлическом корпусе.

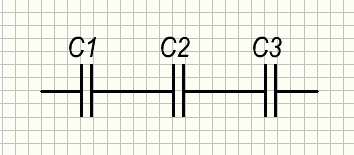

Последовательное соединение показано на рисунке
Общая емкость любого количества последовательно соединенных конденсаторов определяется по формуле
10. Соединения проводников. Закон Ома в дифференциальной форме. Классическая теория электропроводимости металлов.
Сопротивление зависит как от материала, по которому течёт ток, так и от геометрических размеров проводника.
Полезно переписать закон Ома в так называемой дифференциальной форме, в которой зависимость от геометрических размеров исчезает, и тогда закон Ома описывает исключительно электропроводящие свойства материала. Для изотропных материалов имеем:
где:
— вектор плотности тока,
— удельная проводимость,
— вектор напряжённости электрического поля.
Все величины, входящие в это уравнение, являются функциями координат и, в общем случае, времени. Если материал анизотропен, то направления векторов плотности тока и напряжённости могут не совпадать. В этом случае удельная проводимость является тензором ранга (1, 1).
Раздел физики, изучающий течение электрического тока в различных средах, называется электродинамикой сплошных сред.
