6.5. Підсилення конструкцій

Бетонні, залізобетонніі кам′яні конструкції, складають основну частину будь-якого будинку чи споруди що реконструюється. Під час експлуатації ці конструкції фізично і морально зносилися, ступінь яких визначається необхідністю їх підсилення. Іншими словами, бетонні і залізобетонні конструкції підсилюють по двох причинах:

  1. Збільшення навантажень на них в наслідок заміни або підсилення вищерозміщених конструкцій (надбудови, прибудови) або при заміні технологічного обладнання (станки, ліфти, ескалатори, крани і ін.) таким, які мають масу більшу ніж до реконструкції.

  2. Втрати несучої спроможності в наслідок:динамічних навантажень, наявності зовнішнього чи внутрішнього агресивного чи атмосферного осередку, протікання систем водопостачання і водовідведення, випадкові пошкодження внаслідок аварій.

Різновидність причин, які вимагають підсилення багато в чому визначає вибір способів

підсилення. В практиці реконструкції використовують два основних методи підсилення будівельних конструкцій. Нижче наведені візуальні схеми у вигляді рисунків, по яких наглядно можна визначити технологічний процес підсилення (рис.6.5.1-6.5.25).

  1. Підсилення стін і колон.

Рис.6.5.1. Схема підсилення залізобетонної стінки армованим полімербетоном|:

1  |посилювана|конструкція, що підсилюється; 2  арматура;

3  полімербетон|

Рис.6.5.2. Підсилення залізобетонної плити приклеюванням зовнішньої арматури:

1  |посилювана|конструкція, що підсилюється;

2  сталеві смуги

Рис.6.5.3. Схема підсилення консолі колони тяжами|:

1  |посилювана|колона, що підсилюється; 2  тяжі|; 3  упори з|із| швелерів

Рис.6.5.4. Схема підсилення стінових панелей металевими стійками|стойка|:

а  розріз, загальний|спільний| вигляд збоку; б  конструкція колони підсилення; 1  кутик|ріг,куток| 100×10 мм приставної колони підсилення; 2  ригель;

3  підсилений фундамент; 4  смуга 60×60 мм.

l = 80 мм; 5  підбетонка|; 6  кутик|ріг,куток| 63×6 мм

l = 100 мм; 7  планка-|смуга 80×8 мм,

l = 100 мм; 8  пластина 450×150×8 мм

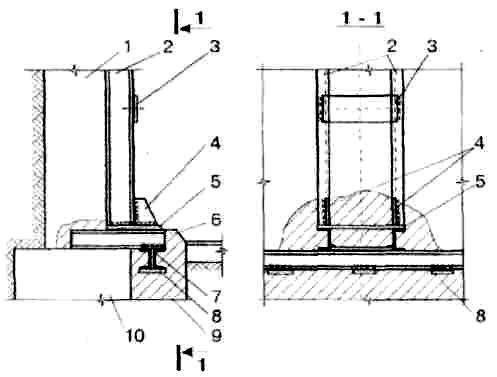

Рис6.5.5.. Схема опирання |обпиратися|металевої стійки|стойка| підсилення на фундамент:

1  стіна підпілля; 2  металева складена|складовий| колона; 3,8  сполучна планка; 4  ребра жорсткості;

5  сполучна планка; 6  поздовжня балка (2 швелери №16-18); 7  поперечна балка (2 швелери №16-18); 9  підбетонка|; 10  існуючий фундамент

Рис.6.5.6. Схема підсилення колони залізобетонною обоймою:

а  конструкція підсилень, б  ін'єкція бетонної суміші; 1  |посилювана|колона, що підсилюється; 2  залізобетонна обойма; 3  опалубка; 4  металевий хомут; 5  отвори; 6  бетононасос: 7  фундамент; 8  зовнішній вібратор; 9  інвентарні підмости

Рис.6.5.7.Схема підсилення колони металевою обоймою із|із| заздалегідь напруженими накладками:

1  |посилювана|колона, що підсилюється; 2  кутики|ріг,куток|;

3 – накладки

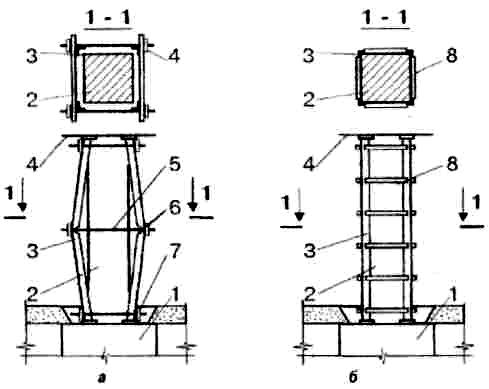

Рис.6.5.8. Схема підсилення колони металевою обоймою із|із| заздалегідь напруженими стійками|стойка|:

а  при монтажі, б  в напруженому стані|достаток|;

1  фундамент; 2 |посилювана| колона, що підсилюється;

3  кутики|ріг,куток| (стійкі); 4  вищерозміщені конструкції; 5  стягуючі|поцуплених| болти; 6  вирізи; 7  опорні майданчики; 8 – планки

Рис.6.5.9. Схеми підсилення консолі колони:

а  частковим обетонуванням| підконсольної частини|частка|; б  обетонуванням| підконсольної частини|частка| на всю висоту колони; в  установкою додаткової опори; 1  |поколона, що підсилюється; 2  бетон|; 3  додаткова опора (металеві профілі);

4  кутик|ріг,куток|
