1.4.5. Настроювання системних параметрів
Для одержання доступу до регулювання системних параметрів програми необхідно перейти на вкладку System діалогового вікна Options (рис. 1.52).
Рис. 1.52
3D Perfomance - визначення системи тривимірної графіки:
стан видів при маніпуляції – для підтримки прийнятної швидкості встановлюється знижений режим;
динамічна апроксимація при промальовуванні поверхонь і кривих;
параметри рендеринга – з фоновими зображеннями, джерелами світла, матеріалами, а також з текстурами;
програмне або апаратне прискорення.
Current Pointing Device – вибір поточного пристрою вказівки (миша).
В області Layout Regen Options набудовується регенерація вкладок:
Regen when switching layouts – регенерація при переключенні;
Cache model tab and last layout – кеширування моделі й останнього листа;
Cache model tab and all layouts – кеширування моделі і всіх аркушів.
Параметри підключення до баз даних встановлюються в області dbConnect Options:
Store Links index in drawing file – забезпечує збереження індексу зв'язків у малюнку;
Open tables in read-only mode – забезпечує відкриття таблиць тільки для читання.
В області General Options призначаються загальні параметри:
Single-drawing compatibility mode – багато- або однодокументний режими;
Display OLE Text Size Dialog – вивод вікна властивостей OLE-об'єктів;
Show all warning messages – відображення попереджуючих повідомлень;
Віяло on error in user input – включення звуковий сигнал оповіщення про помилки користувальницького введення;
Load acad.lsp with every drawing – завантаження файлу acad.lsp з кожним малюнком;
Allow long symbol names – дозвіл на використання довгих імен;
у списку Startup дозволяється або забороняється висновок діалогового вікна початку роботи.
Область Live Enabler Options:
Check Wed for Live Enablers – пошук адаптерів об'єктів в Інтернету;
Maximum number of unsuccessful checks – визначається максимальна кількість негативних перевірок.
1.4.6. Настроювання середовища користувача
Настроювання середовища креслення виконується на вкладці User Preferences діалогового вікна Options (рис. 1.53).
В області Windows Standard Behavior призначається відповідність стандартам Windows:
Shortcut menus in drawing area – відображення контекстних меню в області креслення;
кнопка Right-click Customizations..., вибір дії, виконуваного при натисканні правої кнопки миші.
Область Insertion scale - вказівка одиниць вихідного і цільового малюнків.
В області Fields:
прапорець Display background of fields призначає відображення заднього плану;
кнопка Field Update Settings... завантажує діалогове вікно відновлення полів Field Update Settings.
Кнопки Lineweight Settings... і Edit Scale List... завантажують діалогові вікна, що дозволяють визначити параметри товщин ліній і масштабу листа відповідно.
В області Priority for Coordinate Data Entry визначаються способи введення координат:
Bunning object snap – відповідно до прив'язки;
Keyboard entry – із клавіатури;
Keyboard entry except scripts – із клавіатури (крім пакетів).
В області Associative Dimensioning призначається асоціьовність нових розмірів.
В області гіперпосилань Hyperlink встановлюється прапорець, що призначає курсор, підказки і контекстне меню.

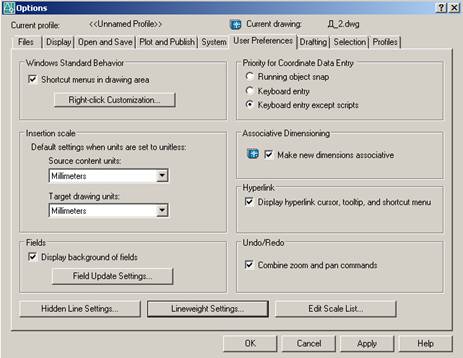

Рис. 1.53
