Тема 5. Комп'ютерне проектування в системі AutoCad
Лекція 9. Графічна система проектування AutoCAD та створення 2D об'єктів в AutoCAD (2 год.)
Мета: Вивчити основні можливості та особливості інтерфейсу САПР AutoCAD для 2D об’єктів.
План
1. Загальна характеристика системи AutoCAD для формування 2D об’єктів.
2. Приклади використання AutoCAD для розв'язання інженерних задач.
3. Структура файла AutoCAD.
4. Управління екраном AutoCAD. 2D-технологія креслення.
5. Графічні примітиви. Креслення об'єктів, прив'язка об'єктів.
6. Редагування об'єктів: обрізання, поворот, дзеркальне відображення,
масштабування.
Література: [6], [8], [9], [10], [13], [14], [18], [20], [21], [22] -основна; [4], [5], [8], [9] - додаткова.
Вступ
Система AutoCAD призначена для виконання робіт із графічного відображення об'єктів різних напрямків: машинобудування, будівництво, суднобудування, земельний кадастр і т.інш. AutoCAD однаково зручний як при роботі з конкретними деталями і вузлами так і при складанні технологічних схем, карт і маршрутів, а також складанні супутньої документації, має широкий спектр можливостей по відображенню результатів роботи.
По своїй суті програмні комплекси AutoCAD версій 2000-2007 однакові. Основними розходженнями можуть бути зміни в інтерфейсі і додавання деяких функціональних можливостей від версії до версії.
1. Знайомство з AutoCad.
1.1. Перший запуск.

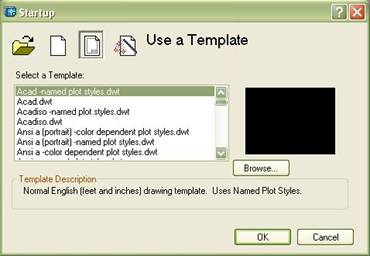

Після запуску AutoCAD у залежності від настроювань програми на екран виводиться вікно Startup (рис. 1.1) або відразу відкривається новий порожній малюнок.
Рис. 1.1
У вікні Startup пропонується чотири варіанти початку роботи:
Open a Drawing
(відкриття креслення) – дозволяє відкрити
існуючий DWG-файл;
Start from Scratch
(почати з чернетки) – створює малюнок
з найпростішими установками, необхідно
тільки ввести одиниці виміру;
Use a Template
(використовувати шаблон) – створюється
новий малюнок відповідно до шаблона,
що має необхідні установки креслення.
Шаблон вибирається з існуючого списку,
у який можливе додавання власних
шаблонів;
Use a Wizard
(використання чарівника) – пропонується
два варіанти настроювання робочого
простору:
Quick Setup (швидка установка) – використовується шаблон наперед встановлений користувачем або завантажений за замовчуванням, необхідно тільки задати одиниці виміру Units і визначити границі області креслення Area;
Advanced Setup (детальна установка) – теж, що й у попередньому тільки додатково необхідно визначити одиниці виміру кута Angle, початок відліку кута Angle Measure і напрямок його відліку Angle Direction.
Якщо AutoCAD уже
запущений, то створити новий документ
можна натисканням кнопки
на стандартній панелі. При цьому
з'являється вікно Create
New Drawing (рис. 1.2) ідентичне
вікну Startup
тільки з відключеною функцією відкриття
існуючого малюнка.
Рис. 1.2
1.2. Інтерфейс користувача.
Після завершени всіх підготовчих дій користувач одержує доступ до основного вікна системи (у залежності від версії, AutoCAD може мати різні зображення іконок і змінені вкладені підміню).
На рис. 1.3 показане основне вікно (робочий стіл) AutoCAD, що у даному випадку включає:
1. Випадаюче меню.
2. Панелі інструментів, що можуть бути додані і змінені в залежності від нестатків користувача.
3. Командний рядок.
4. Рядок стану.
5. Графічне поле.
