10.6. Чугуны
Доэвтектические (2,14–4,3%С) чугуны после окончательного охлаждения имеют структуру П + Л + ЦIII (таблица 2). Эвтектический чугун (4,3%С) при температурах ниже 727С состоит только из ледебурита, а заэвтектические чугуны – из первичного цементита и ледебурита.
Таблица 2. Структура различных чугунов при комнатной температуре
Доэвтектические (2,14 – 4,3% С) |
Эвтектические (4,3% С) |
Заэвтектические (4,3 – 6% С) |
П + Лпр (П + Ц) + ЦII |
Лпр (П + Ц) |
ЦI + Лпр (П + Ц) |
углерод в чугуне может находиться в виде цементита (белый чугун) или графита (серый чугун) или одновременно в виде цементита и графита.
рис.10.3. влияние углерода и кремния на структуру чугуна (заштрихованная область – наиболее распространенные чугуны)
В зависимости от содержания углерода, связанного в цементит, различают:
белый чугун, в котором весь углерод находится в виде цементита Fe3C. Структура такого чугуна – перлит и ледебурит (область I на рис.10.3).
половинчатый чугун, большая часть углерода (>0,8%) находится в Fe3C. Структура такого чугуна – перлит, ледебурит и пластинчатый графит (область II).
перлитный серый чугун, структура его – перлит и пластинчатый графит (область III).
феррито-перлитный серый чугун, структура его – перлит, феррит и пластинчатый графит (область IV).
ферритный серый чугун, структура: феррит и пластинчатый графит (область V). Весь углерод находится в виде графита.
В зависимости от формы графита и условий его образования различают следующие группы чугунов: серый, высокопрочный с шаровидным графитом и ковкий.
Серый чугун - это сплав Fe–Si–C, содержащий в качестве примесей Mn, P и S. В структуре серого чугуна весь углерод находится в виде графита. Наиболее широкое применение получили доэвтектические чугуны, содержащие 2,4–3,8%С.
Белые чугуны, как самостоятельный конструкционный материал, не применяются из-за высокой хрупкости вследствие присутствия в них большого количества цементита. Белые чугуны используют как передельные чугуны при выплавке стали, а также для ковкого чугуна путём длительного отжига белого доэвтектического чугуна.

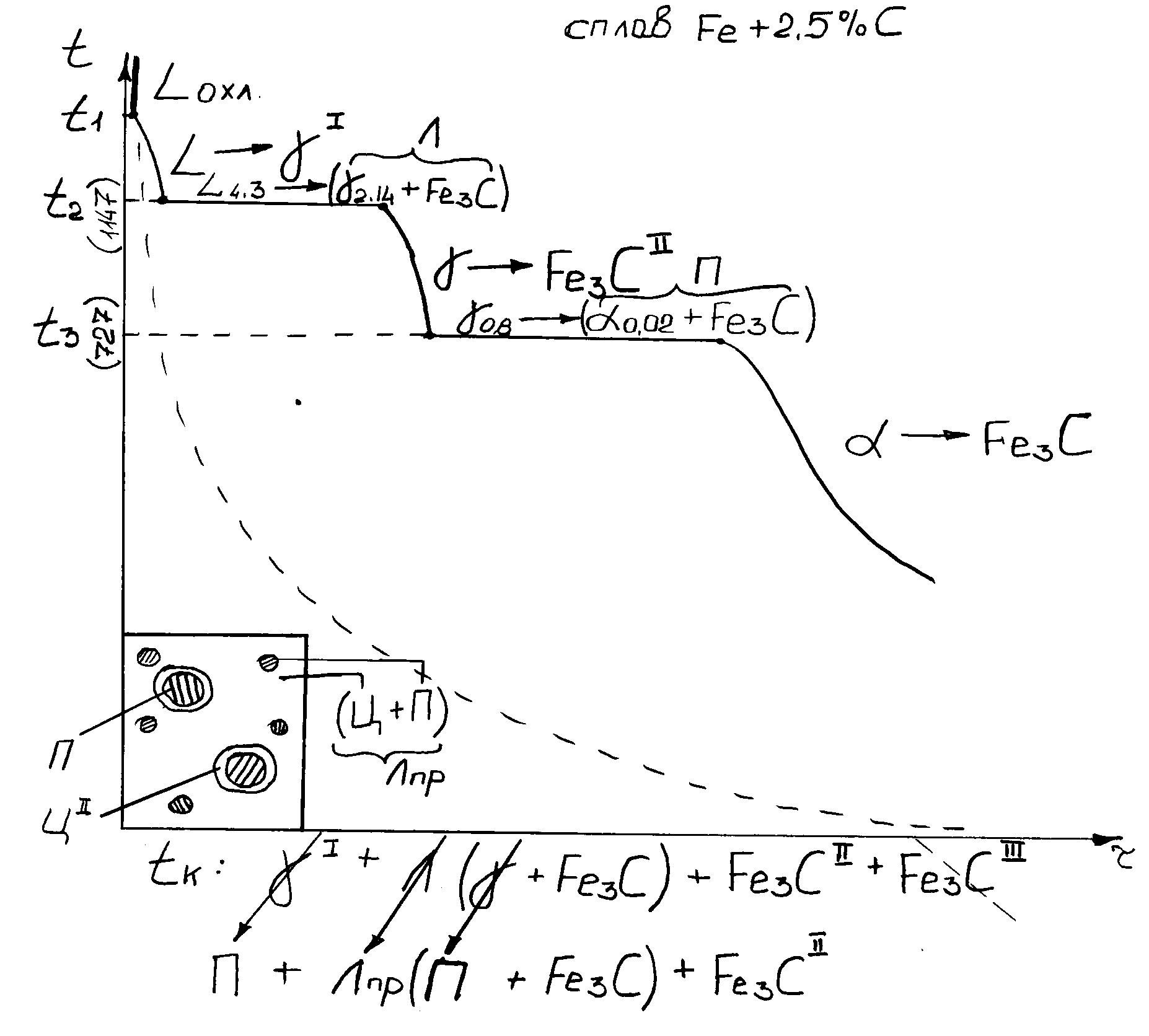

сплав Fe + 2,5% C (белый чугун)
Рис. 10.4. Кривая охлаждения сплава, содержащего 2,5% С (белый чугун)
10.6.1 Чугуны с графитовыми включениями
Такие чугуны образуются в соответствии с диаграммой состояния Fe – C (графит). На этой диаграмме пунктирными линиями обозначены линии, указывающие следующие фазовые превращения:
t = 1153°С: L4,2® g2,11 + Г (графит)
t = 738°С: g0,7®a0,01 + Г (графит)
Эти линии характеризуют выделение графита первичного (ГI) из жидкости и графита вторичного (ГII) из аустенита. Графитная эвтектика образуется как бикристалл. Т.е. графитовый кристалл растёт в виде разветвлённой розетки крабовидной формы. Образующийся при охлаждении графит вторичный выделяется на крабовидных кристаллах, образующихся на графите первичном, который, в свою очередь, образовался из расплава. На микрошлифах можно видеть 3 формы графитовых включений, по которым различают чугуны:
1) 2) 3)
серый чугун ковкий чугун высокопрочный чугун
с пластинчатым графитом с хлопьевидным графитом с глобулярным графитом
В зависимости от полноты протекания реакции графитизации по микроструктуре металлической основы различают 3 группы чугунов:
1. ферритные чугуны; 2. феррито-перлитные чугуны; 3. перлитные чугуны.
Таблица 3. твёрдость металла основы
Структура |
Ф |
Ф + П |
П |
Твёрдость НВ |
150 |
200 |
250 |
Достоинства чугунов.
Наличие графита облегчает обрабатываемость резанием вследствие образования ломкой стружки.
Чугуны имеют хорошие антифрикционные свойства, т.к. графит играет роль смазки.
Наличие графита быстро гасит вибрацию и резонансные колебания.
Чугуны имеют хорошие, по сравнению со сталями, литейные свойства лучшую жидкотекучесть, т.к. кристаллизация завершается при постоянной эвтектической температуре.
Чугуны не чувствительны к дефектам поверхности и являются хорошим конструкционным материалом.
Недостаток чугунов. Они не выдерживают больших растягивающих, а также ударных нагрузок.
Примеры чугунов.
серые чугуны СЧ 10, СЧ 18, В = 100 – 180 МПа (используются для изготовления малоответственных деталей);
серые чугуны СЧ 21…СЧ 35, В = 210 – 350 МПа (используются для изготовления станин мощных станков);
ковкие чугуны КЧ 37-12…КЧ 35-10, В = 370 МПа и В = 350 МПа, соответственно (предназначены для высоких динамических и статических нагрузок; из них изготавливают глушители, ступицы, картеры, редукторы);
высокопрочные чугуны ВЧ 50-2, ВЧ 85, В = 500 МПа и В = 850 МПа, соответственно (используются для изготовления ответственных деталей: коленчатых валов автомобилей, крышек цилиндров, корпусов насосов, деталей станков).
