5.2. Методика решения задач по оценке химической обстановки на объектах, имеющих аварийно-химически опасные вещества, с учётом возможных потерь людей
а) определение размеров зон химического заражения
Задача 5.1
На объекте разрушилась необвалованная емкость, содержащая 100 т аммиака (=0,68 т/м3). Местность открытая, скорость ветра в приземном слое – 2 м/с, инверсия. Определить размеры и площадь зоны химического заражения, если толщина слоя разлива 0,05 м.
Решение

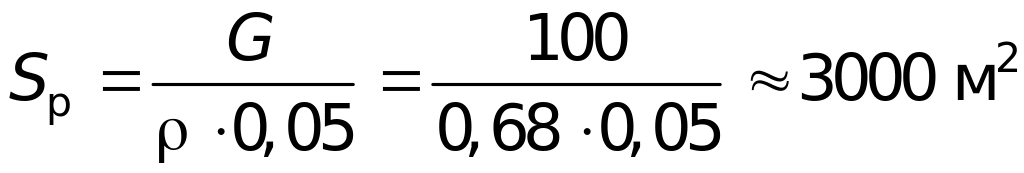

1. Определяем возможную площадь разлива жидкого аммиака:
(площадь диаметром около 60 м),
где G – |
масса АХОВ, т; |
– |
плотность, т/м3. |
2. По табл. 5.1 с учетом примечаний п.1 и п.4 находим глубину зоны химического заражения:
Г = 350,6 = 9 км.
Таблица 5.1
Глубина распространения облака, зараженного АХОВ, на открытой местности, км (емкости необвалованы, скорость ветра – 1 м/с, изотермия)
Наименование АХОВ |
Количество АХОВ в емкостях (на объекте), т |
|||||
5 |
10 |
25 |
50 |
75 |
100 |
|
Хлор, фосген Аммиак Сернистый ангидрид Сероводород |
4,6 0,7 0,8 1,1 |
7 0,9 0,9 1,5 |
11,5 1,3 1,4 2,5 |
1,6 1,9 2 4 |
19 2,4 2,5 5 |
21 3 3,5 8,8 |
Примечание.
1. Глубина распространения облака при инверсии будет примерно в 5 раз больше, а при конвекции в 5 раз меньше, чем при изотермии.
2. Глубина распространения облака на закрытой местности (в населенных пунктах со сплошной застройкой, в лесных массивах) будет примерно в 3,5 раза меньше, чем на открытой при соответствующей степени вертикальной устойчивости воздуха и скорости ветра.
3. Для обвалованных емкостей с АХОВ глубина распространения облака уменьшается в 1,5 раза.
4. При скорости ветра более 1 м/с вводятся следующие поправочные коэффициенты (табл. 5.2).
Таблица 5.2
Поправочные коэффициенты на скорость ветра
Степень вертикальной устойчивости воздуха |
Скорость ветра, м/с |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
|
Инверсия Изотермия Конвекция |
1 1 1 |
0,60 0,71 0,70 |
0,45 0,55 0,62 |
0,38 0,59 0,55 |
– 0,45 – |
– 0,41 – |
3. Определяем ширину зоны химического заражения, которая составляет:
– при инверсии – 0,03 Г
– при изотермии – 0,15 Г
– при конвекции – 0,80 Г
Ш = 0,039 = 0,27 км.

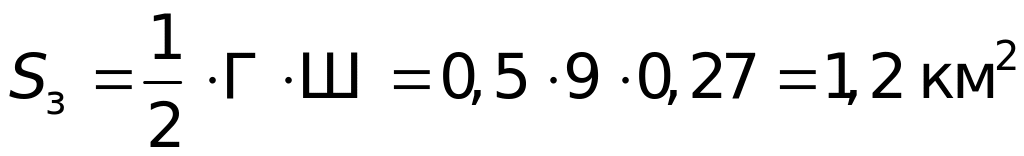

4. Вычисляем площадь зон химического заражения:
;
б) определение времени подхода зараженного воздуха к объекту
Задача 5.2
Для условий задачи 1 определить время подхода зараженного воздуха к населенному пункту, расположенному по направлению ветра в 6 км от объекта.
Решение

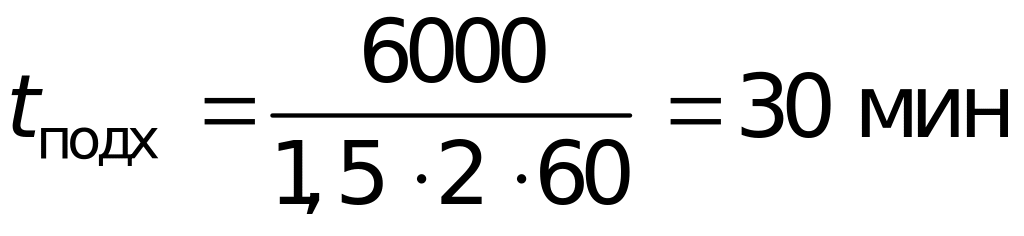

По формуле
(5.1)
где R – |
расстояние от места разлива АХОВ до заданного объекта (рубежа), м; |
vср – (1,5...2,0)v – |
средняя скорость переноса облака воздушным потоком, м/с,: |
v = (1,5 или 2,0) – |
скорость ветра в приземном слое, м/с, (1,5 – при R<10 км, 2,0 – при R>10 км) находим |
;
в) определение времени поражающего действия АХОВ
Задача 5.3
Для условий задачи 1 определить время поражающего действия аммиака.
Решение
По табл. 5.3 искомое время равно:
tпор = 1,20,7 = 0,84 ч (50 мин).
Таблица 5.3
Время испарения некоторых АХОВ, ч (скорость ветра – 1 м/с)
Наименование АХОВ |
Вид хранилищ |
|
Необвалованные |
Обвалованные |
|
Хлор Фосген Аммиак Сернистый ангидрид Сероводород |
1,3 1,4 1,2 1,3 1,0 |
22 23 20 20 19 |
Примечание. При скорости ветра более 1м/с вводятся следующие поправочные коэффициенты (табл. 5.4)
Таблица 5.4
Поправочные коэффициенты на скорость ветра
Скорость ветра, м/с |
1 |
2 |
3 |
4 |
5 |
6 |
Поправочный коэффициент |
1 |
0,7 |
0,55 |
0,43 |
0,37 |
0,32 |
г) определение возможных потерь людей, оказавшихся в очаге поражения
Задача 5.4
Определить возможные потери (П) людей, оказавшихся в очаге химического поражения и находящихся в жилых домах (всего 300 человек). Люди обеспечены противогазами на 90 %.
Решение
По табл. 5.5 находим П=9 % (27 чел.), из них поражения легкой степени составляют у 270,25 7 человек, средней и тяжелой у 270,40 10 человек, со смертельным исходом – 270,3510 человек.
Таблица 5.5
Возможные потери людей от АХОВ в очаге поражения, %
Условия расположения людей |
Обеспеченность людей противогазами, % |
|||||||||
0 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
На открытой местности |
90–100 |
75 |
65 |
58 |
50 |
40 |
35 |
25 |
18 |
10 |
В простейших укрытиях, зданиях |
50 |
40 |
35 |
30 |
27 |
22 |
18 |
14 |
9 |
4 |
Примечание. Ориентировочная структура потерь людей в очаге поражения составит (в процентах): поражения легкой степени – 25, средней и тяжелой степени – 40, со смертельным исходом – 35.
