4.3. Индивидуальный дозиметр ид –1
Индивидуальный дозиметр ИД–1 [13] предназначен для измерения поглощенной дозы гамма-нейтронного излучения в диапазоне от 20 до 500 рад.
Комплект дозиметра состоит из зарядного устройства типа ЗД–6 и десяти индивидуальных дозиметров, футляра, ремня, технического описания и инструкции по эксплуатации, формуляра.
Зарядное устройство предназначено для зарядки дозиметров. В корпусе ЗД–6 размещены преобразователь механической энергии в электрическую, зарядно-контактное гнездо для подключения дозиметра; разрядник для ограничения выходного напряжения; ручка для регулировки выходного напряжения; зеркала для освещения шкалы дозиметра при его зарядке.
Конструктивно дозиметр выполнен в форме авторучки. Дозиметр состоит из дюралевого корпуса, в котором расположены ионизационная камера с конденсатором, электроскоп, микроскоп и контактная группа.
Основная часть дозиметра – малогабаритная ионизационная камера, к которой подключён конденсатор с электроскопом. Внешним электродом системы камера-конденсатор является дюралевый цилиндрический корпус, внутренним электродом – алюминиевый стержень. Электроскоп образуют изогнутая часть внутреннего электрода (держатель) и приклеенная к нему платиновая визирная нить (подвижный элемент).
В передней части корпуса расположено отсчётное устройство –микроскоп с 90-кратным увеличением, состоящий из окуляра, объектива и шкалы. Шкала имеет 25 делений (от 0 до 500). Цена одного деления соответствует двадцати радам (рис. 4.1).
Шкалу и окуляр крепят фасонной гайкой. В задней части корпуса находится зарядная часть, состоящая из диафрагмы с подвижным штырём. При нажатии штырь замыкается с внутренним электродом ионизационной камеры. При снятии нагрузки штырь диафрагмой возвращается в исходное положение.
Дозиметр крепится к карману одежды с помощью держателя.
Принцип действия дозиметра подобен действию простейшего электроскопа. В процессе зарядки дозиметра визирная нить электроскопа отклоняется от внутреннего электрода под влиянием сил электростатического отталкивания. Отклонение нити зависит от приложенного напряжения, которое при зарядке регулируют и подбирают так, чтобы изображение визирной нити совместить с нулём шкалы отсчётного устройства.
При воздействии гамма-лучей на заряженный дозиметр в рабочем объёме камеры возникает ионизационный ток, который уменьшает первоначальный заряд конденсатора и камеры, а следовательно, и потенциал внутреннего электрода приводит к уменьшению сил электростатического отталкивания между визирной нитью и держателем электроскопа. В результате визирная нить сближается с держателем, изображение перемещается по шкале отсчётного устройства. Держа дозиметр против света и наблюдая через окуляр за нитью, можно в любой момент произвести отсчет экспозиционной дозы излучения.

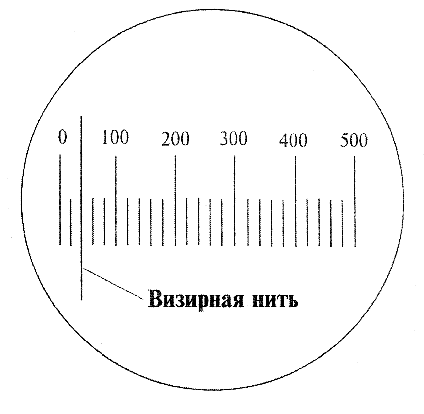

Рис. 4.1. Вид шкалы отсчётного устройства
Подготовка к работе
Перед работой ИД–1 необходимо зарядить следующим образом:
извлечь зарядное устройство из футляра;
ручку зарядного устройства повернуть против часовой стрелки до упора;
прикоснуться пинцетом к штырю зарядно-контактного гнезда;
с помощью трехгранника, находящегося на ручке зарядного устройства, отвинтить защитную оправу на измерителе дозы ИД–1;
вставить дозиметр в зарядное гнездо ЗД–6, наблюдая в окуляр, добиться максимального освещения шкалы, направляя для этого зеркало на внешний источник света;
добиться максимального освещения шкалы поворотом экрана;
нажать на дозиметр и наблюдать в окуляр, поворачивать ручку зарядного устройства по часовой стрелке до тех пор, пока изображение на шкале дозиметра не установится на «0»;
вынуть дозиметр из зарядно-контактного гнезда.
