3.2. Определяем модуль зацепления m, мм:
m
где Кm = 5,8 – вспомогательный коэффициент. Для косозубых передач;

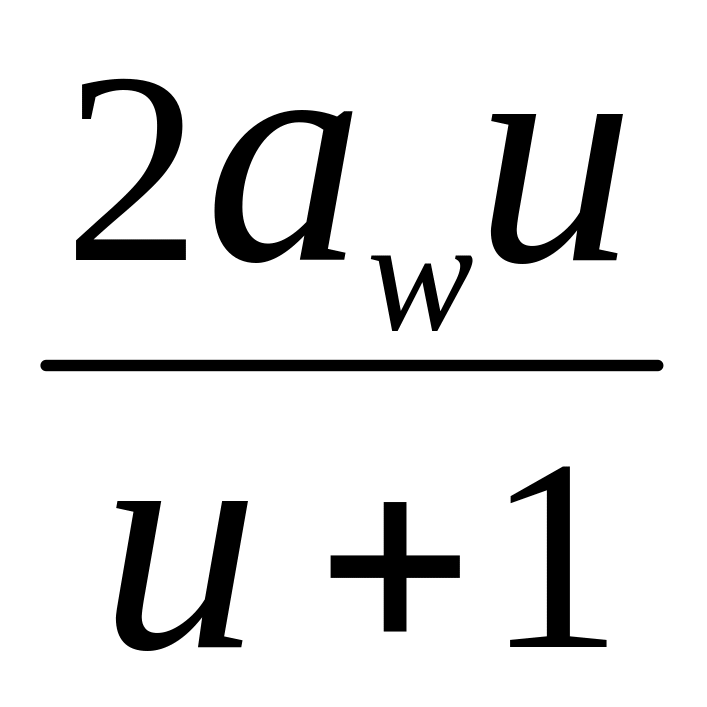

d2
=
-
делительный диаметр колеса, мм;

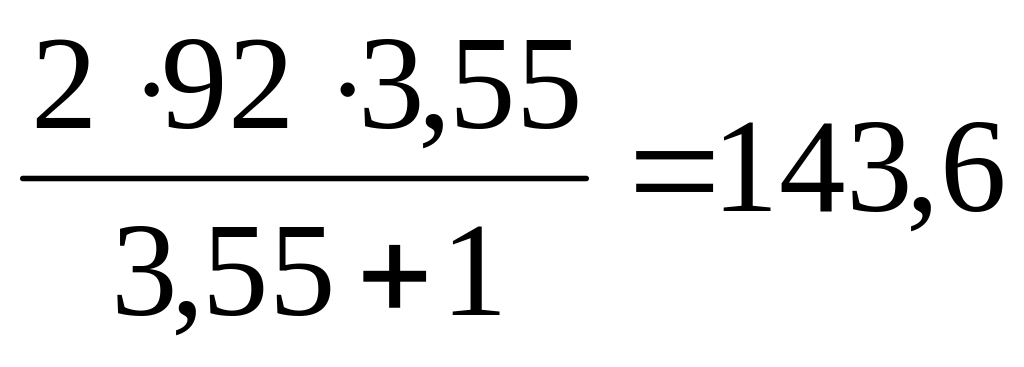

d2
=
мм
b2
=
-
ширина венца колеса, мм;
b2 = 0,32 ∙ 92 = 29,4 мм Принимаем b2 = 30 мм
- допускаемое
напряжение изгиба материала колеса с
менее прочным зубом, Н/мм2.
m
мм
Значение модуля m округляем до стандартного m = 1,5 мм.
3.3. Определяем
угол наклона зубьев
для
косозубых передач:
=
arcsin
=
3.4. Определяем суммарное число зубьев шестерни и колеса:
Z
где Z1 – число зубьев шестерни;
Z2 – число зубьев колеса.
Z
Полученное значение
округляем в меньшую сторону до целого
числа, Z
=
120

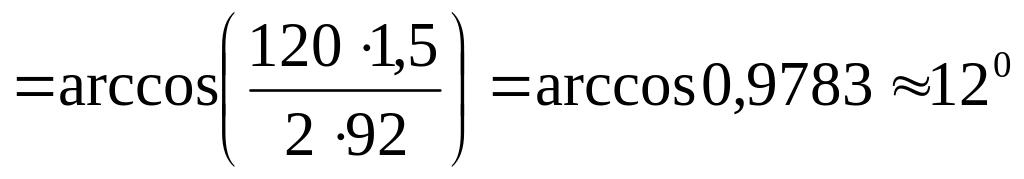

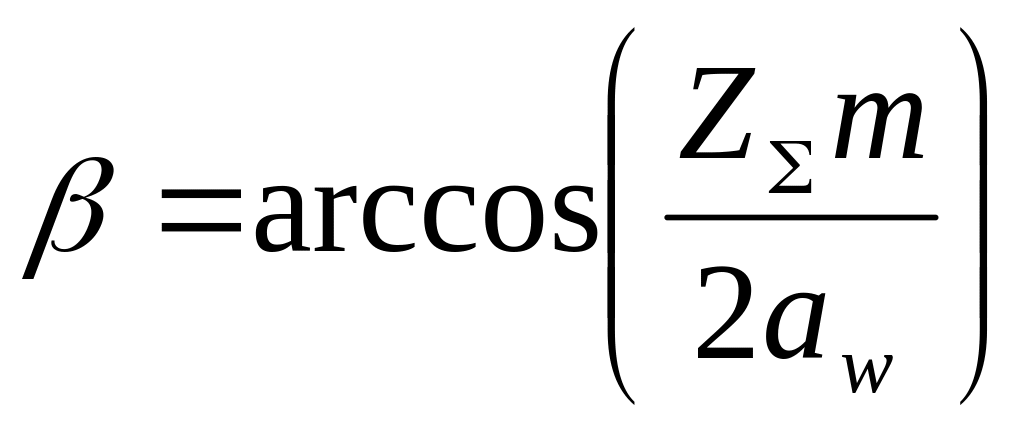

3.5. Уточняем действительную величину угла наклона зубьев для косозубых передач:
3.6. Определяем число зубьев шестерни и колеса:
Z1
=
=
Значение Z1 округляем до ближайшего целого наименьшего числа; Z1 = 27
Z2
= Z
=120-27=93

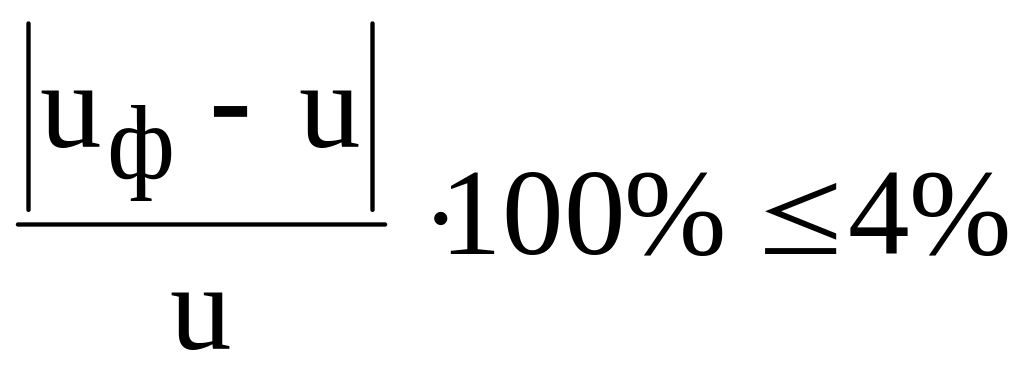

3.7. Определяем
фактическое передаточное число uф
и проверяем его отклонение
от заданного u:
uф
=
=
u=
u
=
,
что удовлетворяет требованию.
3.8. Определяем фактическое межосевое расстояние:
мм Принимаем
aw
= 92 мм
3.9. Определяем фактические основные геометрические параметры передачи, мм
3.9.1 Определяем основные геометрические параметры шестерни, мм:
а) делительный
диаметр: d1
= mz1
/cos
= 1,5 ∙ 27/ 0,9783 = 41,4 мм
б) диаметр вершин зубьев: dа1 = d1 + 2m = 41,4+ 2∙1,5 =44,4 мм
в) диаметр впадин зубьев: df1 = d1 – 2,4 m =41,4– 2,4∙1,5 = 37,8 мм
г) ширина венца: b1= b2 + (2…4) мм; b1= 30 + 2 = 32 мм
3.9.2. Определяем основные геометрические параметры колеса, мм:
а) делительный диаметр: d2 = mz2 /cos = 1, 5 ∙93 /0,9783 = 142,6 мм
б) диаметр вершин зубьев: dа2 = d2 + 2m= 142,6+ 2∙1,5 = 145,6 мм
в) диаметр впадин зубьев: df2 = d2 – 2,4∙m =142,6– 2,4∙1,5 = 139 мм
г) ширина венца: b2 = = 0,32 ∙ 92 = 29,4 мм. Принимаем b2 = 30мм
4. Проверочный расчет зубчатой передачи
4.1. Проверяем межосевое расстояние:
aw
=
=
Принимаем аw
= 92 мм
4.2. Проверяем пригодность заготовок колес:

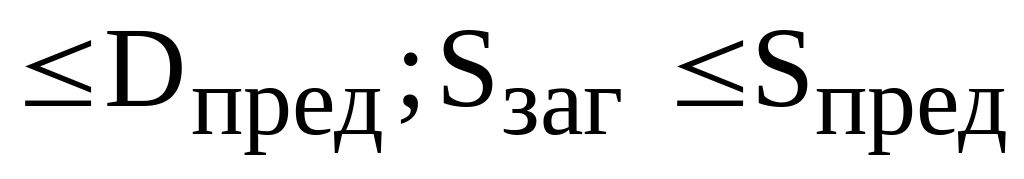

Условие пригодности
заготовок колес:
Dзаг
где
и
-
предельные значения
Диаметр заготовки шестерни: Dзаг = da + 6 мм = 44,4+ 6 = 50,4 мм

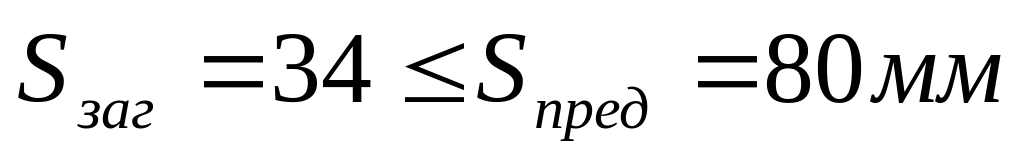

Толщина диска заготовки колеса закрытой передачи:
Sзаг = b + 4 мм = 30 + 4 =34 мм
Dзаг
= 50,4
;
Условие пригодности заготовок колес соблюдается
4.3. Проверяем
контактные напряжения
Н/мм2:
где К – вспомогательный коэффициент. Для косозубых передач К = 376.

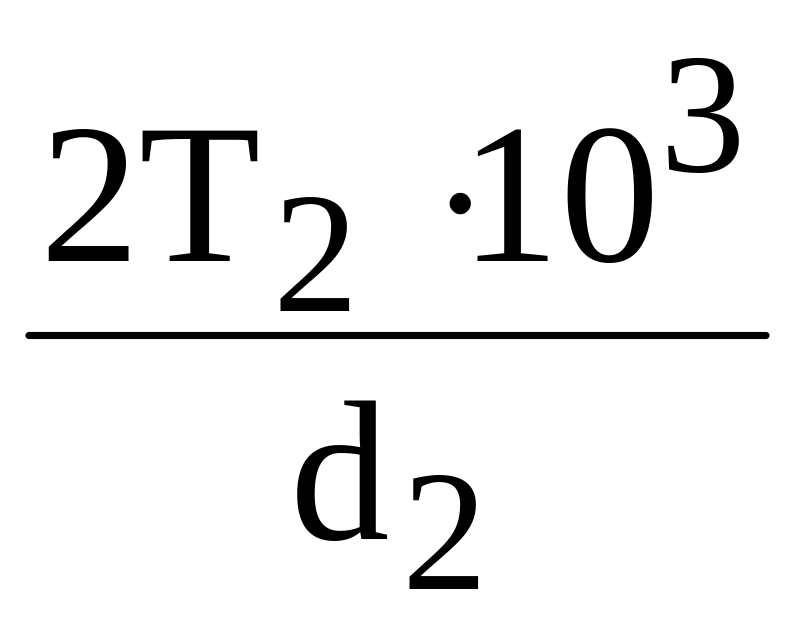

Ft – окружная сила в зацеплении, H:
Ft=
=
Н
Кнα – коэффициент, учитывающий распределение нагрузки между зубьями. Определяется по графику в зависимости от окружной скорости колес и степени точности передачи. Степень точности равна 8 [1,с. 64, табл. 4.2].
Определяем
окружную скорость колес
,
м/с:
=
=
м/c
По полученным данным Кнα =1,07 [1,с. 66, рис.4.2];
Кнυ – коэффициент динамической нагрузки; Кнυ = 1,03 [1,с.64, табл. 4.3].
-коэффициент
неравномерности нагрузки по длине зуба.
Для прирабатывающихся зубьев
=1
Н/мм2
