Лабораторная работа №7

Тема: Испытание воздушной извести.

Цель: научится определять скорость гашения извести.

Оборудование и материалы: известь, весы, ложка, стеклянная емкость, прибор.

Ход работы:

1. Определить скорость гашения извести.

2. Ответить на контрольные вопросы.

Задание №1. Определить скорость гашения извести

Методика выполнения: Для определения скорости гашения извести используют прибор, состоящий из термосной колбы 1, термометра со шкалой 150 2 и пробки 3.

Берут навеску измельчоннёго порошка массой 12 г. И засыпают в сосуд прибора, куда вливают 25 мл воды температурой 20 градусов, закрывают пробкой. В сосуде плотно установлен термометр, поэтому следят за тем, чтобы его ртутный шарик был погружён в реагирующую смесь 4 через каждые 30 с. фиксируют показания температуры. Время, прошедшее с момента затворения извести водой до начала падения температуры, характеризует скорость его гашения (рис.23).

Вывод: По результатам испытания делается вывод о том, какая известь: быстро- (менее 8 мин.), средне- (не более 25 мин) или медленно- гасящаяся (более 25 мин).

Задание №2. Ответить на контрольные вопросы.

1.Область применения извести в строительстве?

Воздушную известь используют для приготовления известково – песчаных и смешанных строительных растворов, применяемых для каменной кладки и штукатурки, в производстве силикатных изделий, в качестве связующего вещества для молярных, красочных составов

2.Основные свойства извести?

Основные свойства извести: негашеная известь выделяет большое количество теплоты, излишки влаги из раствора испаряются, а сам раствор быстро набирает прочность; вызывает раздражающее действие на органы дыхания и влажную кожу; неводостойкая.

3.Условия хранения извести?

Известь можно хранить непродолжительное время в мешках в сухих складских помещениях. Так же известь не следует хранить более месяца, так как она постепенно гасится влагой воздуха и теряет активность.

4.Что нужно сделать с известью перед применением и почему?

Перед применением негашеную известь надо замочить водой, процедить от мелких камней. Это надо делать, так как только гашеная известь используется в строительстве.

Лабораторная работа №8

Тема: Испытание гипсового вяжущего.

Цель: научиться определять сроки схватывания и прочность гипсового вяжущего.

Оборудование и материалы: гипс, весы, масло минеральное, стеклянная палочка, стеклянная ёмкость, нож, х/б тряпочка, металлическая форма, металлический угольник, две плоские стальные шлифованные пластины, прибор Вика, прибор Михаэлиса, гидравлический пресс.

Ход работы:

1. Определить срок схватывания гипса.

2. Определить прочность гипса на изгиб и сжатие.

3. Ответить на контрольные вопросы.

Задание №1. Определить срок схватывания гипса.

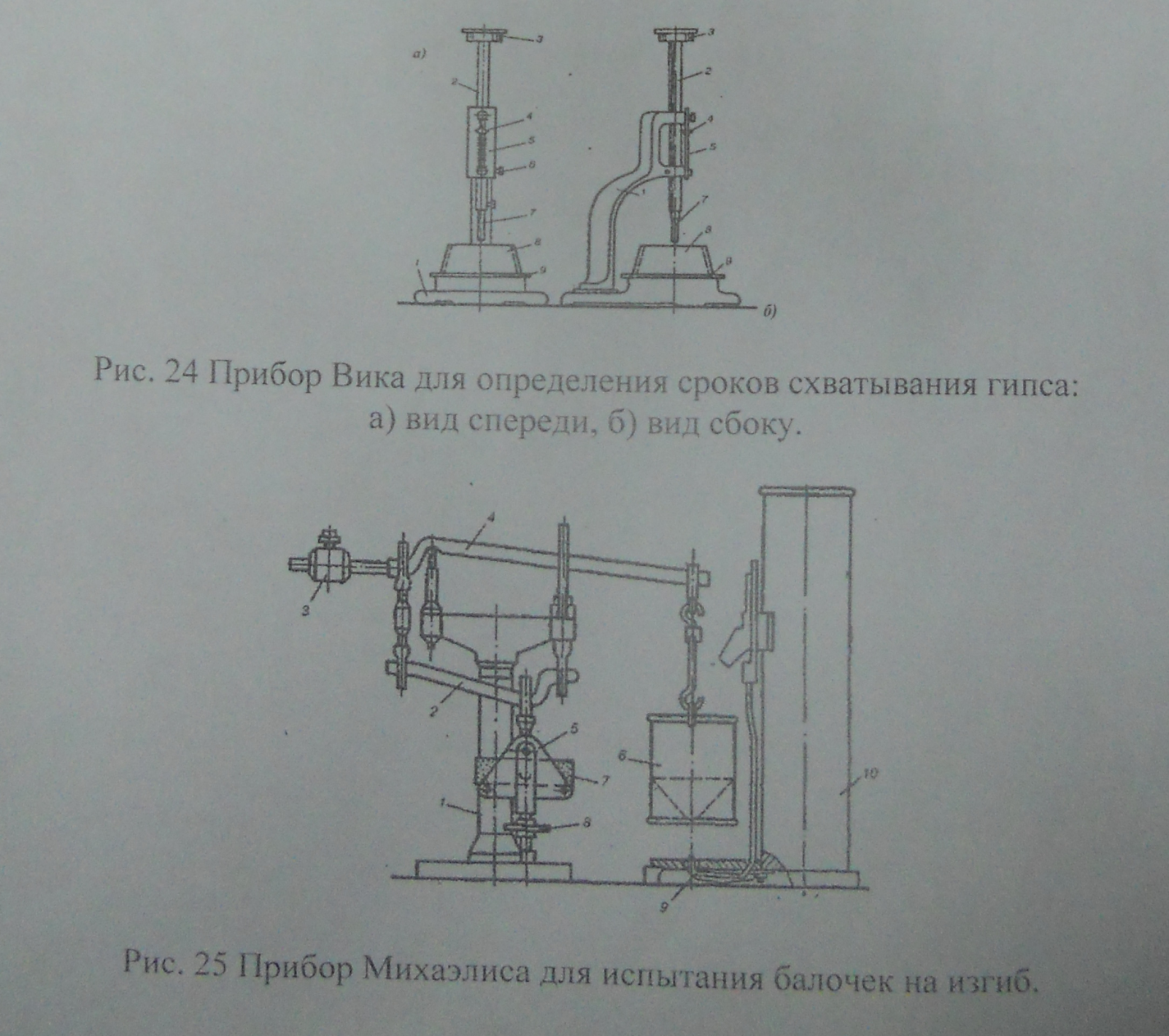

Методика выполнения: для определения сроков схватывания гипсового теста используют прибор Вика, который состоит из станины 1, подвижного металлического стержня 2 с площадкой 3, латунного кольца в виде усеченного конуса 8, стеклянные пластины 9, зажимного винта 6 для крепления стержня с указательной стрелкой 4, прикрепленной к станине шкалы 5 с делениями от 0 до 40 мм, стальной иглы 7 диаметром 1 мм и длиной 50 мм.

Отвешивают 200 г гипса, всыпают его в воду и перемешивают в течении 30 с. Тесто вливают в кольцо прибора, установленное на стекле. Для удаления из теста воздуха, кольцо с пластиной несколько раз встряхивают. Избыток теста срезают ножом и заглаживают. Кольцо перемещают под иглу, которую опускают на стекло, но в новое место. После извлечения иглу вытирают. Глубину погружения иглы в тесто фиксируют по показанию стрелки.

Началом схватывания считают промежуток времени от момента от момента всыпания гипса гипса в воду до момента, когда игла не доходит до пластинки на 0,5 мм. Концом схватывания считают промежуток времени от момента затворения теста до погружения иглы в него не более чем на 0,5 мм.

Задание №2. Определить прочность гипса на изгиб и сжатие.

Методика выполнения: для оценки качества и сорта гипса его образцы – балочки подвергают испытанию с целью определения предела прочности при сжатии и изгибе.

Для изготовления образцов – балочек отвешивают 1 – 1,6 кг гипса и заливают водой для образования нормальной густоты теста, перемешивают в течении 60 с, а затем заливают в металлическую форму, смазанную минеральным маслом.

В каждой форме одновременно изготавливают 3 образца размерами 40*40*60 мм. Удаляют воздух. После начала схватывания излишки теста

снимают ножом. Через каждые 15 мин после конца схватывания образцы извлекают из формы и осматривают. Грани балочек должны быть параллельными и не иметь отклонения более чем на 0,5 мм, без дефектов.

Через 2 часа после затворения тесто 3 образца – балочки испытывают на изгиб на рычажном приборе Михаэлиса, который состоит из станины 1, нижнего рычага 2, верхнего рычага 4, груза 3 и для уравновешивания, приспособления 5 для испытания на изгиб, ведерка для дроби 6, натяжного маховика 8, бункер с дробью 10.

Образец – балочку 7 устанавливают на опорные валики изгибающего устройства так, чтобы горизонтальные грани образца находились в вертикальном положении. Расстояние между опорными валиками 100 мм, а передающий нагрузку валик расположена середине опоры. Нагружают ведерко из бункера дробью прибора с равномерной скоростью. При разрушающей нагрузке ведерко упадет на педаль 9 бункера и прекратит поступление дроби. Ведро взвешивают с точностью до 10 г.

Предел прочности при изгибе (состояние плеч рычага 1:50 МПа).

Визг= 11,7 р, где р – вес ведра с дробью, Н.

Предел прочности при сжатии определяют путем испытания шести половинок балочки на гидравлическом прессе. Для передачи нагрузки на половинки балочек используют плоские стальные шлифованные пластины размером 40*62,5 мм. Половинку балочки помещают между двумя пластинками так, чтобы боковые грани совпадали с рабочими поверхностями. Нагрузка должна возрастать непрерывно до момента разрушения со скоростью 1 Н/с. Время от начала нагружения образца до его разрушения 5-30 с.

Rсж= P/S, где P – разрушающая нагрузка, Н.

S- площадь сечения (25 см).

Вывод: По проведенному опыту можно судить о том, что гипс относится к быстротвердеющему веществу.

Задание №3 Ответить на контрольные вопросы.

1.Основные физико-механические свойства гипса?

Основные физико-механические свойства гипса: водопотребность, сроки схатывания, тонкость помола, предел прочности при сжатии и изгибе.

2.Зачем определяют срок схватывания гипса?

Определение срока схватывания гипса необходимо для того, что бы рассчитать время затраченное на работу, определить срок сдачи работы, знать какой гипс использовать в строительстве эффективнее и экономичнее.

3.Среда применения гипса в строительстве?

Из строительного гипса изготавливают гипсовые и известково-гипсовые штукатурные растворы, декоративные, теплоизоляционные и отделочные материалы, различные архитектурные детали методом отливки.

4.Какие строительные материалы изготавливают из гипса, или в какие материалы добавляют гипс?

Полуводный гипс, формовочный строительный и высокопрочный гипс, гипсовые вяжущие из гипсосодержащих материалов, безводный гипс – ангидрит, высокообжиговый гипс.

5.Специфика применения гипса разного по качеству?

Применяют для производства перегородных плит и панелей, гипсокартонных листов, вентиляционных коробов и других изделий и деталей используемых в конструкции зданий и сооружений при относительной влажности воздуха не более 60%. По пределу прочности при сжатии установлено 12 марок гипса: Г-2; Г-3; Г-4; Г-5; Г-6; Г-7; Г-10; Г-13; Г-16; Г-19; Г-22; Г-25, при этом минимальный предел прочности при изгибе для каждой марки должен соответствовать значению соответственно от 1,2 до 8 МПа.
