Лабораторная работа № 14.

Тема: Подбор состава строительного раствора.

Цель: научиться рассчитывать состав сложного раствора, приготавли­вать пробный замес, изготавливать стандартные образцы и определять проч­ность раствора.

Оборудование и материалы: цемент, песок, глина, весы, ёмкости, бе­тоносмеситель, минеральное масло, противень, мастерок, конус, металличе­ские формы, кирпич, бумага, стальной стержень, нож, шпатель, маркер, щёт­ка, металлический угольник, гидравлический пресс.

Ход работы:

1. Расчёт состава сложного раствора.

2. Приготовление пробного замеса.

3. Изготовление образцов и определение прочности раствора.

4. Ответить на контрольные вопросы.

Задание 1. Расчёт состава сложного раствора.

Методика выполнения: для расчёта ориентировочного состава рас­твора необходимо иметь данные о марке раствора R_р, подвижности раствор­ной смеси, активности цемента R_ц, насыпной плотности цемента р_{н ц}, виде минеральной добавки, плотности теста добавки р_д. Последовательность рас­чёта:

1. Расход цемента на 1 м³ песка в рыхло-насыпном состоянии, кг: Q_ц = Rр * 1000 / КR_Ц, где R_р - заданная марка раствора, 0,1 МПа; R_ц -активность цемента при испытании его в образцах из пластического раствора по ГОСТ 310.4 - 81, 0,1 МПа; К - коэффициент (при исполь­зовании портландцемента К = 1; при использовании пуццоланового или шлакопортландцемента К = 0,88). Расход цемента на 1 м песка, м³:

V_ц = Q_ц / р_{н ц}, где р_{н ц} - плотность в рыхло-насыпном состоянии, кг/м"

(1100 кг/м³).

2. Расход известкового или глиняного теста на 1 м³, м³ :

V_д = 0,17(1 -0,002Q_ц).

Плотность известкового теста принимают равной 1400 кг/м , а глиня­ного теста из пластичной глины с содержанием песка до 5 % - 1300 кг/м , из глины средней пластичности с содержанием песка до 15%-1450 кг/м³.

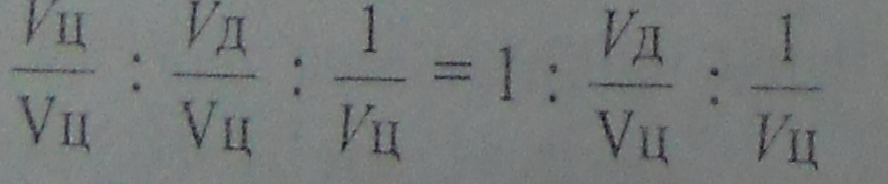

2. Состав сложного раствора в частях по объёму устанавливают путём деления расхода каждого компонента растворной смеси на расход цемента по объёму:

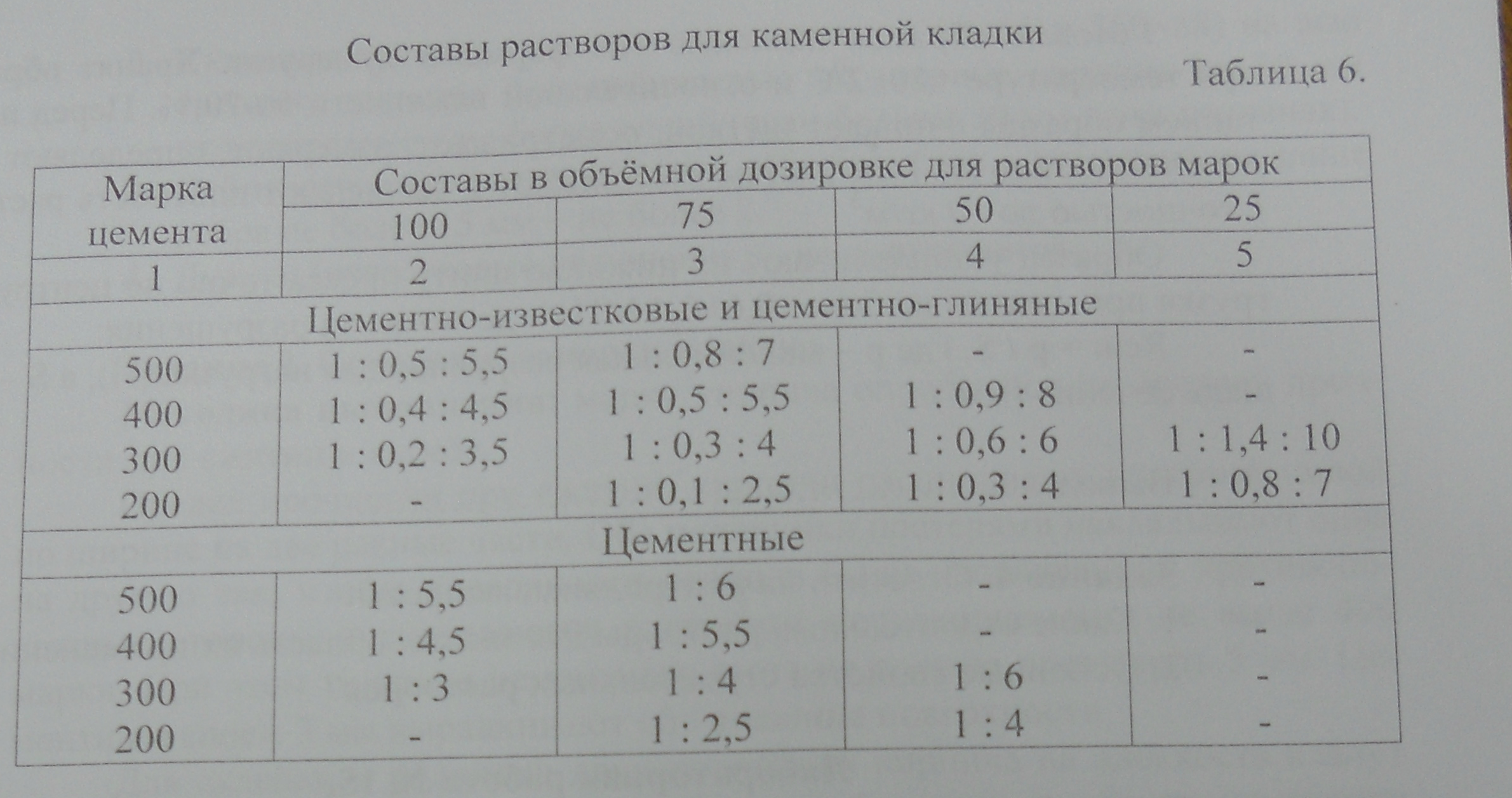

4. Ориентировочный расход воды на 1 м³ песка для получения рас- творной смеси заданной подвижности: В = 0,5 (О_п + Q_др_д), где Q_ц и Q_д - расход цемента, извести или глины на 1 м³ песка, кг; р_д - плот- ность неорганической добавки, кг/л.

Задание 2. Приготовление пробного замеса.

Методика выполнения: отвешивают компоненты растворной смеси из расчёта на 5 л. Песок высыпают на противень, добавляют цемент и переме­шивают мастерком в течение 5 мин, затем вводят глиняное тесто и снова пе­ремешивают, добавляют воду и ещё раз перемешивают в течение 3-5 мин.

Подвижность растворного теста определяют по погружению конуса. Если погружение отличается от заданного, то состав раствора корректируют. При погружении конуса больше заданного, добавляют песок в количестве 5-10 % его расхода на замес; при погружении конуса меньше заданного - до­бавляют воду в количестве 5-10 % её расхода на замес. Замес перемешивают до тех пор, пока подвижность растворной смеси не станет соответствовать заданной.

Задание 3. Изготовление образцов и определение прочности раствора.

Методика выполнения: испытывают три образца размерами 70,7x70,7x70,7 мм в возрасте 28 суток.

Образцы-кубы из растворных смесей подвижностью 5 см и более изго­товляют в трёхгнездовой металлической форме без поддона предварительно смазанной машинным маслом и установленной на кирпич, поверхность кото­рого покрыта мокрой бумагой. Три отделения формы заполняют раствором за один приём с избытком и уплотняют его 25-тью нажимами стальным стержнем с! = 10-12 мм. Избыток срезают ножом вровень с краями и заглажи­вают поверхность.

При изготовлении образцов-кубов из смеси подвижностью менее 5 см форму заполняют ею в два слоя высотой примерно 4 см. Уплотняют 12-тью нажимами шпателя. Избыток смеси тоже срезают смоченным водой ножом и заглаживают поверхность.

Готовые образцы извлекают из формы и нумеруют. Хранят образцы при температуре +20±2°С и относительной влажности 50-70 %. Перел испы­танием образцы очищают щёткой, осматривают, измеряют, определяют объ­ём с точностью до 1 см , затем взвешивают и вычисляют плотность раствора с точностью до 10 кг/м .

Образец устанавливают на нижнюю плиту пресса точно по центру. На­грузка при сжатии не более 0,6±0,4 МПа/с до момента разрушения:

Ксж = р / 8, где р - максимальная разрушающая нагрузка (Н), а 8 - пло-щадь сечения (мм ).

Вывод: мы научились рассчитывать состав сложного раствора, приготавли­вать пробный замес, изготавливать стандартные образцы и определять проч­ность раствора.

Задание 4. Ответить на контрольные вопросы:

1. Виды строительных растворов: глиняный раствор в основном применяют для кладки печей, очагов и труб ниже крыши, известковые растворы пластичны, удобоукладываемы, хорошо прилипают к поверхности, имеют небольшую усадку, долговечны, но медленно твердеют. Используют их для кладки надземной части зданий, цементные растворы в основном используют для кладки фундаментов и других конструкций, находящихся ниже уровня грунтовых вод.

2. Основными свойствами строительных смесей и материалов являются их физические, химические, технологические и механические свойства.
