- •Отражение от плоского зеркала. Отражение от двух плоских зеркал. (20)
- •Плоскопараллельная пластинка. (Чуриловский. Теория оптических приборов 23)(67)
- •Призмы с крышей. (Цуканова стр 31.)
- •Отражательные призмы.(72)
- •Сферические зеркала. (Заказнов. Теория оптических систем 70-71)
- •Апланатические точки сферической поверхности. (Цуканова 43)
- •Монохроматические аберрации тонкой линзы.
- •Хроматические аберрации тонкой линзы.
- •Строение глаза. Острота зрения. Аккомодация. Адаптация. Коррекция недостатков зрения. (Заказнов. Крюшин 170 Цуканова 85)
- •Работа прибора совместно с глазом. Видимое увеличение.
- •Видимое увеличение лупы.
- •Полезное увеличение микроскопа. Глубина резкости микроскопа.
- •Телескопическая система Кеплера. Система Галилея.
- •Объективы телескопических систем. Окуляры телескопических систем. (Апенко 368).
- •Устройство сложных зрительных труб.
- •Методы расчета сложных зрительных труб.
- •Разрешающая способность телескопических систем.
- •Основные характеристики фотографических объективов.
- •Характеристики качества изображения фотографических объективов.

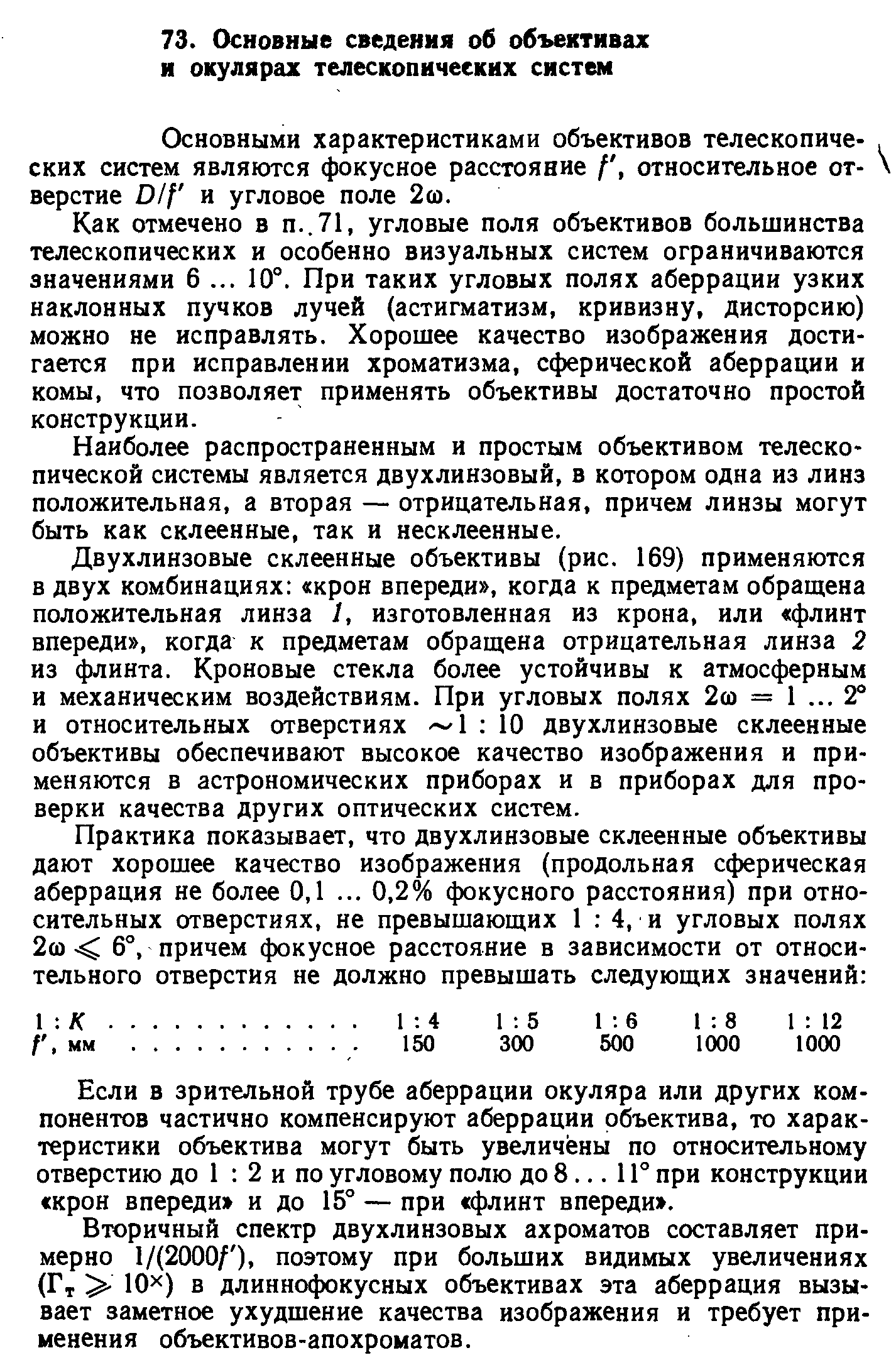

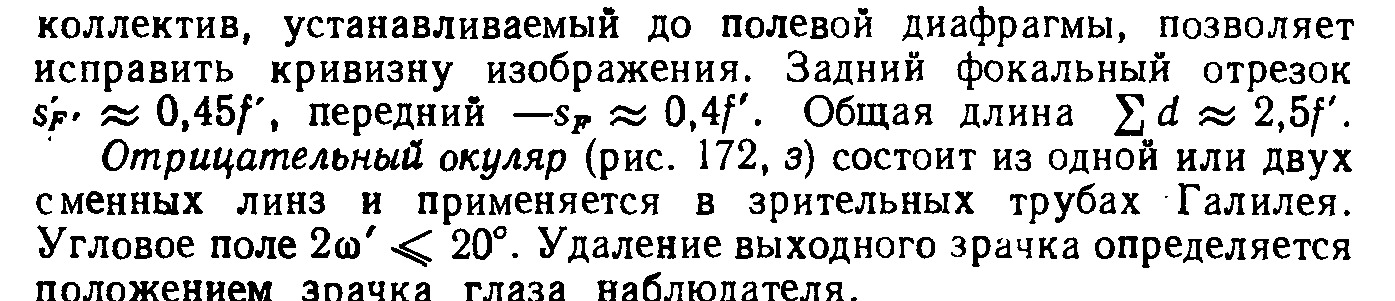

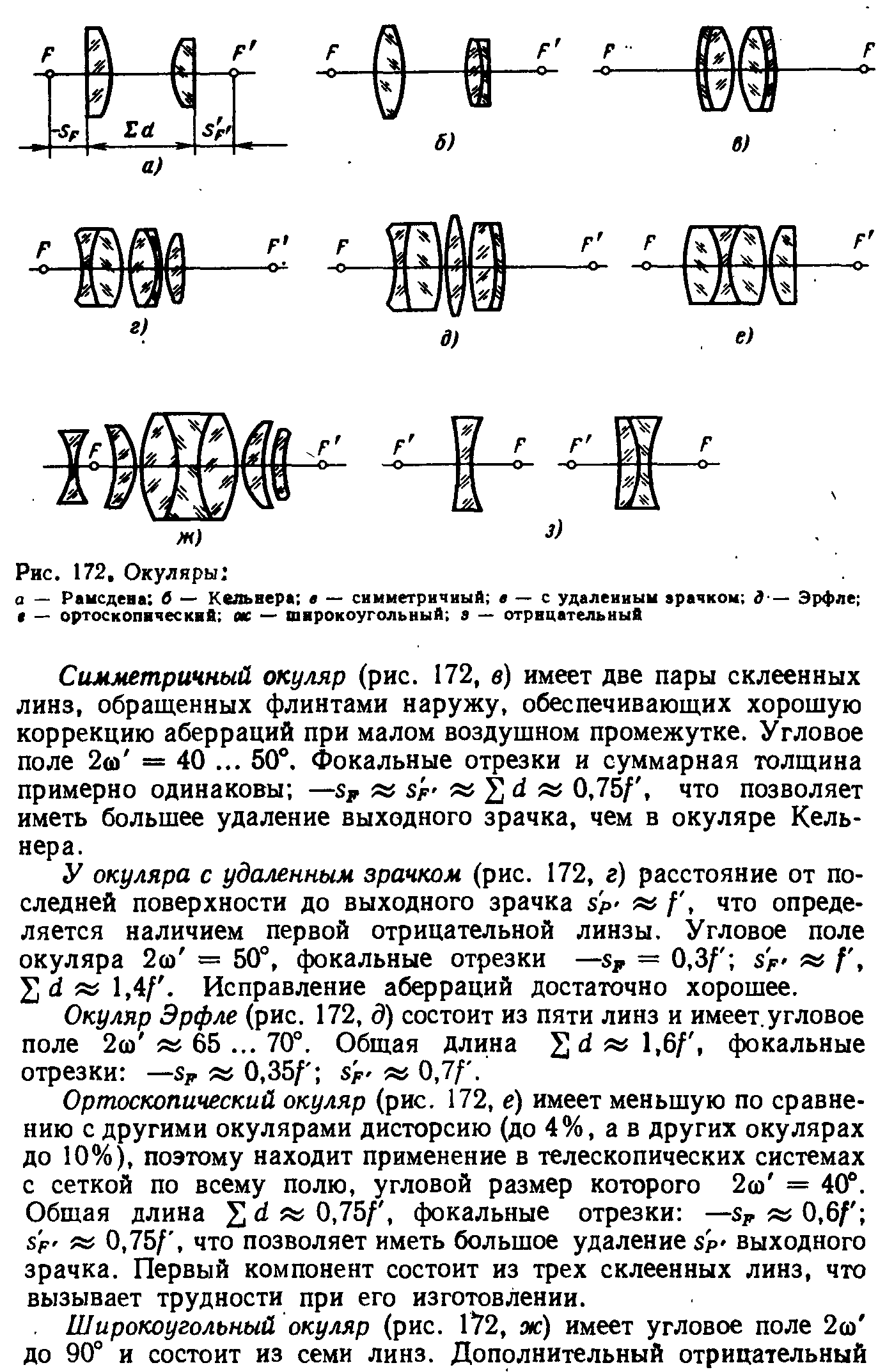

Объективы телескопических систем. Окуляры телескопических систем. (Апенко 368).

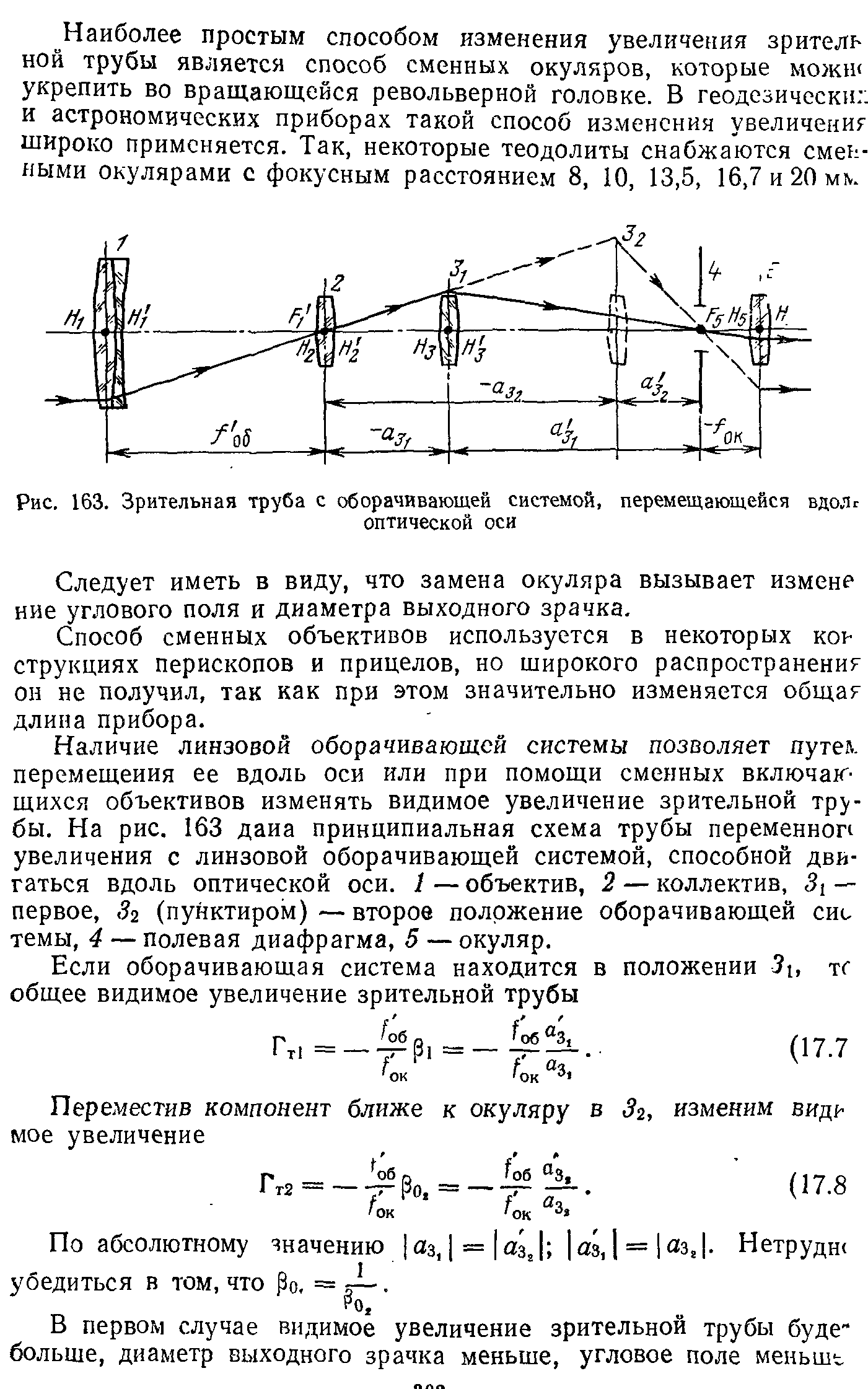

Устройство сложных зрительных труб.
Рис.18
Ф1 – объектив;
Ф2 – коллектив;
Ф3 – 1-ый компонент оборачивающей системы;
Ф4 – 2-ой компонент оборачивающей системы;
Ф5 – окуляр.
Коллектив служит для согласования зрачков (для уменьшения габаритов системы).
(49)
Рис.19
(50)
Методы расчета сложных зрительных труб.
1) Графоаналитический.
Применяется если задан диаметр трубы и нужно получить максимальную длину.
2) Аналитический.
Применяется, если задана длина трубы и нужно получить минимальный диаметр.
3) Составление телескопической системы путем совмещения фокальных плоскостей.
1ый и 2ой методы предусматривают, что диаметры 2го, 3го и 4го компонентов одинаковы. 3им способом получаются разные диаметры компонентов.

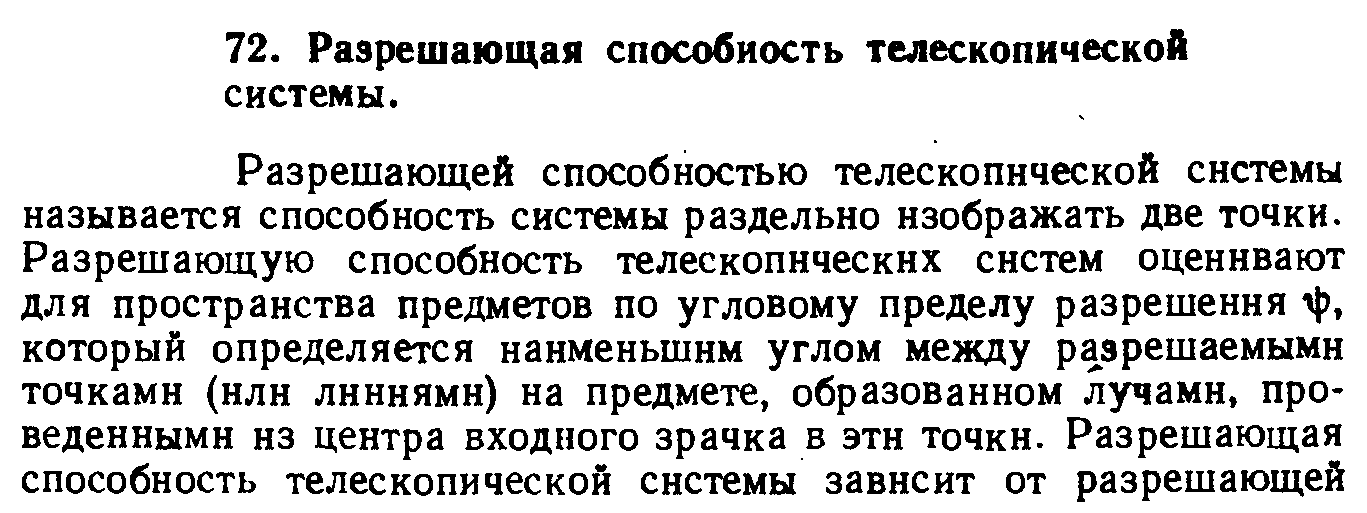

Разрешающая способность телескопических систем.
Основные характеристики фотографических объективов.
Характеристики качества изображения фотографических объективов.
