Тема: Будова та робота оптичних приладів

Мета: ознайомитися з будовою та основними правилами роботи з мікроскопом, навчитися виготовляти тимчасові мікропрепарати.

Матеріали та обладнання: мікроскопи, ручні лупи, предметні та накривні скельця, вата,

вода, піпетки, серветки, постійні препарати інфузорії туфельки.

Теоретичні відомості:

Будова мікроскопа

Більшість безхребетних тварин малі за розмірами і тому їх вивчення можливе тільки при використанні збільшувальних приладів. Найважливішим оптичним інструментом є мікроскоп.

Мікроскопом називається прилад з певним розташуванням лінз у ньому, за допомогою яких об'єкт збільшується у сотні і тисячі разів. Мікроскопи, які дають можливість вивчати різні прозорі об'єкти у світлі, що проходить через лінзи, називаються світловими, або біологічними (рис.1.).

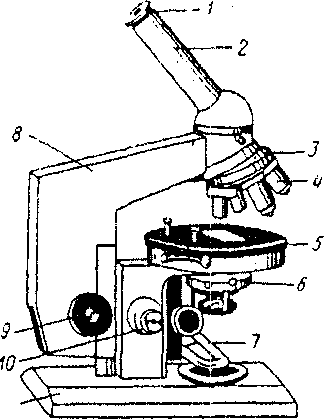

Рис. 1. Загальний вигляд мікроскопа: 1 - окуляр: 2 - тубус;

3 - револьвер; 4 -об'єктив; 5 - предметний столик;

6 -конденсор; 1 - дзеркало; 8 - тубусотримач;

9- макрометричний гвинт; 10 - мікрометричний гвинт;

11- підставка

Будь-який оптичний прилад складається з оптичної і механічної систем Наприклад, найпростіший оптичний прилад - ручна лупа має оптичну частину обмежену скельцем-лінзою, а оправа та рукоятка - є її механічний пристрій, який полегшує роботу.

До складу механічної системи мікроскопа входять: штатив (тубус, тубусотримач, ніжка, підошва), предметний столик, мікрометричний гвинт, револьвер, кремальєра, або макрометричний гвинт, гвинт конденсора. Нижня частина мікроскопа має прямокутну :рму і додає йому стійкості. У верхній частині тубусотримача закріплені тубус та :зольвер з об'єктивами. Тубусотримач мікроскопа рухомий, його можна пересувати за : г.омогою кремальєри та двох гвинтів. Грубе пересування вгору і вниз здійснюється за Іг.омогою макрогвинта 9. Точніше пересування здійснюється мікрогвинтом 10, який має ::оні насічки, одне ділення яких дорівнює 2 мкм. Повний оберт мікрогвинта пересуває гатив з тубусом та об'єктивами на 0,1 мм (100 мкм). Вся: ця система потребує дуже Гережного використання.

Оптична система мікроскопа складається з окуляра, об'єктивів та освітлювального :драта. Окуляр (від лат. окулус - око) має дві лінзи і збільшує те зображення, що дає ГЧхтив. На окулярі зазначається його збільшення: 5 х, 1 х, 10 х, 15 х. Якість зображення : готується зі збільшенням окуляра. Об'єктив (від лат. об'єктум - предмет) являє собою •.;тему лінз, кількість яких іноді доходить до десяти. В об'єктиві розрізняють

Лабораторне заняття 1 Тема: Вивчення анатомії кишковопорожнинних на прикладі гідри

ТИП: Кишковопорожнинні Coelenterаta

КЛАС: Гідроїдні Hydrozoa

РЯД: Гідри Hydrida

ВИД: Гідра звичайна Hydra vulgaris

КЛАС: Сцифоїдні медузи Scyphozoa

РЯД: Дискомедузи Discomedusae

ВИД: Аурелія Aurelia aurita

Обладнання: мікропрепарати, поперечний та поздовжній перерізи тіла гідри, мікроскопи, вологі препарати, таблиці.

Методичні рекомендації:

1. Розглянути на готових мікропрепаратах поперечний та поздовжній перерізи тіла гідри. Замалювати.

2. На таблицях розглянути будову жалкої клітини. Замалювати.

3. Розглянути мікроскопічну будову тіла гідри. Замалювати.

4. Розглянути і замалювати внутрішню будову медузи Aurelia aurita.

Контрольні запитання:

1. Особливості внутрішньої будови сцифоїдних медуз.

2. Характерні риси анатомії кишковопорожнинних на прикладі гідри.

Література:

Мазурмович Б.М. Зоологія безхребетних

Зеликман А.Л. Практикум по зоологии беспозвоночных
