1.Модель испытаний: нитроцеллюлозный лак нц-218.
2. Приборы (схема установки).
Используется маятниковый прибор МА-3.

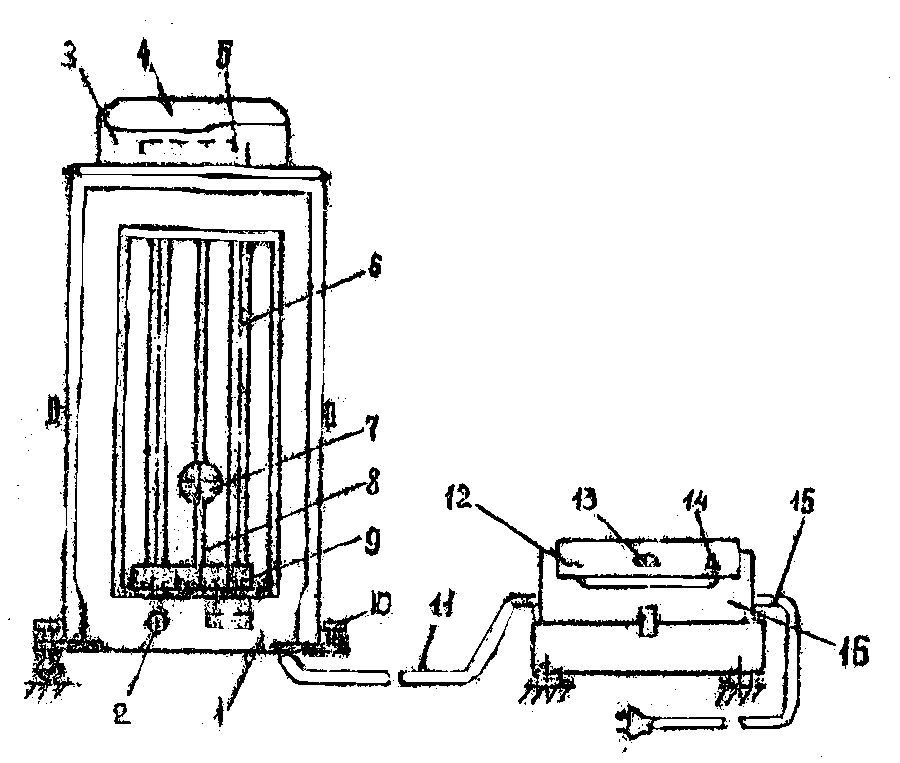

Рисунок 8 - Маятниковый прибор МА-3.
1-футляр; 2-кнопка пускового механизма; 3-коробка;4-крышка; 5-опорный столик; 6-стойки; 7-груз; 8-стрелка маятника; 9-шкала; 10-регулировочные винты; 11-кабель; 12-лампочка; 13-счетчик колебаний; 14-рычаг; 15-шнур питания; 16-электронный прибор.
3. Краткая методика испытаний.
Производят проверку прибора по «стеклянному числу» (число колебаний маятника с амплитудой от 5 до 2º), точки опоры которого лежат на пластинке из фотостекла. Пластинку помещают на опорный столик прибора, на нее опускают шарики маятника при помощи придавливающей откидной крышки. Нажимают кнопку счетчика колебаний и устанавливают стрелку маятника на 0. Поворотом кнопки пускового механизма стрелку маятника отводят влево до упора и удерживают фиксатором на делении, соответствующем 5º шкалы прибора. Нажатием на кнопку маятник пускают в ход. При амплитуде колебаний, равной 2º шкалы прибора, счетчик автоматически останавливается. На опорный столик помещают пластинку с покрытием под шаровые опоры и далее производят действия аналогично определению «стеклянного числа».
Величина твердости определяется по формуле:
, где
где t- число колебаний маятника от 5º до 2º на испытуемом лакокрасочном покрытии, мин; t=3,58 мин.
t1- число колебаний маятника от 5º до 2ºна пластинке из фотостекла
( «стеклянное число»), t1=5,30 мин.
4. Результаты испытаний.
Таблица 10 – Результаты испытаний.
№ п/п |
Наименование материала |
Показатели |
Соответствие |
|
Число колебаний маятника от 5º до 2º,мин |
Величина твердости Х |
ГОСТ или ТУ |
||
1 |
Лак НЦ-218 |
3,58 |
0,67 |
Соответствует |
Вывод: Твердость испытуемого лакокрасочного материала достаточно высокая, что обеспечивает необходимое сопротивление при проникновении в него другого тела.
Список использованных источников
Гореньков М.П., Бородина Г.П., Мочалов В.С. Испытание лакокрасочных покрытий: Методические указания к выполнению лабораторных работ.- Архангельск: РИО АЛТИ, 1985.- 40 с.
Гореньков М.П., Коноплев С.П., Бородина Г.П. Технология защитно-декоративных покрытий на древесине: Методические указания к выполнению лабораторных работ.- Архангельск, РИО АЛТИ, 1991.-36 с.
Крисанов В.Ф., Рыбин Б.М., Игнатова Н.И. Технология защитно-декоративных покрытий древесины и древесных материалов : Учебное пособие к выполнению практических занятий. Спец. 2602.00- М.: МГУЛ, 1998.-131 с.
