1. Модель испытаний: нитроцеллюлозный лак нц-218.
2. Приборы (схема установки).
Используется прибор У-1А.

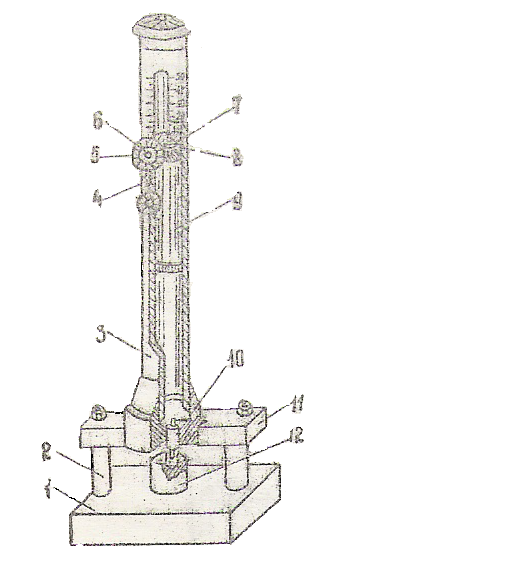

Рисунок 5 - Прибор У-1А.
3. Краткая методика испытаний.
Поднять груз 9 на определенную высоту и закрепить его стопорным винтом 5. Окрашенную пластинку поместить покрытием вверх на наковальню 12 под боек 10 так, чтобы пластинка плотно прилегала к поверхности наковальни. Участок пластинки, подвергающийся удару, должен отстоять на расстояние не менее 20 мм от края пластинки. Нажатием кнопки 6 освободить груз. Груз падает на боек, который передает удар пластинке. После удара поднять груз, зафиксировать стопорным винтом, вынуть пластинку и рассмотреть покрытие через лупу. Если не наблюдаются трещины, смятия и отслаивание, повторить испытание, увеличивая высоту сбрасывания груза на 5…10 см до тех пор, пока не будут обнаружены признаки разрушения пленки.
Результаты испытаний
Таблица 7 – Результаты испытаний.
№ п/п |
Наименование материала |
Величина груза Р, Н
|
Показатели |
Соответствие ГОСТ или ТУ |
||
Высота подъема груза h, м |
Наблюдаемые дефекты |
Прочность пленки при ударе Р*h, Н*м |
||||
1 |
Лак НЦ-218 |
9,81 |
0,20 |
- |
1,96 |
|
2 |
0,35 |
трещины |
3,43 |
несоответствует |
||
3 |
0,50 |
трещины |
4,91 |
несоответствует |
Вывод: Испытуемый образец лака НЦ-218 не стоек к разрушению под воздействием ударных нагрузок, так как деформировалась пластина и покрытие.
Лабораторная работа № 7
Определение прочности лакокрасочных покрытий при изгибе по шкале
гибкости ШГ-1.
1. Модель испытаний: нитроцеллюлозный лак нц-218.
2. Приборы (схема установки): Прибор ШГ-1

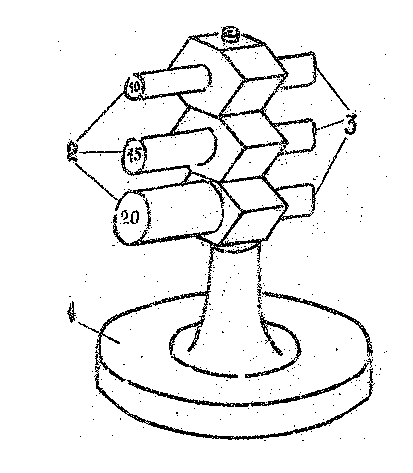

Рисунок 6 - Прибор ШГ-1.
Краткая методика испытаний.
Пластинки разрезать на полосы шириной 20 мм и длиной 100 мм. Затем на стержень наибольшего диаметра положить окрашенную пластинку пленкой вверх, плотно прижимая ее к стержню. Пластинку плавно изогнуть вокруг стержня на 180º за 1…2 с. С помощью лупы осмотреть покрытие в месте изгиба на наличие трещин и отслаивание. Если покрытие не разрушено, то пластинки следует изгибать последовательно от стержня большего диаметра к меньшему.
Результаты испытаний.
Таблица 8 – Результаты испытаний.
№ п/п |
Наименование |
Показатели |
Соответствие |
|
Диаметр стержня, мм |
Эластичность, % |
ГОСТ или ТУ |
||
1 |
Лак НЦ-218
(t = 0,11 мм, h = 0,03 мм.) |
20 |
0,85 |
соответствует |
2 |
15 |
1,13 |
||
3 |
10 |
1,68 |
||
4 |
5 |
3,33 |
||
5 |
3 |
5,47 |
||
6 |
1 |
15,32 |
Эластичность покрытия определяется по формуле:
,
где t – толщина подложки;
h – толщина покрытия;
d – диаметр стержня.
Например, эластичность покрытия при диаметре стержня 20 мм:
Вывод: За показатель прочности пленки при изгибе принимаем значение минимального диаметра стержня, равного 10 мм, на котором на лакокрасочном покрытии не появились трещины и отслоения. Эластичность покрытия при данном диаметре составляет 1,88 %. Следовательно на меньших диаметрах стержня проводить испытания нет смысла.
Лабораторная работа № 9
Определение твердости лакокрасочных покрытий по маятниковому прибору МА-3.
