2.5. Рухливість носіїв заряду в опз
Розглянемо тонку напівпровідникову пластинку завтовшки d, до якої прикладене зовнішнє електричне поле , напрямлене паралельно до поверхні пластинки (рис. 2.8). Окрім цього поля, в приповерхневій області пластинки існує створене просторовим зарядом приповерхневої області поле , прикладене перпендикулярно до її поверхні, тобто до площини z=0.

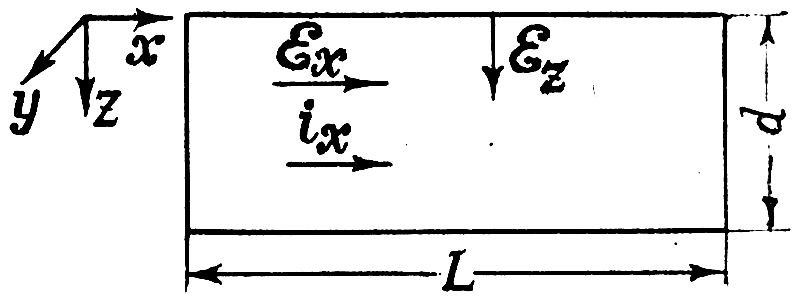

Рис. 2.8. Схема розташування електричних полів у кристалі при розрахунку ефективної рухливості носіїв в ОПЗ
Під дією поля у зразку буде протікати струм, густина якого дорівнює jx. У загальному випадку рухливості носіїв заряду в приповерхневій області |ns, ps| та в об’ємі кристала |n, p| не збігаються |ns n, ps p|. Значення рухливостей в ОПЗ та в об’ємі кристала можуть збігатися лише у випадку, коли довжина вільного пробігу носія l значно менша, ніж розмір ОПЗ. Для германію при 300 К і n0 1015см-3 значення цих величин дорівнюють l 10-5 см, L 10-4 см. Оскільки згідно з (2.1) значення L залежить від концентрації носіїв заряду в об’ємі кристала, то для низькоомних кристалів, для яких n0 > 1015 cм-3, умова l << LОПЗ часто не виконується. У випадку тонких плівок значення l може бути порядку товщини плівки d, тобто може виконуватись умова l ~ d. У цьому випадку носії заряду, які рухаються в приповерхневому шарі під дією поля , додатково розсіюються внаслідок взаємодії з поверхнею. Це призводить до зменшення їх рухливостей |ns < n, ps < p| і до зменшення величини s в порівнянні з випадком, коли ns = n і ps = p. Тому ОПЗ часто називають областю підвищеного опору.
Експериментально поверхневе розсіювання проявляється в особливостях явищ переносу в тонких напівпровідникових і металевих плівках, а також в ОПЗ, зокрема в інверсних каналах структур метал-діелектрик-напівпровідник (МДН). Якщо товщина плівки d або ефективна товщина ОПЗ такої самої величини, як і довжина вільного пробігу носія (d ~ l), то взаємодія носіїв з поверхнею може істотно змінити характер кінетичних явищ у таких об’єктах.
Вивчення поверхневого розсіювання носіїв на мікроскопічному рівні досить складне і ще далеке до його завершення. Тому при вивченні процесів, пов’язаних з переносом заряду в тонких пластинках (плівках), використовують інший підхід, який зводиться до введення поняття ефективної рухливості в приповерхневій області (еф). Такий підхід вперше застосовано Шріффером (1955 р.). Під величиною у цьому випадку розуміють дрейфову рухливість, яка характеризує швидкість руху носіїв в електричному полі одиничної напруженості (Е = 1 В/см). Дрейфову рухливість визначають за формулою = / en.
Шріффер розглянув два часткових випадки:
1) потенціал (z) лінійно змінюється з віддаллю від поверхні кристала, у цьому випадку поле стале;
2) величина (z) визначається з рівняння Пуассона.
У першому випадку = =сonst. Крім цього, припускається, що час релаксації сталий ( сonst) і розсіювання носіїв заряду поверхнею дифузне. За означенням дифузним вважають розсіювання, при якому носій заряду після взаємодії з поверхнею з однаковою ймовірністю відбивається під будь-яким кутом у межах півсфери, яка опирається на поверхню кристала. У цьому випадку ефективна поверхнева рухливість носіїв уводиться так:
, (2.60)
де Іх – загальний струм в об’ємі кристала товщиною d, який опирається на 1 см2 поверхні ( , w – ширина зразка, d – товщина, jx(z) – густина струму в зразку), Ns – концентрація основних носіїв у приповерхневій потенціальній ямі. У випадку діркової провідності Ns = Гр + р0L, де L – ефективна товщина ОПЗ.
Ефективна поверхнева рухливість носіїв визначається відношенням величини струму Іх, який протікає вздовж поверхні зразка, до величини зовнішнього електричного поля Ех, прикладеного паралельно до поверхні зразка:
або
. (2.61)
У випадку діркової провідності
. (2.62)
При такому способі введення ефективної рухливості припускається, що поверхнева провідність визначається тими носіями заряду, які затримуються полем ОПЗ у потенціальній ямі біля поверхні. У випадку утворення приповерхневої області збагачення в потенціальній ямі затримуються основні носії, а у випадку утворення інверсних шарів – неосновні.
При великих полях Еzs відношення поверхневої рухливості ps до об’ємної b визначається співвідношенням:
, (2.63)
де ; — деякий коефіцієнт, який дорівнює
, (2.63)
де m* - ефективна маса носіїв заряду; - час релаксації, який дорівнює часу вільного пробігу носіїв.

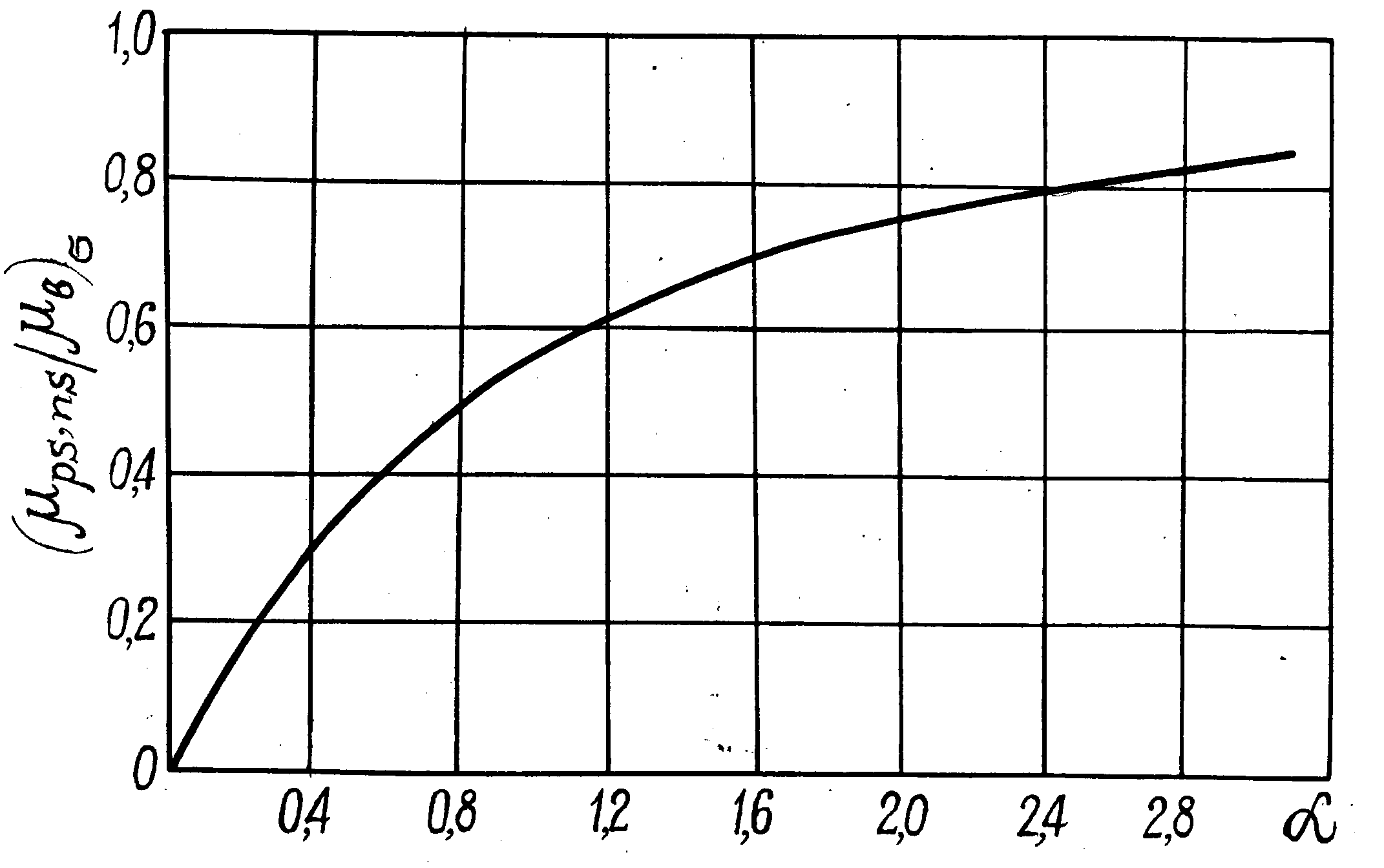

Рис. 2.9. Залежність ефективної рухливості носіїв заряду від параметра для випадку лінійного ходу потенціалу (z)
При малих полях Еzs величина ефективної рухливості ps близька до b, тобто . Залежність від має вигляд, зображений на рис. 2.9.
При великих (малих ) поверхневе розсіювання не істотне, але при великих викривленнях зон, коли величина мала, ефективна рухливість може у декілька разів відрізнятися від b. Тобто, у цьому випадку може бути меншою від b у декілька разів.
У другому випадку, коли величина (z) визначається з рівняння Пуассона, залежність досить громіздка і її визначають числовим інтегруванням. Для германію з власною провідністю така залежність має вигляд, показаний на рис. 2.10.

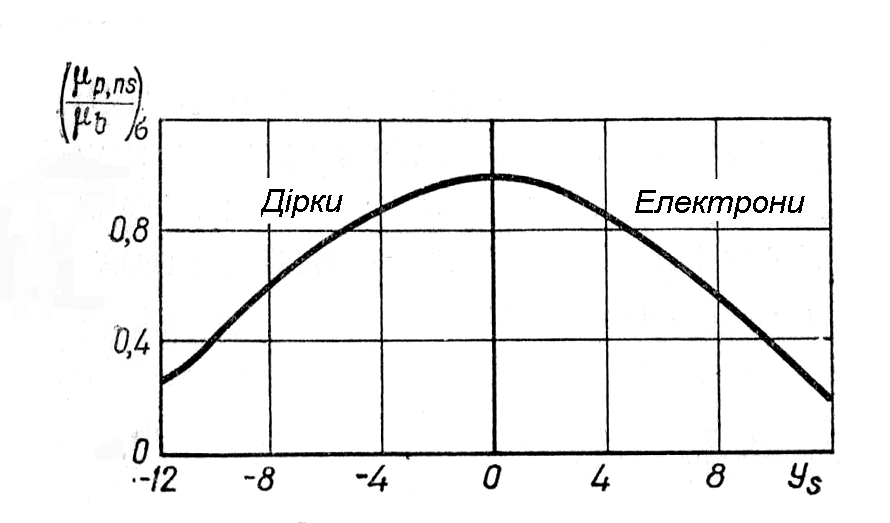

Рис. 2.10. Залежність ефективної рухливості за провідністю від вигину зон для германію з власною провідністю
При Ys > 0 в потенціальній ямі біля поверхні знаходяться електрони і права гілка кривої описує зміну рухливості електронів в ОПЗ, зумовлену поверхневим розсіюванням. Ділянка Ys < 0 ілюструє аналогічну зміну рухливості дірок. Із наведеного графіка видно, що при реальних значеннях Ys зменшення рухливості досить велике.
