Результаты наблюдения за работой
Вид операции |
Наблюдаемые величины |
||||
Продолжительность, мин. |
Сила тока, А |
Напряжение, В |
Потребляемая мощность, кВт |
||
Всего |
на 1 отв. |
||||
Установка станка |
Не более 10 |
Не более 5 |
3,2 |
220 |
0,75 |
Сверление 2-х отверстий |
4 |
2 |
3,2 |
220 |
0,75 |
Технические характеристики
Мощность – 0,75 кВт
Напряжение – 220 В
Сила тока – 3,2А
Число оборотов сверла – 93 об/мин
Масса – 37 кг

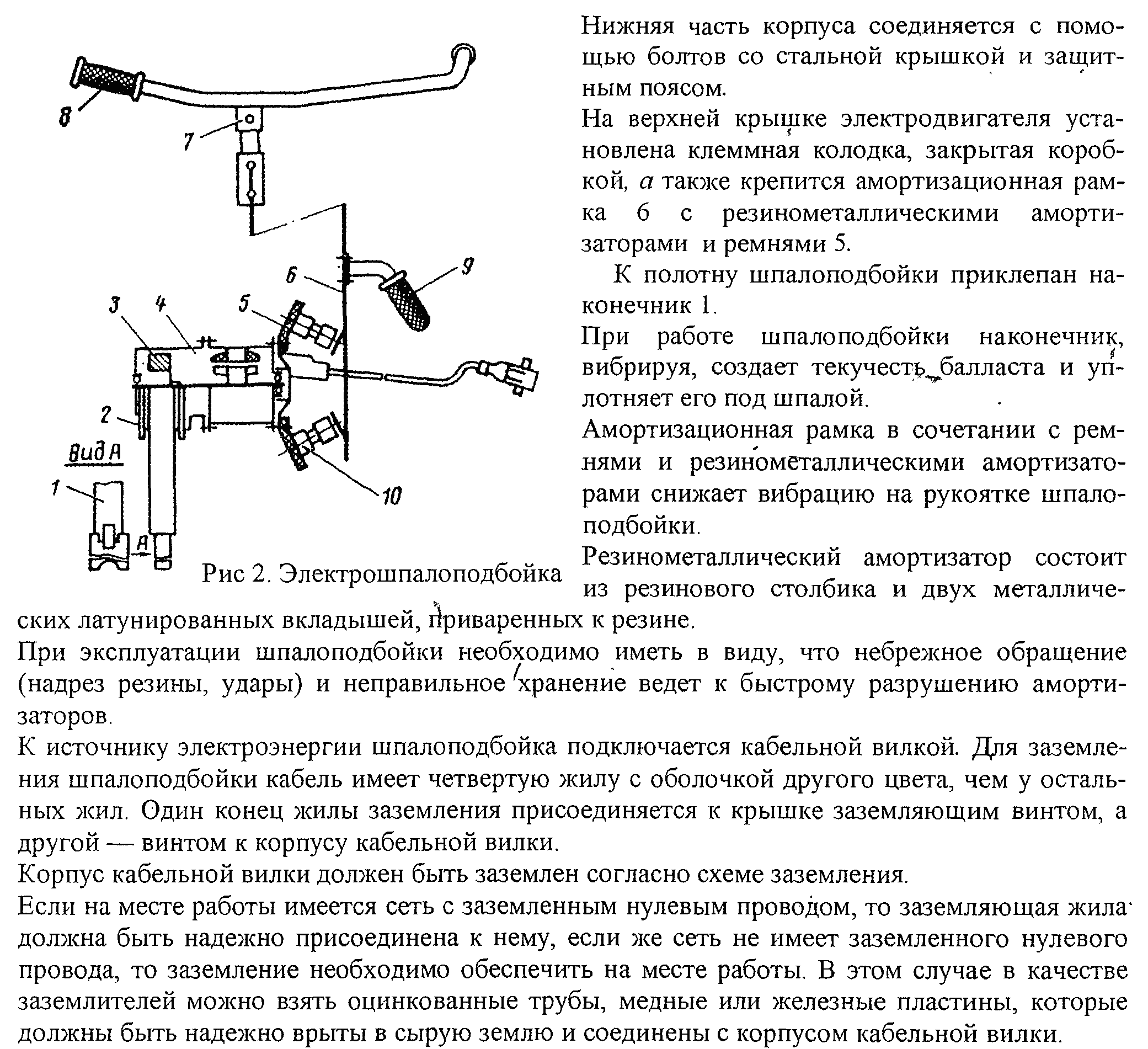

Лабораторная работа №5. Электрическая шпалоподбойка (эшп)
Таблица 1
Технические характеристики основных типов
Название |
Тип электрошпалоподбоек |
|||
ЭШП-3 |
ЭШП-3м |
ЭШП-6 |
ЭШП-7 |
|
Возмущающая сила, кН |
|
|
|
|
Мощность двигателя, В |
250 |
250 |
250 |
250 |
Масса, кг |
23 |
21 |
23 |
20,5 |
1. Как достигается равномерное уплотнение по всей ширине шпалы?
При вращении вала и ротора, на детали действует центробежная сила, в результате корпус с подбойником получают колебательные движения, которые передаются балласту. Наконечник вибрируя уплотняет балласт.
2. Расположение пары подбоек относительно друг друга
3. На каком участке шпалы ведется ее подбивка?
В зоне рельса

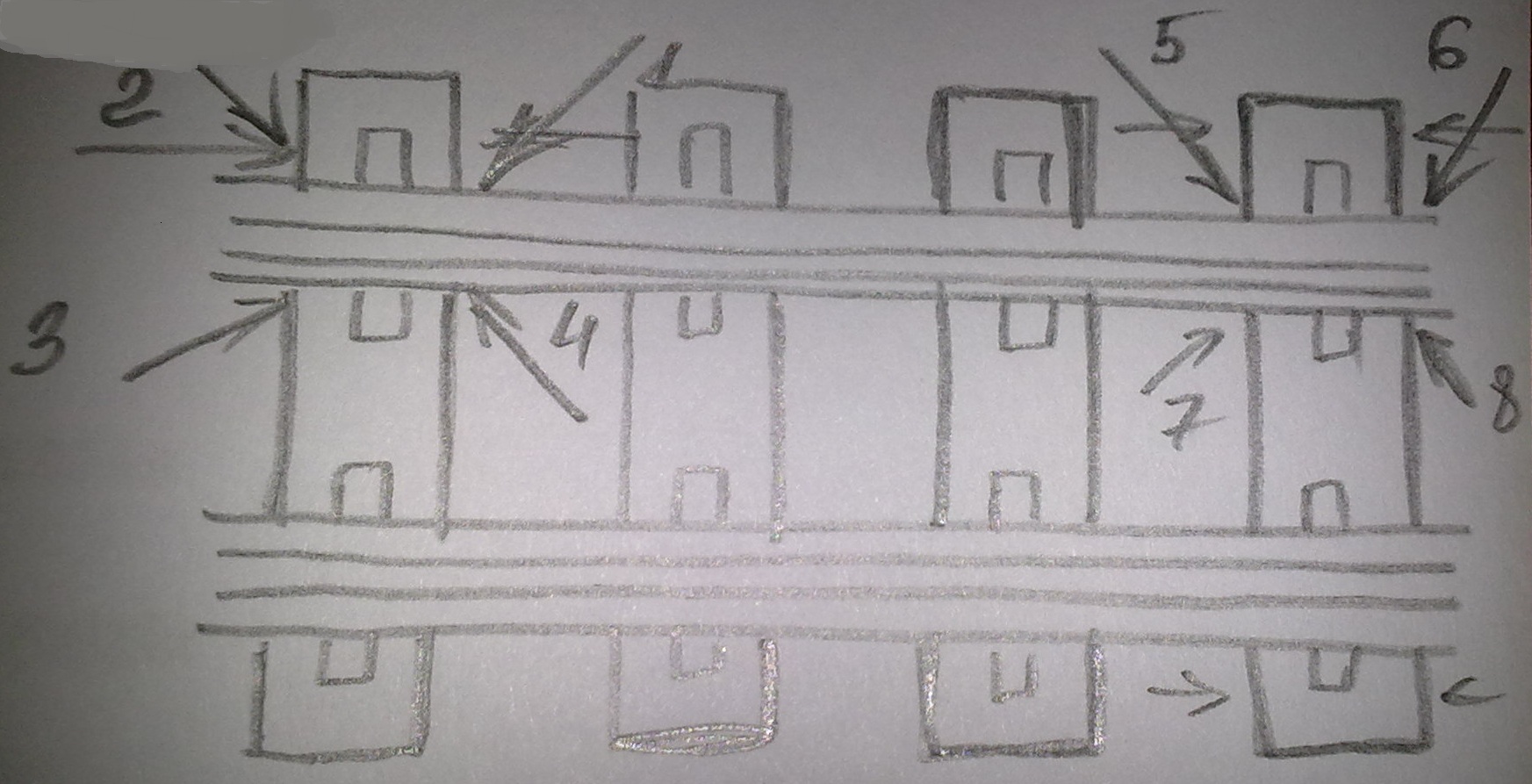

Расстановка подбоек при наличии четырех и восьми штук.
Крест-на-крест – при 4-х
Через 2 шпалы – при 8-ми
Направление движения работы и порядок перестановки подбоек при подбивке шпал.
Направление движения работы подбоек при добивки шпал происходит от торца рельса и на 50 см от него к другому рельсу; затем от рельса до конца
6. Процесс исправления пути с подбивкой шпалоподбойками.
Подбивка пути шпалоподбойками при просадке РШР. Для начала берем домкраты и с их помошью выравниваем РШР по уровню, с запасом 1-2 см. После чего производим подбивку места просадки, от границы просадки делаются отводы на расстоянии 3-5 шпал.
Лабораторная работа №6. Гидравлические инструменты Принципиальная схема
1. Роль и значение предохранительного клапана
Предохранительный клапан защищает от перегрузок и от возможного отпускания шпал.
Гидравлические домкраты
1. Разработка и сборка домкрата и установление мест возможной утечки масла.
Разборка и сборка домкрата производиться при наличии какой либо неисправности или техническом осмотре, ремонте прибора.
Для работа с гидравлическими домкратами допускаются монтеры пути не ниже 3 разряда.
Во время осмотра или ремонта домкратов проверяют износ всех его частей, а также производят замену частей связанных с работой масла. Проверяют давление, а также производят замену масла.
Возможными местами утечки масла являются: предохранительный клапан, спускной клапан и все части непосредственно связанные с работой масла.

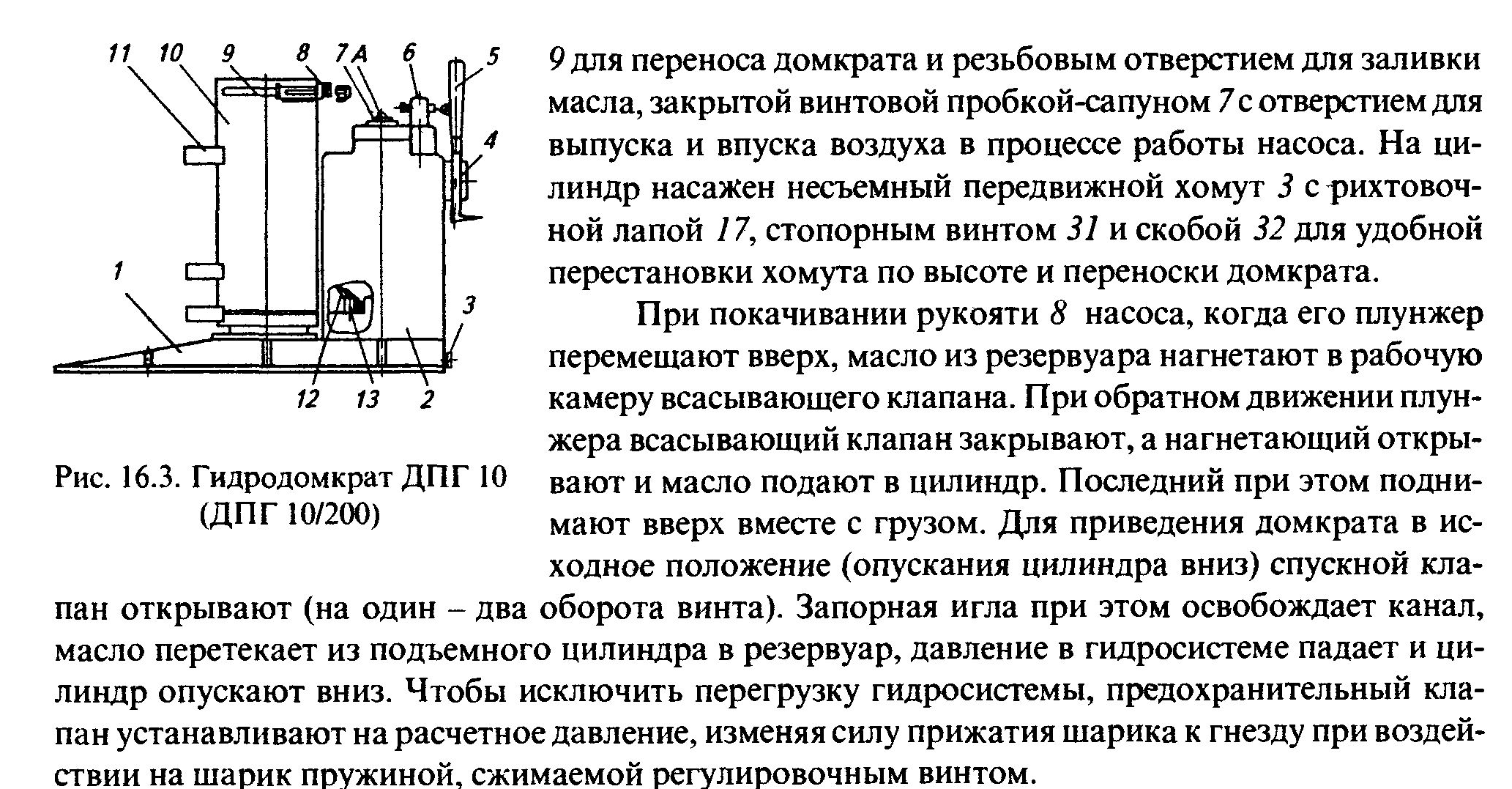

Схема домкрата ДПГ-10
Таблица 1
