Вариант – II (зил-555)
Грузоподъёмность – 5,25 т
Вместимость кузова – 3 м3
Радиус поворота – 8,9 м.
Погрузочная высота – 2,5 м
Максимальная скорость – 90 км/ч
м3/см.
Смаш.см = 33,33*1,65*0,96 = 52,79 руб/м-см

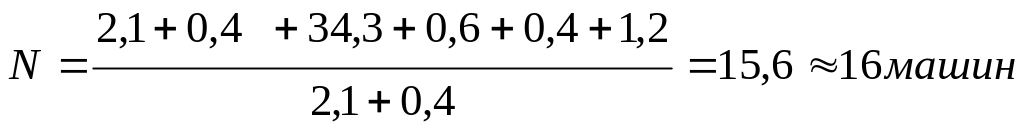

Принимаем 10 автосамосвалов.ЗИЛ - 4502 и 16 автосамосвалов ЗИЛ - 555.
10.4. Выбор катка для уплотнения грунта.
В зависимости от вида грунта, связные или не связные грунты по табл.13 МУ определяем толщину уплотняемого слоя катком и количество проходок катка по одному следу.
Грунт укладываемый в насыпь подлежит уплотнению. Для получения плотной массы он должен укатываться послойно за несколько проходок по одному и тому же месту. Наибольшая плотность достигается при оптимальной влажности грунта.
Вариант – I (ду-39а (д-703))
Принимаем каток прицепной на пневматических шинах - ДУ-39А (Д -703).
Толщина уплотняемого слоя – 0,35 (м);
Количество проходов по одному месту: 4-6-8-10;
Ширина уплотняемой полосы – 2,6 (м);
Мощность – 79 кВт (108 л.с);
Масса катка – 25 (т).
Состав работ:
Прицепка и отцепка катков с приведением агрегата в рабочее положение.
Уплотнение грунта катками.
Повороты катка и переходы на соседнюю полосу укатки.
Состав рабочих:
Тракторист 6 разряда.
Пкат= , м3/см
Ткат= , смен где: Vнас=14 174,034 м3/см
Расц=(0,307+ 0,053*2) =(0 - 41,3) руб /100 м3 .
СКмаш.см = , руб-см + НЕ ХВАТАЕТ СТОЙМОСТИ ТЯГАЧА!!!
Вариант – II (ду – 16в (д- 551в))
Принимаем каток на пневматических шинах, секционный полуприцепной- ДУ–16В (Д-551В)
Толщина уплотняемого слоя – 0,35 (м);
Количество проходов по одному месту: 4-6-8-10;
Ширина уплотняемой полосы – 2,6 (м);
Мощность – 177 кВт (240 л.с);
Масса катка – 25 (т).
Пкат= , м3/см
Ткат= , смен где: Vнас=14 174,034 м3/см
Расц= (0,286+ 0,35*2) =(0 - 98,5) руб /100 м3 .
СКмаш.см = , руб-см + НЕ ХВАТАЕТ СТОЙМОСТИ ТЯГАЧА!!!
Технико – экономические показатели по вариантам.
Таблица №5
|
|
|
|
|
1 вариант |
|
|
||||
№ |
Обоснование норм и цен |
Наименование работ и применяемых машин |
Ед. изм. |
Кол - во работ |
Производ- ительность в смену |
Кол - во машино-смен |
Стоимость, руб. |
||||
1 машино-смены |
Общая |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||
1 |
Е2-1-7 табл.1, с.33. СНиП IV-3-82 п.0919, с.11. |
Разаработка грунта в котловане экскаватором Др-0,65 - Э-651 с погрузкой в автосамосвалы. |
100 м3 |
12 448,98 |
320 |
38,90 |
46,80 |
1820,66 |
|||
2 |
СНиП IV-4-82 с.29, |
Транспортировка грунта автосамосвалом ЗИЛ - 4502 из котлована в отвал. |
100 м3 |
12 448,98 |
533,3 |
23,34 |
84,47 |
1971,81 |
|||
3 |
Е2-1-22 табл.1 с.83. СНиП IV-3-82 п.1012, с.12. |
Разработка и перемещение грунта бульдозером ДЗ-104 |
100 м3 |
14 174,03 |
85,84 |
165,12 |
38,64 |
6380,30 |
|||
4 |
Е2-1-29 табл.1 с 98. СНиП IV-3-82 п.1518, с 16. |
Уплотнение планировочной насыпи катками ДУ-39А. |
100 м3 |
14 174,03 |
2051,28 |
6,91 |
7,62 |
52,65 |
|||
|
|
Итого по 1 варианту: |
|
|
∑= |
234,28 |
∑= |
10 225,42 |
|||
|
|
|
|
|
2 вариант |
|
|
||||
№ |
Обоснование норм и цен |
Наименование работ и применяемых машин |
Ед. изм. |
Кол - во работ |
Производ- ительность в смену |
Кол - во машино-смен |
Стоимость, руб. |
||||
1 машино-смены |
Общая |
||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|||
1 |
Е2-1-7 табл.1, с.33. СНиП IV-3-82 п.0919, с.11. |
Разаработка грунта в котловане экскаватором Пр-0,65 - Э-656 с погрузкой в автосамосвалы. |
100 м3 |
12 448,98 |
533,3 |
23,34 |
59,96 |
1399,66 |
|||
2 |
СНиП IV-4-82 с.29, |
Транспортировка грунта автосамосвалом ЗИЛ - 555 из котлована в отвал. |
100 м3 |
12 448,98 |
533,3 |
23,34 |
52,79 |
1238,29 |
|||
3 |
Е2-1-22 табл.1 с.83. СНиП IV-3-82 п.1012, с.12. |
Разработка и перемещение грунта бульдозером Д-384 |
100 м3 |
14 174,03 |
312,5 |
45,36 |
76,56 |
3472,52 |
|||
4 |
Е2-1-29 табл.1 с 98. СНиП IV-3-82 п.1518, с 16. |
Уплотнение планировочной насыпи катками ДУ-16В. |
100 м3 |
14 174,03 |
842,11 |
16,83 |
7,62 |
128,26 |
|||
|
|
Итого по 2 варианту: |
|
|
∑= |
108,87 |
∑= |
6 232,74 |
Принимаем вариант №2 ,т.к. в нем сумма машино- смен и стоимость работ имеют меньшее значение.
