3. Синтез и расчет параметров структурной схемы
В настоящее время применяются супергетеродинная схема усилительно-преобразовательного блока, позволяющая осуществлять основное усиление и фильтрацию на низкой промежуточной частоте. Благодаря двум преобразованиям частоты обеспечивается высокая избирательность по зеркальному и соседнему каналам приема.
Так как требуется обеспечить беспоисковую и бесподстроечную работу приемного тракта в диапазоне рабочих частот, то в структурной схеме (рис. 3.) усилительного блока следует предусмотреть:
разбиение частотного диапазона на n поддиапазонов с установкой на каждый частотный поддиапазон входной цепи и одного каскада усилителя сигнала радиочастоты (этим обеспечивается одинаковое усиление и избирательность в рабочем диапазоне);
установку коммутаторов, осуществляющих подключение соответствующих ВЦ и УРЧ для установленной рабочей частоты (тем самым время перестройки УБ сведено к минимальному значению);
наличие унифицированного синтезатора частот, обеспечивающего формирование высокостабильных опорных частот первого и второго преобразователей частоты, а также автоматическую настройку приемника на заданную частоту с помощью систем АПЧ;
один каскад УПЧ1 и. необходимое число каскадов УПЧ2, обеспечивающих необходимый коэффициент усиления сигнала;
схему АРУ, обеспечивающую требуемый динамический диапазон приемника;
демодулятор, тип которого определяется способом модуляции сигнала;
декодирующее устройство, предоставляющее собой вторую решающую схему и осуществляющее обнаружение, и исправление ошибок принятом сообщении.

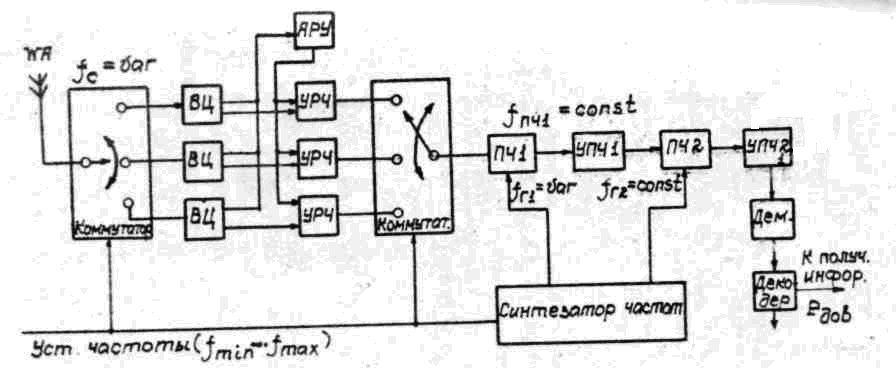

Рис. 3. Структурная схема приемника
Число поддиапазонов рассчитывается способом равных частотных интервалов:
,
где - частотный интервал одного поддиапазона, выбираемый для метрового диапазона волн порядка .
Номиналы промежуточных частот fпч1 и fпч2 определяются по следующим соотношениям:
, (18)
МГц,
выбираем стандартное значение .
,
где - параметр рассогласования;
1060[дБ]/20= 1000[раз];
- требуемое подавление зеркальной помехи;
- добротность контура;
- функция числа каскадов УПЧ2;
n = 1 - число каскадов УПЧ2;
- полоса пропускания приемника.
Для определения значения необходимо определить число каскадов УПЧ2. При этом уровень сигнала на входе демодулятора составляет В, а уровень входного сигнала приемника В.
Тогда требуемый коэффициент усиления:
Чтобы обеспечить такой коэффициент усиления необходимо использовать 1 каскад УПЧ2. Если перемножить коэффициенты усиления всех структурных элементов схемы ПРМ, получим , с учетом того, что число каскадов УПЧ2 будет равно 1 [2].
, выбираем стандартное значение - .
Найдем частоты опорных генераторов:
4. Выбор функциональной схемы устройства
Подавляющее большинство систем радиосвязи имеют супергетеродинную структуру приемника с одно- или многократным преобразованием частоты.
Часть приемника - преселектор, включающий ВЦ, МШУ и УРЧ, подобен структуре приемника прямого усиления и обеспечивает чувствительность и предварительную избирательность по частоте. С выхода преселектора напряжение сигнала и помех поступает на первый преобразователь частоты, где происходит изменение несущей частоты сигнала в другую область частотного диапазона.
Рис. 2. Функциональная схема приемника
Выбор значения промежуточной частоты
Число преобразований частоты в приёмнике и значение промежуточной частоты fпч выбирается, в первую очередь, из условий обеспечения требований по ослаблению зеркального (σзк) и соседнего (σск) каналов, а также с учётом других факторов. В проектируемом приёмнике эти требования обычно могут быть обеспечены при использовании одного преобразователя частоты и стандартного значения fпч. В профессиональной аппаратуре приняты следующие значения fпч: - 460…465 кГц в радиовещательных приёмниках АМ сигналов (диапазон метровых волн).
