Режим работы
Транкинговые системы могут работать в следующих режимах:
персональной (индивидуальной) радиотелефонной связи;
групповой (диспетчерский) режим связи. Групповой режим предназначен для обеспечения одновременной связи между всеми участниками группы. Разговор между вызывающим абонентом и лицом, к которому он обращается, слышат все члены группы;
связи с автоматической телефонной и учрежденческой телефонной станциями;
непосредственной связи между радиостанциями. Мобильные радиостанции могут связаться между собой непосредственно в обход ретранслятора. Это удобно в тех случаях, когда подвижные абоненты находятся в радиусе действия своих радиостанций, но вне зоны обслуживания ретранслятора.

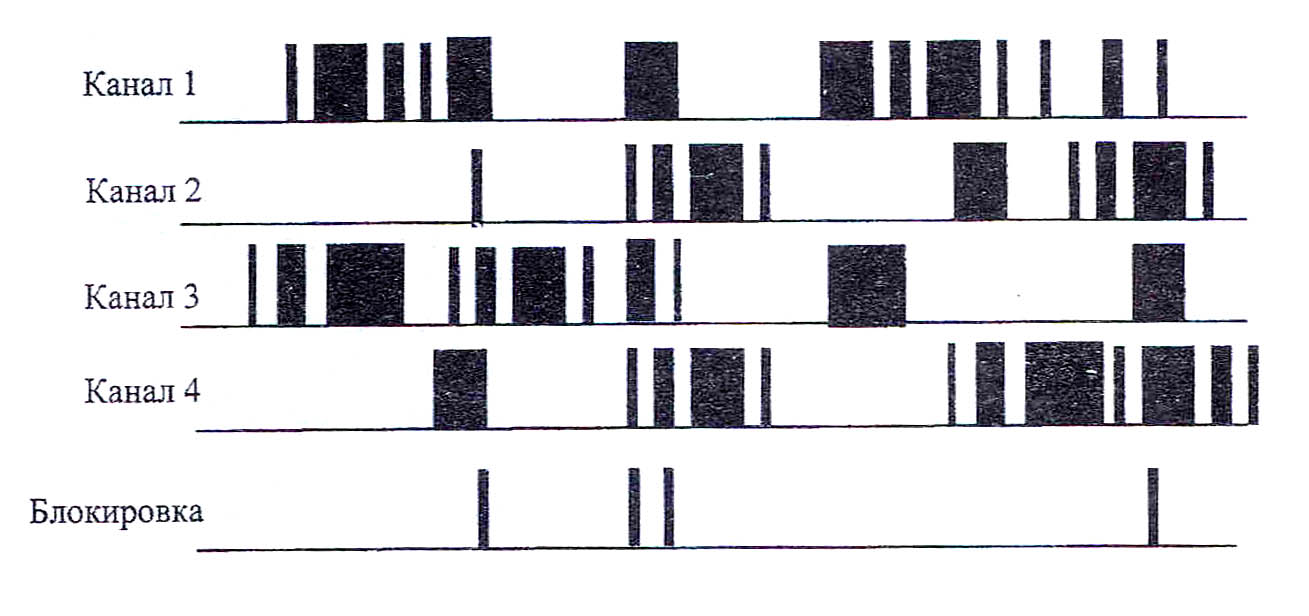

Принцип работы системы иллюстрируется рис.2. Для случая 4-канальной БС темные области первых четырех линий на рис.2 указывают на занятость ретранслятора, а темные области самой нижней свидетельствуют об одновременной занятости всех каналов БС, когда абонент не может получить немедленный доступ ни к одному из каналов. Такая ситуация называется блокировкой каналов.
Если бы каналы были сформированы не на основе транкинга, то только один из них был бы доступен абоненту, как это происходит в обычной системе радиосвязи.
При автоматическом доступе к нескольким каналам на основе транкинга, вероятность быть заблокированным или получить отказ значительно уменьшается.
Рис. 2. Блокировка
Средняя нагрузка в транкинговой системе обычно варьируется в пределах от десятков до сотен абонентов. Факторами, определяющими нагрузочные возможности системы, являются режимы работы (индивидуальная или диспетчерская связь), частота обращения абонентов и показатель уровня обслуживания, исходя из чего, определяется необходимое число ретрансляторов. Качество обслуживания характеризуется вероятностью Р получения доступа к свободному каналу с первой попытки.
Типы транкинговых систем
Транкинговые системы отличаются разнообразием. Одним из главных признаков транкинговой системы является возможность группирования абонентов по общим интересам. По этой причине трафик в основном замыкается внутри транкинговых сетей (до 90 %), а выход большинства абонентов на ТфОП предполагается в редких случаях. Предоставление разного набора услуг зависит от приоритетов, установленных внутри системы.
Особенность транкинговых систем - предусмотрена возможность обеспечения связи между абонентами системы без выхода на ретрансляторы. В системах, ориентированных на организацию сетей связи общего пользования (например, сотовых), такая возможность отсутствует.
Как и все системы радиотелефонной связи, Транкинговые системы на абонентском участке используют радиоканал. Способ его организации в разных транкинговых системах различный: дуплексный, симплексный, .и двухчастотный симплекс, т.е. когда прием и передача ведутся на разных частотах, однако технически не обеспечена одновременная двухсторонняя передача информации.
По способу предоставления радиоканала Транкинговые системы делятся на системы с каналом управления и без него. В системах без канала управления используются различные аналоговые и цифровые протоколы управления, соединение в которых устанавливается на любом свободном радиоканале и определяется путем сканирования со стороны абонентской станции.
Системы с аналоговыми протоколами управления по отношению к системам с цифровыми протоколами менее эффективны, так как требуют на установление соединения больше эфирного времени. В таких системах число радиоканалов приходится ограничивать из-за относительно большого времени установления соединения. В них обычно имеет место неравномерная загрузка приемопередающего оборудования, которая отрицательно сказывается на качестве работы приемопередатчиков. Системы без канала управления более дешевы по сравнению с системами, имеющими канал управления. Системы с каналом управления более совершенны, чем без него. При этом способ выделения канала управления (закрепленный или распределенный) не принципиален.
В системах с закрепленным каналом управления имеется специально выделенный канал управления (т.е. один канал управления выделен для передачи и приема сигналов управления, а остальные для передачи информации). В системах с распределенным каналом управления выделение для него конкретного канала динамическое, т.е. в разные моменты времени используются разные частотные каналы. В системах с каналом управления могут использоваться различные внутренние протоколы управления.

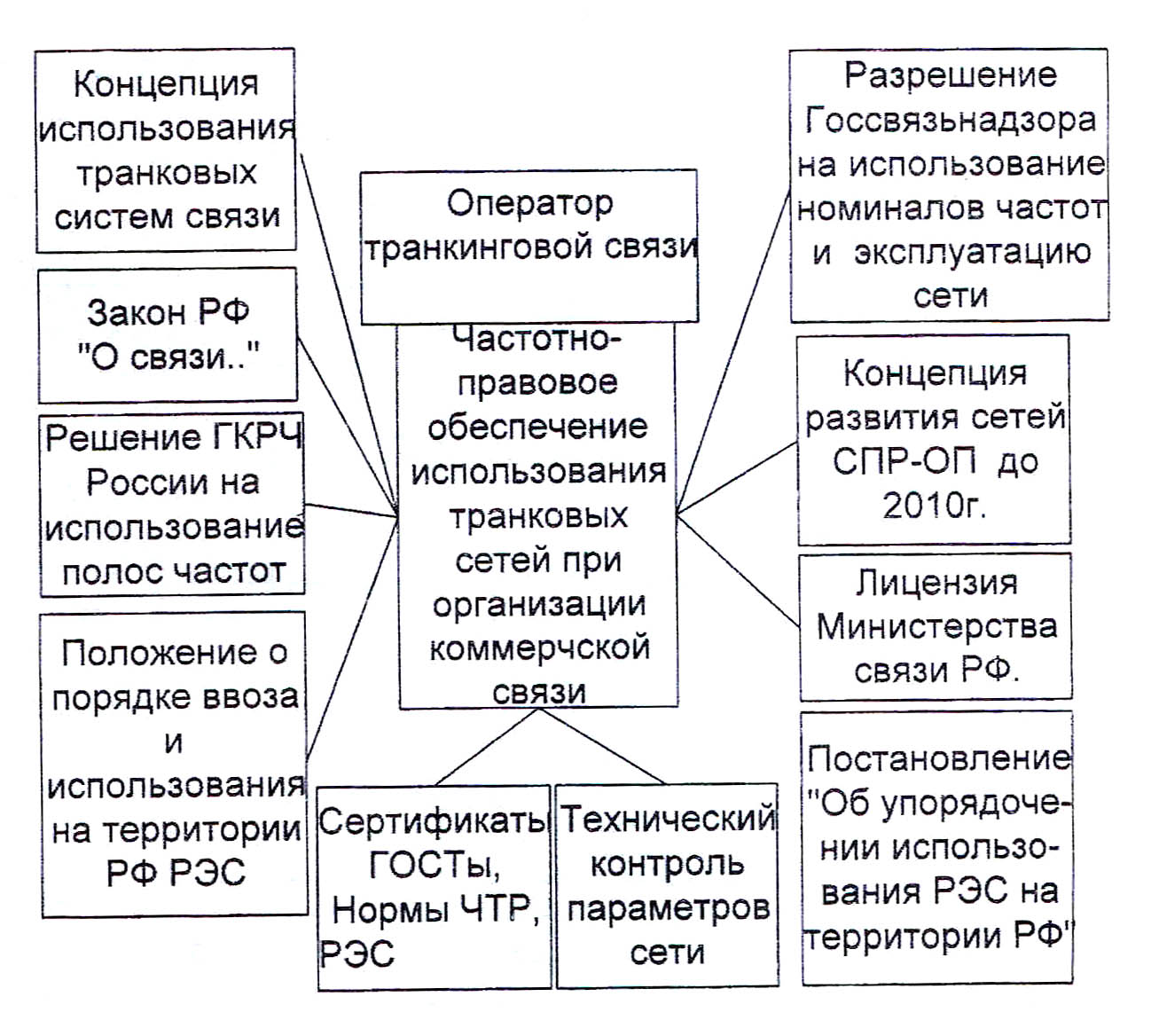

При развертывании транкинговых систем связи общего пользования (ТССОП) и в процессе их эксплуатации операторы должны руководствоваться комплексом документов, технических требований, порядком и правилами, регламентирующими работу транкинговых сетей связи (рис. 3). Для транкинговых систем связи в Российской Федерации выделены частоты в диапазонах:
160 (147-170); 400 (401- 406, 412 - 417, 422 - 427); 800 (815 - 820, 860 - 865) Мгц.
Рис. 3
Следует иметь в виду, что транкинговые системы связи, имеющие выход в ТфОП, должны рассчитываться из средней нагрузки на канал не менее 0,25 Эрл при вероятности блокирования вызова менее 0,05.
В настоящее время на рынке средств подвижной связи помимо отечественных систем сухопутной подвижной связи (АЛТАЙ, ВОЛЕМОТ) в большом количестве представлено оборудование различных зарубежных производителей, которое позволяет развернуть сети транкинговой радиосвязи радиальной, радиально-зоновой либо квазисотовой структур, работающих в различных диапазонах частот и предоставляющих потребителям определенный набор услуг.
Для ТССОП обязательным является применение дуплексной радиосвязи. Это накладывает существенное ограничение на выбор частоты рабочих каналов в сети, так как абонентские радиостанции (радиотелефоны) должны иметь развязку между приемником и передатчиком. Развязку можно выполнить лишь используя радиостанции в 2-диапазонном варианте (например, 160 и 450 МГц) либо при большом «дуплексном разносе» в диапазоне 450 МГц (например, передача в диапазоне 403- 430 МГц), прием в диапазоне (450- 470 Мгц). Здесь неизбежны трудности в назначении частот. Помимо этого, при использование дуплексной радиосвязи резко возрастает стоимость абонентской радиостанции (например дуплексная носимая радиостанция Н70 фирмы NOKIA стоит около 1800 долл.).
Транкинговые системы, реализующие разные протоколы транкинга (стандарты), имеют разные возможности.
